圧着端子

【特長】●絶縁被覆付閉端接続子(CE形)【仕様】●電線サイズ:2.5~6.0mm2、12-10AWG、CuSTRANDED●定格電圧:300V(MAX)●定格電流:17A(MAX)●絶縁体材料:ナイロン●定格温度:-40℃~＋105℃●閉端接続子CE形≪電線むき長さ≫組み合わせ本数2~5、むき長さ10~12(mm)組み合わせ本数6~10、むき長さ11~13(mm)

商品コード：

2501300003756

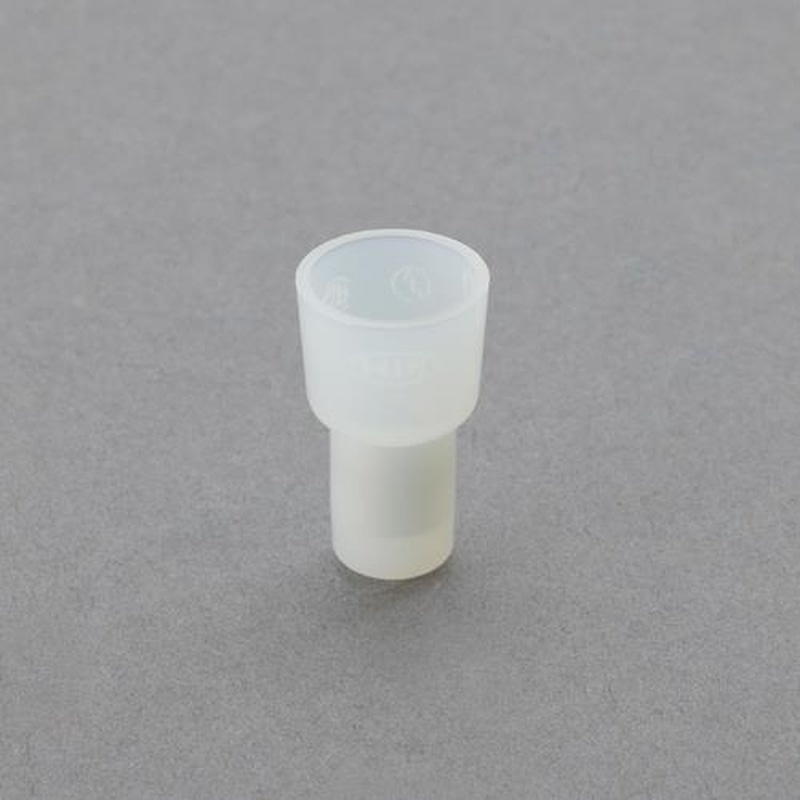

【特長】●絶縁被覆付閉端接続子(CE形)【仕様】●電線サイズ:4.0~9.0mm2、8AWG、CuSTRANDED●定格電圧:300V(MAX)●定格電流:23A(MAX)●絶縁体材料:ナイロン●定格温度:-40℃~＋105℃●閉端接続子CE形≪電線むき長さ≫組み合わせ本数2~3、むき長さ(mm)10~12組み合わせ本数4~5、むき長さ(mm)12~14組み合わせ本数6~9、むき長さ(mm)14~16組み合わせ本数10~13、むき長さ(mm)16~18

商品コード：

2501300003763

【特長】●センターピン棒型端子です。●より線を単線化してインターホンやスイッチや差込型端子台の接続に最適です。●棒部が端子のセンターにあり器具にジャストフィットします。【仕様】●材質:端子/無酸素銅(電気すずメッキ)、絶縁体/ナイロン●定格電圧:300V●定格電流:17A●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●本体サイズ:(単位はmm)φF…1.1リットル記号…9.0L…25.0H…16.6D…φ3.6●電線抱合範囲:撚線…0.3~1.64mm2、AWG…22-16

商品コード：

2501300003770

【仕様】●φF:1.1●l:11.0●L:27.0/H:16.0/D:φ3.6電線縫合範囲●撚線mm2:0.3~1.65●AWG:22-16●標準色:透明

商品コード：

2501300003787

【特長】●電線接続用圧接形中継コネクターです。●コネクタを連結して多極としても使用可能●電線被覆むき不要。プライヤにて簡単接続●電線接続後の再利用は出来ません●屋外での使用は出来ません●単一コネクタでオス・メス接続可能【仕様】●定格電圧:100V●定格電流AWG24-AWG22(2A)、AWG20(3A)●使用温度範囲:-20℃~75℃●作業温度範囲:0℃~40℃●適用電線:軟銅電線、軟質塩化ビニル被ふく電線より線0.2mm2~0.5mm2AWG24-AWG20単線φ0.65mm最大被覆外径φ2.1mm●接続方法:電線被ふくむきは不要です●材質:ハウジング・カバー:ポリカーボネイドコンタクト:りん青銅(すずメッキ)●入数:20個●本体質量(約):1g

商品コード：

2501300003794

特長●株式会社ニチフ製絶縁被覆付圧着端子(R形)丸形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX1.25-3●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:3.2B:5.5L:17.5F:4.75H:10.0ΦD:4.1●電線抱合範囲撚線(mm2):0.3~1.65AWG:22-16

商品コード：

2501300004708

特長●株式会社ニチフ製絶縁被覆付圧着端子(R形)丸形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX1.25-3.5●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:3.7B:6.6L:18.8F:5.5H:10.0ΦD:4.1●電線抱合範囲撚線(mm2):0.3~1.65AWG:22-16

商品コード：

2501300004715

特長●株式会社ニチフ製絶縁被覆付圧着端子(R形)丸形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX1.25-4●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:4.3B:8.0L:21.1F:7.1H:10.0ΦD:4.1●電線抱合範囲撚線(mm2):0.3~1.65AWG:22-16

商品コード：

2501300004722

特長●株式会社ニチフ製絶縁被覆付圧着端子(R形)丸形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX1.25-4M●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:4.3B:6.8L:19.4F:6.0H:10.0ΦD:4.1●電線抱合範囲撚線(mm2):0.3~1.65AWG:22-16

商品コード：

2501300004739

特長●株式会社ニチフ製絶縁被覆付圧着端子(R形)丸形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX2-3●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:3.2B:6.5L:18.2F:4.95H:10.0ΦD:4.5●電線抱合範囲撚線(mm2):1.04~2.63AWG:16-14

商品コード：

2501300004746

特長●株式会社ニチフ製絶縁被覆付圧着端子(R形)丸形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX2-3.5●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:3.7B:6.6L:19.9F:6.6H:10.0ΦD:4.5●電線抱合範囲撚線(mm2):1.04~2.63AWG:16-14●入り数:100個●各部の寸法(mm)φd2:3.2B:6.5L:18.2F:4.95H:10.0ΦD:4.5●電線抱合範囲撚線(mm2):1.04~2.63AWG:16-14

商品コード：

2501300004753

特長●株式会社ニチフ製絶縁被覆付圧着端子(R形)丸形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX2-4S●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:4.3B:6.6L:19.9F:6.6H:10.0ΦD:4.5●電線抱合範囲撚線(mm2):1.04~2.63AWG:16-14

商品コード：

2501300004760

特長●株式会社ニチフ製絶縁被覆付圧着端子(R形)丸形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX2-4●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:4.3B:8.5L:22.0F:7.75H:10.0ΦD:4.5●電線抱合範囲撚線(mm2):1.04~2.63AWG:16-14

商品コード：

2501300004777

特長●株式会社ニチフ製絶縁被覆付圧着端子(R形)丸形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX2-5●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:5.3B:9.5L:22.5F:7.75H:10.0ΦD:4.5●電線抱合範囲撚線(mm2):1.04~2.63AWG:16-14

商品コード：

2501300004784

特長●株式会社ニチフ製絶縁被覆付圧着端子(R形)丸形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX5.5-4●入り数:50個●各部の寸法(mm)※画像をご参照ください。φd2:4.3B:9.5L:27.0F:8.25H:14.0ΦD:6.8●電線抱合範囲撚線(mm2):2.63~6.64AWG:12-10

商品コード：

2501300004791

特長●株式会社ニチフ製絶縁被覆付圧着端子(R形)丸形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:300V●使用温度範囲:-40℃~＋75℃(ポリ塩化ビニール)●難燃性:UL94V-0(ポリ塩化ビニール)●規格:TMEV5.5-5●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:5.3B:9.5L:27.0F:8.25H:14.0ΦD:6.8●電線抱合範囲撚線(mm2):2.63~6.64AWG:12-10

商品コード：

2501300004807

特長●株式会社ニチフ製絶縁被覆付圧着端子(R形)丸形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX5.5-6●入り数:50個●各部の寸法(mm)※画像をご参照ください。φd2:6.4B:12.0L:30.5F:10.5H:14.0ΦD:6.8●電線抱合範囲撚線(mm2):2.63~6.64AWG:12-10

商品コード：

2501300004814

特長●株式会社ニチフ製絶縁被覆付圧着端子(Y形)先開形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX1.25Y-3N●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:3.2B:5.8L:21.5F:6.6H:10.0ΦD:4.1●電線抱合範囲撚線(mm2):0.3~1.65AWG:22-16

商品コード：

2501300004821

特長●株式会社ニチフ製絶縁被覆付圧着端子(Y形)先開形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX1.25Y-3.5●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:3.7B:5.8L:20.5F:5.8H:10.0ΦD:4.1●電線抱合範囲撚線(mm2):0.3~1.65AWG:22-16

商品コード：

2501300004838

特長●株式会社ニチフ製絶縁被覆付圧着端子(Y形)先開形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX1.25Y-4S●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:4.3B:7.0L:21.9F:7.6H:10.0ΦD:4.1●電線抱合範囲撚線(mm2):0.3~1.65AWG:22-16

商品コード：

2501300004845

特長●株式会社ニチフ製絶縁被覆付圧着端子(Y形)先開形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX1.25Y-4N●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:4.3B:6.4L:21.9F:6.6H:10.0ΦD:4.1●電線抱合範囲撚線(mm2):0.3~1.65AWG:22-16

商品コード：

2501300004852

特長●株式会社ニチフ製絶縁被覆付圧着端子(Y形)先開形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX2Y-3●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:3.2B:5.9L:21.3F:6.6H:10.0ΦD:4.5●電線抱合範囲撚線(mm2):1.04~2.63AWG:16-14

商品コード：

2501300004869

特長●株式会社ニチフ製絶縁被覆付圧着端子(Y形)先開形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX2Y-3.5●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:3.7B:6.4L:21.3F:6.6H:10.0ΦD:4.5●電線抱合範囲撚線(mm2):1.04~2.63AWG:16-14

商品コード：

2501300004876

特長●株式会社ニチフ製絶縁被覆付圧着端子(Y形)先開形●燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●RoHS10物質の適合品仕様●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリカーボネイト●定格電圧:600V●使用温度範囲:-40℃~＋120℃●難燃性:UL94V-2●規格:TMEX2Y-4S●入り数:100個●各部の寸法(mm)※画像をご参照ください。φd2:4.3B:7.0L:21.5F:7.0H:10.0ΦD:4.5●電線抱合範囲撚線(mm2):1.04~2.63AWG:16-14

商品コード：

2501300004883

【特長】●防水形圧着スリーブは、絶縁被覆部分に「高密度ポリエチレン」と「ポリオレフィン系接着剤」の特殊な二重構造のチューブを使用しています。●圧着後にヒートガン等で被覆部を加熱収縮することで、チューブと電線被覆が接着され防水・防塵効果が得られます。【仕様】●定格電圧:AC600V●定格電流:電線サイズ0.3mm2…5A、電線サイズ0.5mm2…8A●絶縁体使用温度範囲:105℃●難燃性:UL94V-2●本体サイズ:(単位はmm)φd…1.4φD…2.9(最少)L…25リットル記号…11.5●電線抱合範囲:撚線…0.3~1.64mm2、AWG…22-20●適用工具:手動式…NH82、空気式…NA3(N315)

商品コード：

2501300005187

【特長】●防水形圧着スリーブは、絶縁被覆部分に「高密度ポリエチレン」と「ポリオレフィン系接着剤」の特殊な二重構造のチューブを使用しています。●圧着後にヒートガン等で被覆部を加熱収縮することで、チューブと電線被覆が接着され防水・防塵効果が得られます。●RoHS10【仕様】●定格電圧:AC600V●定格電流:電線サイズ2mm2…23A●絶縁体使用温度範囲:105℃●電線抱合範囲:撚線…2.0mm2、AWG…14●適用工具:手動式…NH82、空気式…NA3(N316)

商品コード：

2501300005194

【特長】●裸圧着端子(R形)丸形●UL・CSA登録品●RoHS10【仕様】●材質:無酸素銅(電気すずめっき)●入数:100個●電線抱合範囲・撚線:10.52~16.78mm2・AWG:6

商品コード：

2501300005200

【特長】●防水形圧着スリーブは、絶縁被覆部分に「高密度ポリエチレン」と「ポリオレフィン系接着剤」の特殊な二重構造のチューブを使用しています。●圧着後にヒートガン等で被覆部を加熱収縮することで、チューブと電線被覆が接着され防水・防塵効果が得られます。●RoHS10【仕様】●定格電圧:AC300V●定格電流:電線サイズ5.5mm2…45A●絶縁体使用温度範囲:105℃●電線抱合範囲:撚線…5.5mm2、AWG…10●適用工具:手動式…NH82

商品コード：

2501300005217

●屋内配線のボックス内での電線接続に使います。

商品コード：

2501300005224

●屋内配線のボックス内での電線接続に使います。

商品コード：

2501300005231

●屋内配線のボックス内での電線接続に使います。

商品コード：

2501300005248

●差込型電線コネクター(クイックロック)2本用の50個入り●電線の被覆をむき、差し込むだけで接続が可能です。●圧着工具、テーピングが不要です。●カバーが透明で結線が目で確認できます。●適合電線:単線Φ1.6ｍｍΦ2.0ｍｍ●ストリップゲージ:13ｍｍ仕様●定格電圧:ＡＣ300Ｖ●定格電流:20Ａ●使用温度:125℃●材質スプリング:ステンレス鋼導電板:無酸素銅(すずメッキ)ハウジング:ポリカーボネート(94Ｖ2)

商品コード：

2501300005255

●差込型電線コネクター(クイックロック)3本用の50個入り●電線の被覆をむき、差し込むだけで接続が可能です。●圧着工具、テーピングが不要です。●カバーが透明で結線が目で確認できます。●適合電線:単線Φ1.6ｍｍΦ2.0ｍｍ●ストリップゲージ:13ｍｍ仕様●定格電圧:ＡＣ300Ｖ●定格電流:20Ａ●使用温度:125℃●材質スプリング:ステンレス鋼導電板:無酸素銅(すずメッキ)ハウジング:ポリカーボネート(94Ｖ2)

商品コード：

2501300005262

●差込型電線コネクター(クイックロック)4本用の50個入り●電線の被覆をむき、差し込むだけで接続が可能です。●圧着工具、テーピングが不要です。●カバーが透明で結線が目で確認できます。●適合電線:単線Φ1.6ｍｍΦ2.0ｍｍ●ストリップゲージ:13ｍｍ仕様●定格電圧:ＡＣ300Ｖ●定格電流:20Ａ●使用温度:125℃●材質スプリング:ステンレス鋼導電板:無酸素銅(すずメッキ)ハウジング:ポリカーボネート(94Ｖ2)

商品コード：

2501300005279

●株式会社ニチフ製裸圧着端子(ＴＣ形)棒形●材料:無酸素銅管(電気すずめっき)●定格電圧:300Ｖ●入り数:100個

商品コード：

2501300005286

●株式会社ニチフ製裸圧着端子(ＴＣ形)棒形●材料:無酸素銅管(電気すずめっき)●定格電圧:300Ｖ●入り数:100個

商品コード：

2501300005293

●株式会社ニチフ製裸圧着端子(ＴＣ形)棒形●材料:無酸素銅管(電気すずめっき)●定格電圧:300Ｖ●入り数:100個

商品コード：

2501300005309

●株式会社ニチフ製裸圧着端子(ＴＣ形)棒形●材料:無酸素銅管(電気すずめっき)●定格電圧:300Ｖ●入り数:100個

商品コード：

2501300005316

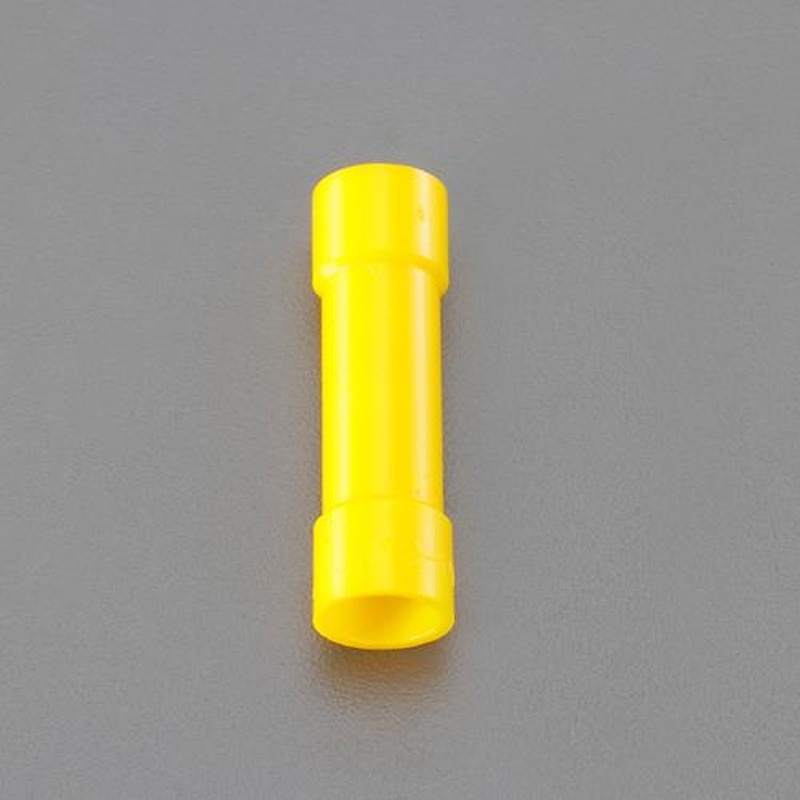

【特長】●絶縁被覆付圧着スリーブ(B形)【仕様】●材質:端子…無酸素銅(電気すずメッキ)、絶縁体…ポリ塩化ビニール●定格電圧:300V●使用温度範囲:-40℃~＋75℃(ポリ塩化ビニール)●難燃性:UL94V-0(ポリ塩化ビニール)●規格:TMVB5.5●入り数:100個●各部の寸法(mm)φd:3.4φD:6.4L:27.5l:15.0●電線抱合範囲撚線(mm2):2.63~6.64AWG:12-10

商品コード：

2501300005323

【特長】●差込型接続端子は、主に嵌合が必要な箇所に使用されています。【仕様】●定格電圧:300V●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●材質:接続子…黄銅(電気すずメッキ)、スリーブ…無酸素銅(電気すずメッキ)、絶縁体…ナイロン●定格電流:電線サイズ0.75mm2…10A電線サイズ1.25mm2…15A電線サイズ2mm2…20A●本体サイズ:(単位はmm)B…5.0L…19.5φd…1.8φD…4.1H…10●相手タブ厚(mm):0.5●電線抱合範囲:撚線mm2…0.75~1.25、AWG…18-16●標準色:赤透明

商品コード：

2501300005330

【特長】●差込型接続端子は、主に嵌合が必要な箇所に使用されています。【仕様】●定格電圧:300V●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●材質:接続子…黄銅(電気すずメッキ)、スリーブ…無酸素銅(電気すずメッキ)、絶縁体…ナイロン●定格電流:電線サイズ0.75mm2…10A電線サイズ1.25mm2…15A電線サイズ2mm2…20A●本体サイズ:(単位はmm)B…5.0L…19.5φd…2.4φD…4.5H…10●相手タブ厚(mm):0.5●電線抱合範囲:撚線mm2…2.0、AWG…14●標準色:青透明

商品コード：

2501300005347

【特長】●差込型接続端子は、主に嵌合が必要な箇所に使用されています。【仕様】●定格電圧:300V●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●材質:接続子…黄銅(電気すずメッキ)、スリーブ…無酸素銅(電気すずメッキ)、絶縁体…ナイロン●定格電流:電線サイズ0.75mm2…10A電線サイズ1.25mm2…15A電線サイズ2mm2…20A電線サイズ5.5mm2…20A●本体サイズ:(単位はmm)B…6.8L…21.0φd…1.7φD…4.1H…10●相手タブ厚(mm):0.8●電線抱合範囲:撚線mm2…0.75~1.25、AWG…18-16●標準色:赤透明

商品コード：

2501300005354

【特長】●差込型接続端子は、主に嵌合が必要な箇所に使用されています。【仕様】●定格電圧:300V●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●材質:接続子…黄銅(電気すずメッキ)、スリーブ…無酸素銅(電気すずメッキ)、絶縁体…ナイロン●定格電流:電線サイズ0.75mm2…10A電線サイズ1.25mm2…15A電線サイズ2mm2…20A電線サイズ5.5mm2…20A●本体サイズ:(単位はmm)B…6.8L…21.0φd…2.3φD…4.5H…10●相手タブ厚(mm):0.8●電線抱合範囲:撚線mm2…2.0、AWG…14●標準色:青透明

商品コード：

2501300005361

【特長】●株式会社ニチフ製差込形接続端子●接続端子:MA形●250シリーズ【仕様】●材料接続子:黄銅(電気すずめっき)スリーブ:無酸素銅管(電気すずめっき)絶縁体:ナイロン●定格電圧:300V●定格電流:0.75mm2/10A、1.25mm2/15A、2mm2/20A、5.5mm2/20A●絶縁体使用温度範囲:-40℃~+105℃●難燃性:UL94V-2●電線抱合範囲撚線:0.75~1.25mm2AWG:18-16●RoHS10※ICTDN630809-FA、ICTDN630820-FAとは嵌合できません。

商品コード：

2501300005378

【特長】●差込型接続端子は、主に嵌合が必要な箇所に使用されています。【仕様】●定格電圧:300V●絶縁体使用温度範囲:-40℃~105℃●難燃性:UL94V-2●材質:接続子…黄銅(電気すずメッキ)、スリーブ…無酸素銅(電気すずメッキ)、絶縁体…ナイロン●定格電流:電線サイズ0.75mm2…10A電線サイズ1.25mm2…15A電線サイズ2mm2…20A電線サイズ5.5mm2…20A●本体サイズ:(単位はmm)B…6.8L…25.0φd…3.5φD…6.8H…14●相手タブ厚(mm):0.8●電線抱合範囲:撚線mm2…5.5、AWG…10●標準色:黄透明

商品コード：

2501300005385

【特長】●株式会社ニチフ製差込形ピン端子●ピン端子内蔵PC形【仕様】●材料端子:黄銅(電気すずめっき)スリーブ:無酸素銅管(電気すずめっき)絶縁体:ナイロン●定格電圧:300V●定格電流:0.5mm2/10A、0.75mm2/12A、1.25mm2/15A、2mm2/20●絶縁体使用温度範囲:-40℃~+105℃●難燃性:UL94V-2●適応電線:圧着端子の各仕様は、JIS規格電線(IV・KIV・VSF)にて確認致しております。●電線抱合範囲撚線:0.5~0.75mm2AWG:20-18●RoHS10

商品コード：

2501300005392

【特長】●株式会社ニチフ製差込形ピン端子●ピン端子内蔵PC形【仕様】●材料端子:黄銅(電気すずめっき)スリーブ:無酸素銅管(電気すずめっき)絶縁体:ナイロン●定格電圧:300V●定格電流:0.5mm2/10A、0.75mm2/12A、1.25mm2/15A、2mm2/20●絶縁体使用温度範囲:-40℃~+105℃●難燃性:UL94V-2●適応電線:圧着端子の各仕様は、JIS規格電線(IV・KIV・VSF)にて確認致しております。●電線抱合範囲撚線:0.5~0.75mm2AWG:20-18●RoHS10

商品コード：

2501300005408

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R1.25-3●入り数:100個●各部の寸法(mm)φd2:3.2B:5.5L:12.0F:4.75E:4.5ΦD:3.4Φd:1.7●電線抱合範囲単線(mm):0.57~1.44撚線(mm2):0.25~1.65AWG:22-16

商品コード：

2501300005415

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R1.25-3.5●入り数:100個●各部の寸法(mm)φd2:3.7B:6.6L:13.3F:5.5E:4.5ΦD:3.4Φd:1.7●電線抱合範囲単線(mm):0.57~1.44撚線(mm2):0.25~1.65AWG:22-16

商品コード：

2501300005422

【特長】●裸圧着端子(R形)丸形【仕様】●材質:無酸素銅(電気すずメッキ)●規格:R1.25-3.5N●入り数:100個●各部の寸法(mm)φd2:3.7B:5.6L:14.9F:7.6E:4.5ΦD:3.4Φd:1.7●電線抱合範囲単線(mm):0.57~1.44撚線(mm2):0.25~1.65AWG:22-16

商品コード：

2501300005439
