遮断器

●端子を締付けるねじで上下する線押え板付のため、簡単で確実な配線ができます●端子のカバーはワンタッチで着脱できます●定格遮断容量…1500A●極数…2●動作方式…熱動式●過電流と短絡電流から回路を保護します●定格電圧…AC100/200V●素子数…1●サイズ…32×70×55mm●定格電流…15A●梱包サイズ:73×35×55●梱包重量108g

商品コード：

4518340193147

●端子を締付けるねじで上下する線押え板付のため、簡単で確実な配線ができます●端子のカバーはワンタッチで着脱できます●定格遮断容量…1500A●極数…2●動作方式…熱動式●過電流と短絡電流から回路を保護します●定格電圧…AC100/200V●素子数…2●サイズ…32×70×55mm●定格電流…30A●梱包サイズ:75×47×55●梱包重量107g

商品コード：

4518340193161

●極数…2●素子数…1●定格電流…15A●定格電圧…AC100V●定格遮断容量…1500A●動作方式…熱動式●サイズ…32×70×54.5mm●重量…85g●過電流と短絡電流から回路を保護します。●端子を締め付けるねじで上下する線押さえ板付のため、簡単で確実な配線ができます。●端子のカバーはワンタッチで着脱できます。●品質を追求、接点には特殊焼結合金を採用●外形・取付け寸法は同一寸法●※｢安全ブレーカー｣は住宅用低圧ブレーカーの通称であり｢安全｣を保証するものではありません。安全に関するご注意をご覧の上お使い下さい。●一般住宅・アパート・商店・事務所・旅館など、100V電源の配線用遮断器です。

商品コード：

4518340272354

●極数…2●素子数…1●定格電流…20A●定格電圧…AC100V●定格遮断容量…1500A●動作方式…熱動式●サイズ…32×70×54.5mm●重量…85g●端子を締付けるねじで上下する線押え板付のため、簡単で確実な配線ができます●端子のカバーはワンタッチで着脱できます●過電流と短絡電流から回路を保護します●品質を追求、接点には特殊焼結合金を採用●外形・取付け寸法は同一寸法●※｢安全ブレーカー｣は住宅用低圧ブレーカーの通称であり｢安全｣を保証するものではありません。安全に関するご注意をご覧の上お使い下さい。●一般住宅・アパート・商店・事務所・旅館など、100V電源の配線用遮断器です。

商品コード：

4518340272378

型番…BH-K●定格電流…10A●2極●定格遮断容量…5kA(110/220VAC)2.5kA(460VAC)●定格絶縁電圧…AC500/DC125V●サイズ…50×95×77.5mm●梱包サイズ:97×80×52●梱包重量272g

商品コード：

4518340901162

型番…BH-K●定格電流…15A●2極●定格遮断容量…5kA(110/220VAC)2.5kA(460VAC)●定格絶縁電圧…AC500/DC125V●サイズ…50×95×77.5mm●梱包サイズ:100×55×80●梱包重量270g

商品コード：

4518340901179

型番…BH-K●定格電流…20A●2極●定格遮断容量…5kA(110/220VAC)2.5kA(460VAC)●定格絶縁電圧…AC500/DC125V●サイズ…50×95×77.5mm●梱包サイズ:100×55×80●梱包重量275g

商品コード：

4518340901186

型番…BH-K●定格電流…30A●2極●定格遮断容量…5kA(110/220VAC)2.5kA(460VAC)●定格絶縁電圧…AC500/DC125V●サイズ…50×95×77.5mm●梱包サイズ:100×82×55●梱包重量274g

商品コード：

4518340901193

型番…BH-K●定格電流…40A●2極●定格遮断容量…5kA(110/220VAC)2.5kA(460VAC)●定格絶縁電圧…AC500/DC125V●サイズ…50×95×77.5mm●梱包サイズ:100×55×82●梱包重量275g

商品コード：

4518340901209

型番…BH-K●定格電流…50A●2極●定格遮断容量…5kA(110/220VAC)2.5kA(460VAC)●定格絶縁電圧…AC500/DC125V●サイズ…50×95×77.5mm●梱包サイズ:96×55×80●梱包重量275g

商品コード：

4518340901216

型番…BH-K100●定格電流…60A●2極●定格遮断容量…5kA(220VAC)、2.5kA(460VAC)●定格絶縁電圧…AC500/DC125V●サイズ…50×95×77.5mm●梱包サイズ:100×54×80●梱包重量440g

商品コード：

4518340901223

型番…BH-K100●定格電流…75A●2極●定格遮断容量…5kA(220VAC)、2.5kA(460VAC)●定格絶縁電圧…AC500/DC125V●サイズ…50×95×77.5mm●梱包サイズ:100×50×80●梱包重量441g

商品コード：

4518340901230

型番…BH-K100●定格電流…100A●2極●定格遮断容量…5kA(220VAC)、2.5kA(460VAC)●定格絶縁電圧…AC500/DC125V●サイズ…50×95×77.5mm●梱包サイズ:96×55×80●梱包重量443g

商品コード：

4518340901247

型番…BH-K●定格電流…20A●3極●定格遮断容量…5kA(220VAC)、2.5kA(460VAC)●定格絶縁電圧…AC500/DC125V●サイズ…75×95×77.5mm●梱包サイズ:98×84×75●梱包重量407g

商品コード：

4518340901261

型番…BH-K●定格電流…30A●3極●定格遮断容量…5kA(220VAC)、2.5kA(460VAC)●定格絶縁電圧…AC500/DC125V●サイズ…75×95×77.5mm●梱包サイズ:95×73×80●梱包重量409g

商品コード：

4518340901278

型番…BH-K●定格電流…40A●3極●定格遮断容量…5kA(220VAC)、2.5kA(460VAC)●定格絶縁電圧…AC500/DC125V●サイズ…75×95×77.5mm●梱包サイズ:95×81×75●梱包重量411g

商品コード：

4518340901285

型番…BH-K●定格電流…50A●3極●定格遮断容量…5kA(220VAC)、2.5kA(460VAC)●定格絶縁電圧…AC500/DC125V●サイズ…75×95×77.5mm●梱包サイズ:97×75×80●梱包重量417g

商品コード：

4518340901292

型番…BH-K100●定格電流…60A●3極●定格遮断容量…5kA(220VAC)、2.5kA(460VAC)●定格絶縁電圧…AC500/DC125V●サイズ…75×95×77.5mm●梱包サイズ:95×80×75●梱包重量666g

商品コード：

4518340901308

型番…NF50-KC●3極●定格遮断容量…5kA(220VAC)1.5kA(460VAC)●定格絶縁電圧…500VAC●サイズ…75×96×76mm●定格電流…30A●梱包サイズ:104×77×82●梱包重量388g

商品コード：

4518340901339

型番…NF50-KC●3極●定格遮断容量…5kA(220VAC)1.5kA(460VAC)●定格絶縁電圧…500VAC●サイズ…75×96×76mm●定格電流…40A●梱包サイズ:100×75×80●梱包重量391g

商品コード：

4518340901346

型番…NF50-KC●3極●定格遮断容量…5kA(220VAC)1.5kA(460VAC)●定格絶縁電圧…500VAC●サイズ…75×96×76mm●定格電流…50A●梱包サイズ:105×80×83●梱包重量396g

商品コード：

4518340901353

型番…NF100-KC●3極●定格遮断容量…5kA(220VAC)●定格絶縁電圧…500VAC●サイズ…75×96×76mm●定格電流…60A●梱包サイズ:102×80×80●梱包重量540g

商品コード：

4518340901360

型番…NF100-KC●3極●定格遮断容量…5kA(220VAC)●定格絶縁電圧…500VAC●サイズ…75×96×76mm●定格電流…75A●梱包サイズ:102×80×75●梱包重量520g

商品コード：

4518340901377

型番…NF100-KC●3極●定格遮断容量…5kA(220VAC)●定格絶縁電圧…500VAC●サイズ…75×96×76mm●定格電流…100A●梱包サイズ:105×80×83●梱包重量541g

商品コード：

4518340901384

型番…TCL-1SV3●適用品番…EA940MM-45～-48、MN-41～-49●入数は2個入りです●梱包サイズ:165×70×75●梱包重量100g

商品コード：

4548745596519

型番…TCS-05SV2●適用品番…EA940MM-21～-26●入数は2個入りです●梱包サイズ:100×28×115●梱包重量18g

商品コード：

4548745596526

型番…TCS-05SV3●適用品番…EA940MM-27～-32、MN-11～-36●入数は2個入りです●梱包サイズ:90×26×80●梱包重量28g

商品コード：

4548745596533

型番…TCS-1SV2●適用品番…旧EA940MM-41～-44●入数は2個入りです●梱包サイズ:100×22×95●梱包重量22g

商品コード：

4548745596540

型番…TCS-1SV3●適用品番…EA940MM-45～-48、MN-41～-49●入数は2個入りです●梱包サイズ:150×23×150●梱包重量33g

商品コード：

4548745596557

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC65V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…19.5×65×56(H)mm●極数…1極●逆接続可能●定格電流…1A●型式…CP30-BA1P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●梱包サイズ:76×19×67●梱包重量80g

商品コード：

4548745808179

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC65V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…19.5×65×56(H)mm●極数…1極●逆接続可能●定格電流…2A●型式…CP30-BA1P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×19×66●梱包重量80g

商品コード：

4548745808186

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC65V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…19.5×65×56(H)mm●極数…1極●逆接続可能●定格電流…3A●型式…CP30-BA●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×19×66●梱包重量80g

商品コード：

4548745808193

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC65V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…19.5×65×56(H)mm●極数…1極●逆接続可能●定格電流…5A●型式…CP30-BA1P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:66×19×66●梱包重量80g

商品コード：

4548745808209

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC65V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…19.5×65×56(H)mm●極数…1極●逆接続可能●定格電流…7A●型式…CP30-BA1P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×19×66●梱包重量80g

商品コード：

4548745808421

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC65V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…19.5×65×56(H)mm●極数…1極●逆接続可能●定格電流…10A●型式…CP30-BA1P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×19×66●梱包重量80g

商品コード：

4548745808438

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC65V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…19.5×65×56(H)mm●極数…1極●逆接続可能●定格電流…15A●型式…CP30-BA1P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×19×66●梱包重量80g

商品コード：

4548745808445

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC65V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…19.5×65×56(H)mm●極数…1極●逆接続可能●定格電流…20A●型式…CP30-BA1P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×19×66●梱包重量80g

商品コード：

4548745808452

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC65V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…19.5×65×56(H)mm●極数…1極●逆接続可能●定格電流…30A●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:75×20×70●梱包重量88g

商品コード：

4548745808469

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…1A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:80×37×62●梱包重量80g

商品コード：

4548745808476

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…2A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:80×40×67●梱包重量161g

商品コード：

4548745808483

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…3A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:78×40×67●梱包重量161g

商品コード：

4548745808704

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…5A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×37×65●梱包重量80g

商品コード：

4548745808711

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…7A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×37×65●梱包重量80g

商品コード：

4548745808728

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…10A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:80×38×67●梱包重量161g

商品コード：

4548745808735

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…15A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×37×66●梱包重量80g

商品コード：

4548745808742

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…20A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:76×37×66●梱包重量160g

商品コード：

4548745808759

型番…CP30-BA●フレーム30用●定格仕様電圧…AC250V、DC125V●定格絶縁電圧…250V●定格遮断容量…2.5ｋA●サイズ…37×65×56(H)mm●極数…2極●逆接続可能●定格電流…30A●型式…CP30-BA2P●基準周囲温度…40℃●重量…80g●ON・OFFがひと目でわかります。●IENレールに取付できます。●直列・中速形●AC・DC両用タイプ●RoHS対応●梱包サイズ:77×37×66●梱包重量80g

商品コード：

4548745808766

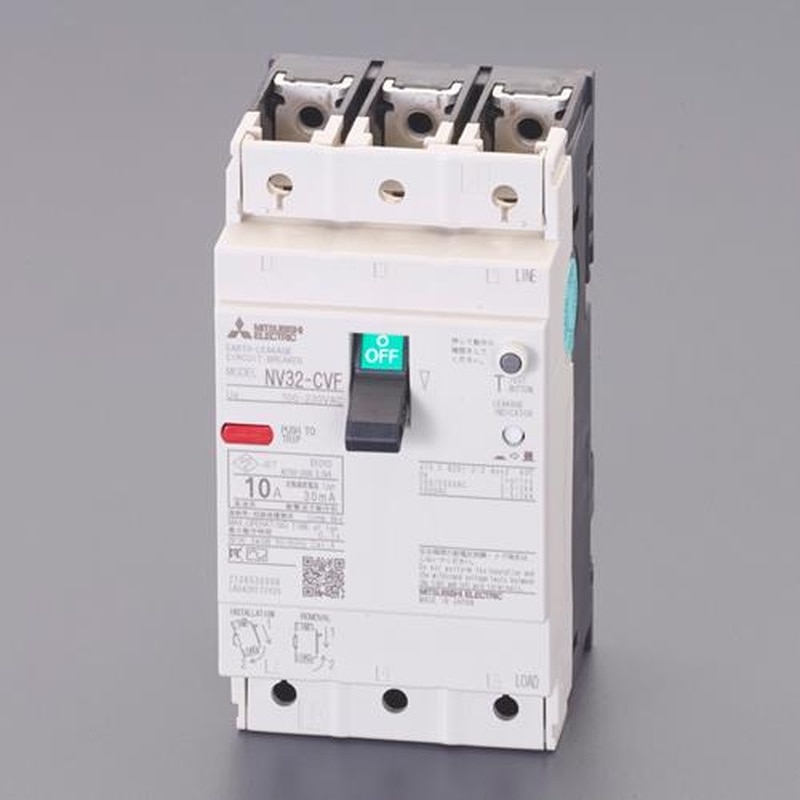

型番…NV32-CVF●極数…3極●定格電流…5A●定格使用電圧…100～230V●定格感度電流…30mA●サイズ…54×65×140mm●フレーム30用●梱包サイズ:103×74×63●梱包重量342g

商品コード：

4550061670873

型番…NV32-CVF●極数…3極●定格電流…10A●定格使用電圧…100～230V●定格感度電流…30mA●サイズ…54×65×140mm●フレーム30用●梱包サイズ:63×104×73●梱包重量332g

商品コード：

4550061670880

型番…NV32-CVF●極数…3極●定格電流…15A●定格使用電圧…100～230V●定格感度電流…30mA●サイズ…54×65×140mm●フレーム30用●梱包サイズ:103×76×62●梱包重量344g

商品コード：

4550061670897
