制御用部品

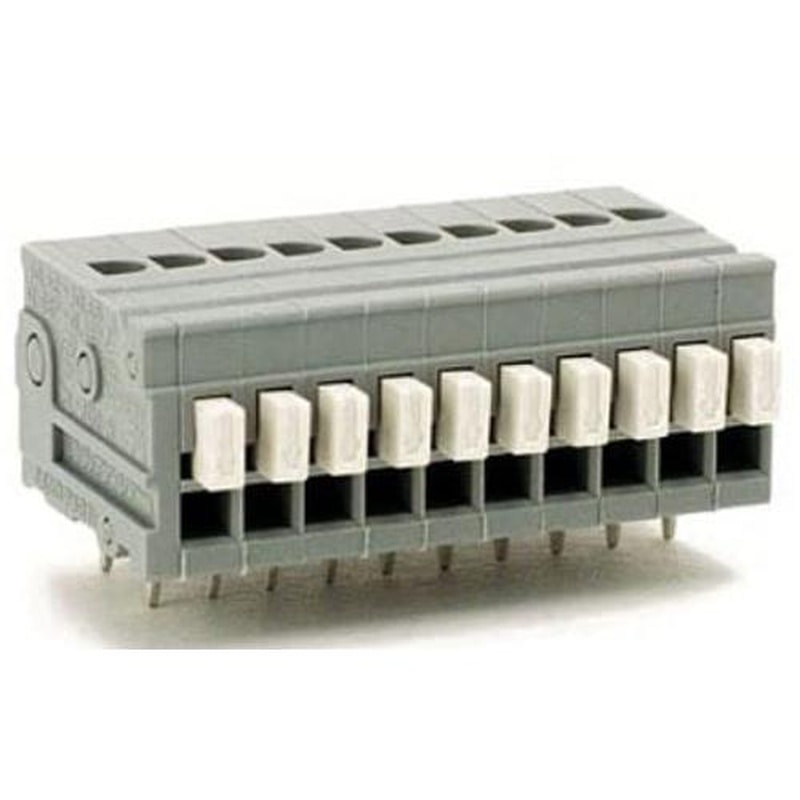

型番…ML-700-NH-16P●極数…16極●サイズ(幅)…42.14mm●定格…50V-3A●使用可能電線…単線:φ0.32～0.65mm撚線:0.08～0.32m㎡（素線径φ0.12mm以上）●サイズ(奥行×高さ)…15.65×13.5mm●材質…本体：ナイロン66(UL94V-0)ボタン：変性PPE(UL94V-0)●絶縁抵抗…DC500V、50MΩ以上●耐電圧…AC1500V(1分間)●取得規格…UL規格(フィールドワイヤリング対応)・CSA規格・TUV規格(IEC60947-7-1に適合)●標準剥き線長…9～10mm●推奨適合工具…マイナスドライバー(軸径φ3mm、刃先幅2.6mm)●端子金具…PC端子●端子間ピッチ…2.54mm●ボタン色…白●チェック孔有●基板用●梱包サイズ:26×73×22●梱包重量20g

商品コード：

4550061097823

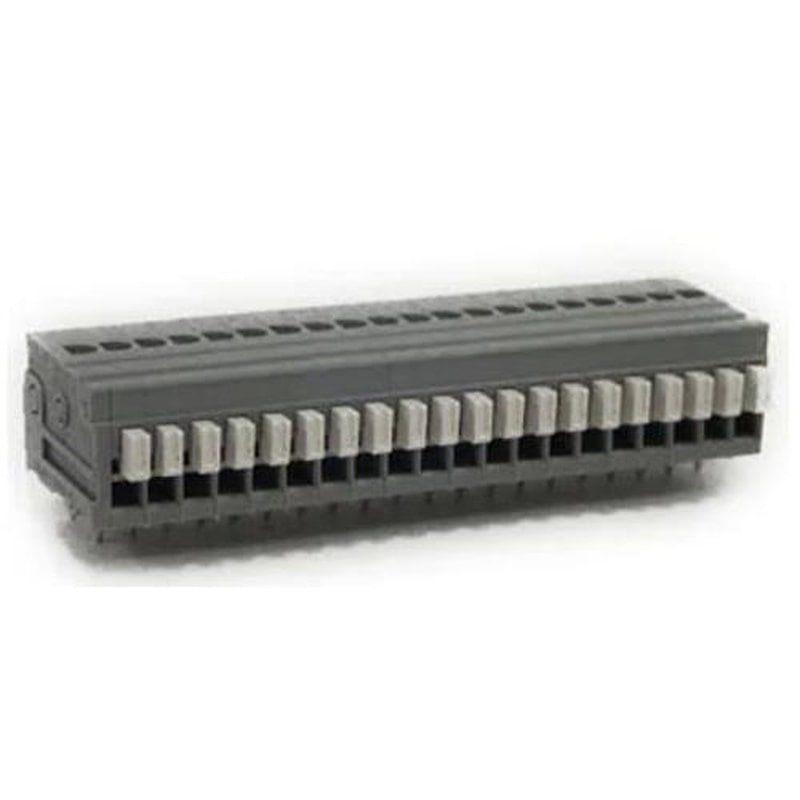

型番…ML-700-NH-20P●極数…20極●サイズ(幅)…52.30mm●定格…50V-3A●使用可能電線…単線:φ0.32～0.65mm撚線:0.08～0.32m㎡（素線径φ0.12mm以上）●サイズ(奥行×高さ)…15.65×13.5mm●材質…本体：ナイロン66(UL94V-0)ボタン：変性PPE(UL94V-0)●絶縁抵抗…DC500V、50MΩ以上●耐電圧…AC1500V(1分間)●取得規格…UL規格(フィールドワイヤリング対応)・CSA規格・TUV規格(IEC60947-7-1に適合)●標準剥き線長…9～10mm●推奨適合工具…マイナスドライバー(軸径φ3mm、刃先幅2.6mm)●端子金具…PC端子●端子間ピッチ…2.54mm●ボタン色…白●チェック孔有●基板用●梱包サイズ:61×33×15●梱包重量14g

商品コード：

4550061097847

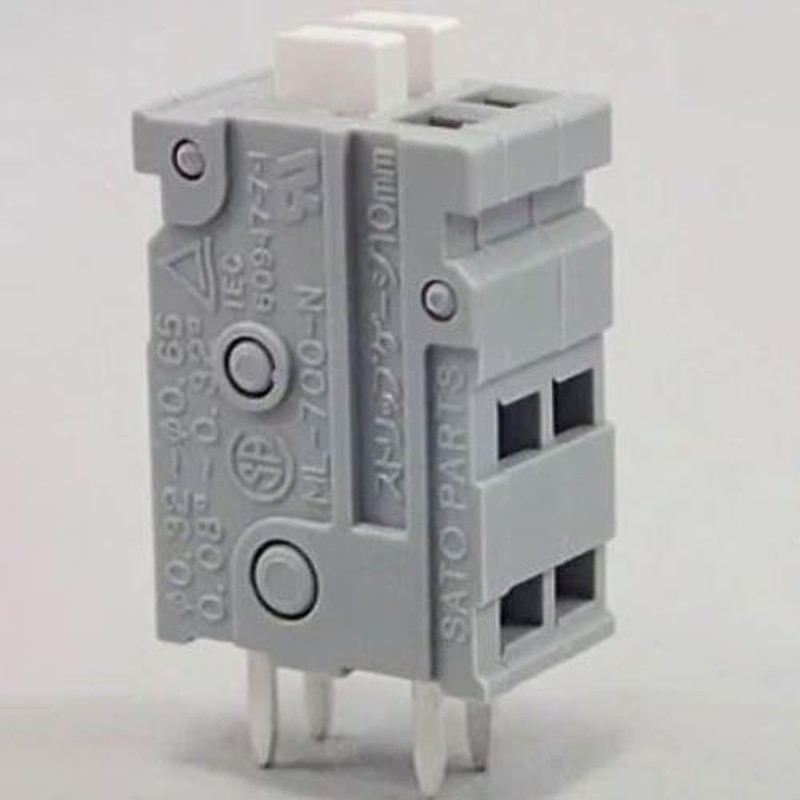

型番…ML-700-NV-2P●極数…2極●サイズ(幅)…6.58mm●定格…50V-3A●使用可能電線…単線:φ0.32～0.65mm撚線:0.08～0.32m㎡（素線径φ0.12mm以上）●サイズ(奥行×高さ)…10×15.65mm●材質…本体：ナイロン66(UL94V-0)ボタン：変性PPE(UL94V-0)●絶縁抵抗…DC500V、50MΩ以上●耐電圧…AC1500V(1分間)●取得規格…UL規格(フィールドワイヤリング対応)・CSA規格・TUV規格(IEC60947-7-1に適合)●標準剥き線長…9～10mm●推奨適合工具…マイナスドライバー(軸径φ3mm、刃先幅2.6mm)●端子金具…PC端子●端子間ピッチ…2.54mm●ボタン色…白●チェック孔有●基板用●梱包サイズ:44×32×6●梱包重量12g

商品コード：

4550061097854

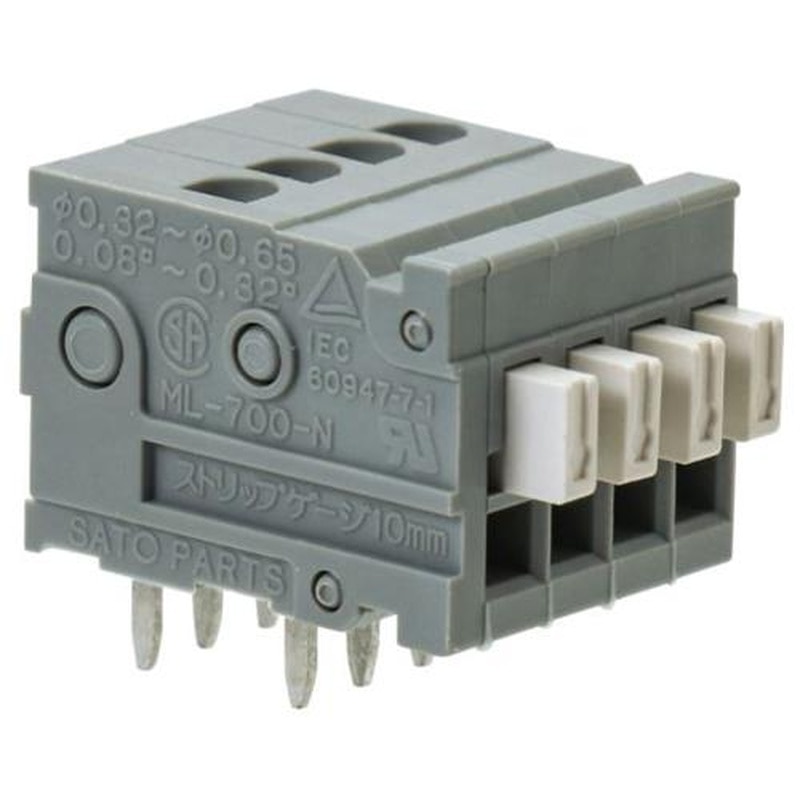

型番…ML-700-NV-4P●極数…4極●サイズ(幅)…11.66mm●定格…50V-3A●使用可能電線…単線:φ0.32～0.65mm撚線:0.08～0.32m㎡（素線径φ0.12mm以上）●サイズ(奥行×高さ)…10×15.65mm●材質…本体：ナイロン66(UL94V-0)ボタン：変性PPE(UL94V-0)●絶縁抵抗…DC500V、50MΩ以上●耐電圧…AC1500V(1分間)●取得規格…UL規格(フィールドワイヤリング対応)・CSA規格・TUV規格(IEC60947-7-1に適合)●標準剥き線長…9～10mm●推奨適合工具…マイナスドライバー(軸径φ3mm、刃先幅2.6mm)●端子金具…PC端子●端子間ピッチ…2.54mm●ボタン色…白●チェック孔有●基板用●梱包サイズ:43×35×14●梱包重量10g

商品コード：

4550061097861

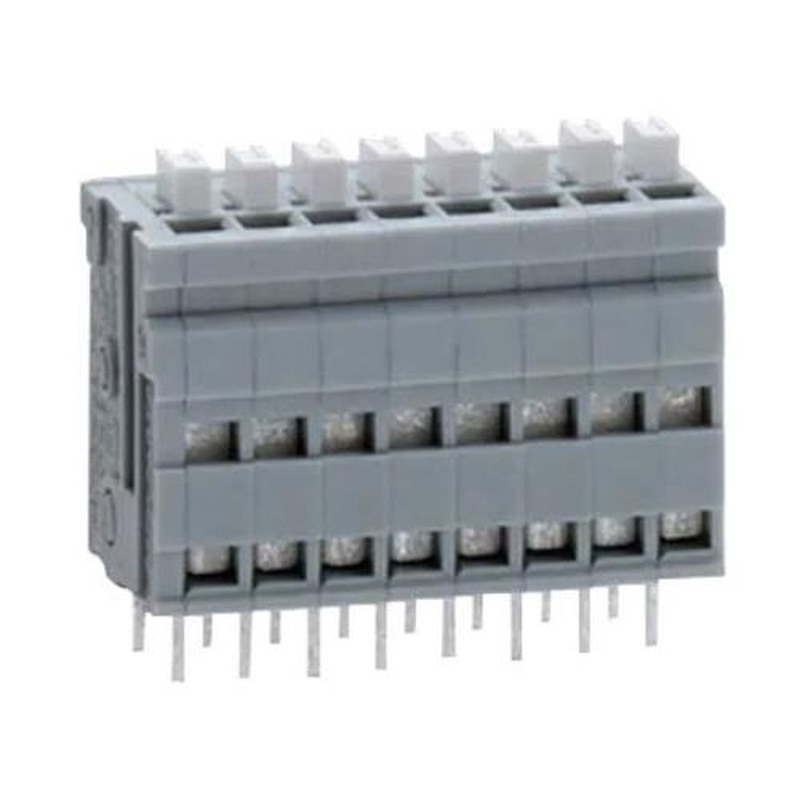

型番…ML-700-NV-8P●極数…8極●サイズ(幅)…21.82mm●定格…50V-3A●使用可能電線…単線:φ0.32～0.65mm撚線:0.08～0.32m㎡（素線径φ0.12mm以上）●サイズ(奥行×高さ)…10×15.65mm●材質…本体：ナイロン66(UL94V-0)ボタン：変性PPE(UL94V-0)●絶縁抵抗…DC500V、50MΩ以上●耐電圧…AC1500V(1分間)●取得規格…UL規格(フィールドワイヤリング対応)・CSA規格・TUV規格(IEC60947-7-1に適合)●標準剥き線長…9～10mm●推奨適合工具…マイナスドライバー(軸径φ3mm、刃先幅2.6mm)●端子金具…PC端子●端子間ピッチ…2.54mm●ボタン色…白●チェック孔有●基板用●梱包サイズ:50×29×12●梱包重量16g

商品コード：

4550061097878

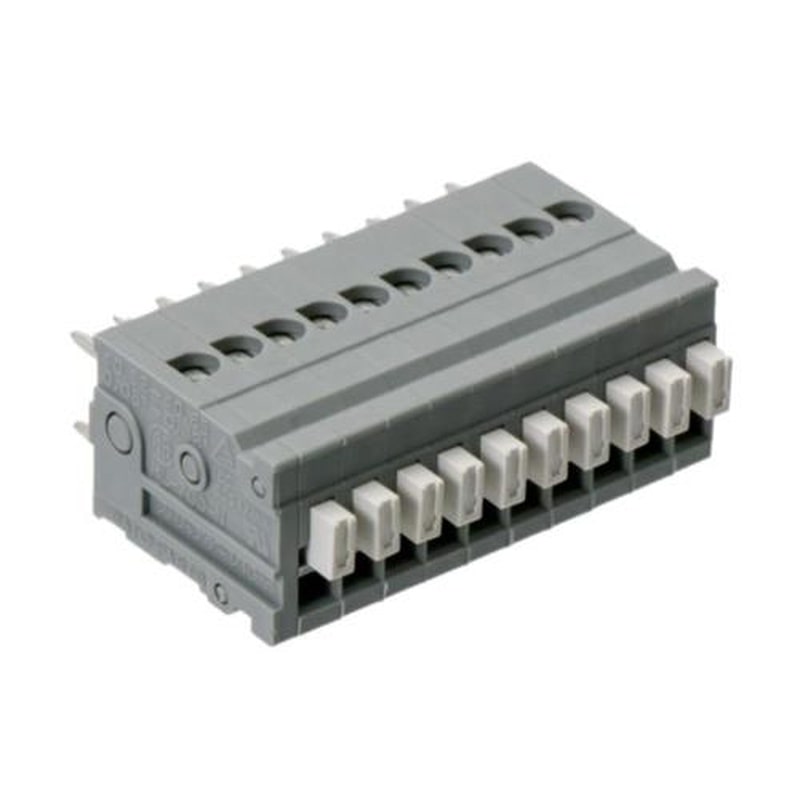

型番…ML-700-NV-10P●極数…10極●サイズ(幅)…26.90mm●定格…50V-3A●使用可能電線…単線:φ0.32～0.65mm撚線:0.08～0.32m㎡（素線径φ0.12mm以上）●サイズ(奥行×高さ)…10×15.65mm●材質…本体：ナイロン66(UL94V-0)ボタン：変性PPE(UL94V-0)●絶縁抵抗…DC500V、50MΩ以上●耐電圧…AC1500V(1分間)●取得規格…UL規格(フィールドワイヤリング対応)・CSA規格・TUV規格(IEC60947-7-1に適合)●標準剥き線長…9～10mm●推奨適合工具…マイナスドライバー(軸径φ3mm、刃先幅2.6mm)●端子金具…PC端子●端子間ピッチ…2.54mm●ボタン色…白●チェック孔有●基板用●梱包サイズ:43×39×11●梱包重量6g

商品コード：

4550061098639

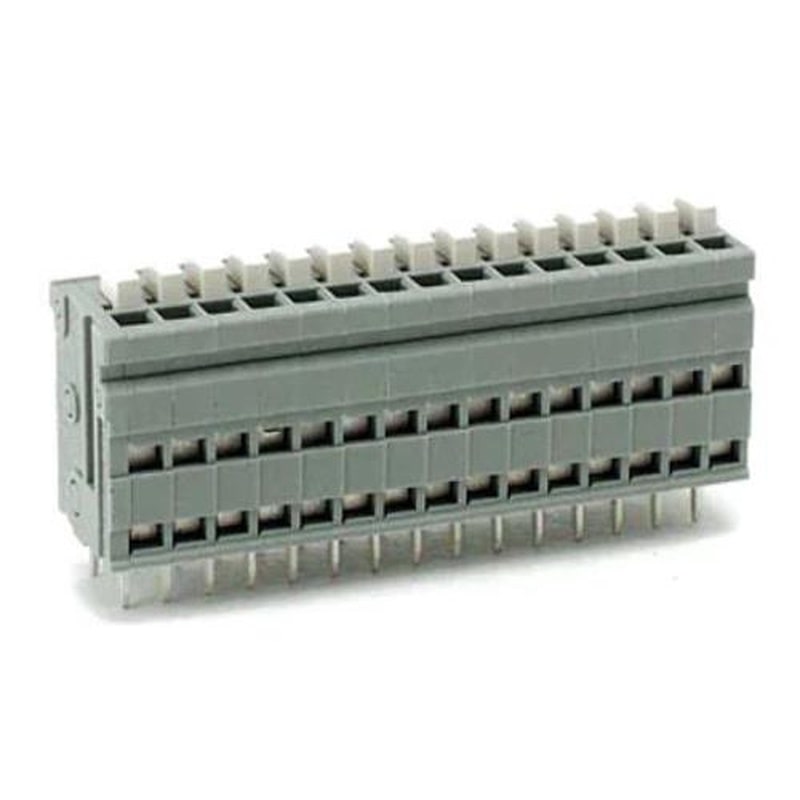

型番…ML-700-NV-15P●極数…15極●サイズ(幅)…39.60mm●定格…50V-3A●使用可能電線…単線:φ0.32～0.65mm撚線:0.08～0.32m㎡（素線径φ0.12mm以上）●サイズ(奥行×高さ)…10×15.65mm●材質…本体：ナイロン66(UL94V-0)ボタン：変性PPE(UL94V-0)●絶縁抵抗…DC500V、50MΩ以上●耐電圧…AC1500V(1分間)●取得規格…UL規格(フィールドワイヤリング対応)・CSA規格・TUV規格(IEC60947-7-1に適合)●標準剥き線長…9～10mm●推奨適合工具…マイナスドライバー(軸径φ3mm、刃先幅2.6mm)●端子金具…PC端子●端子間ピッチ…2.54mm●ボタン色…白●チェック孔有●基板用●梱包サイズ:48×31×12●梱包重量14g

商品コード：

4550061098646

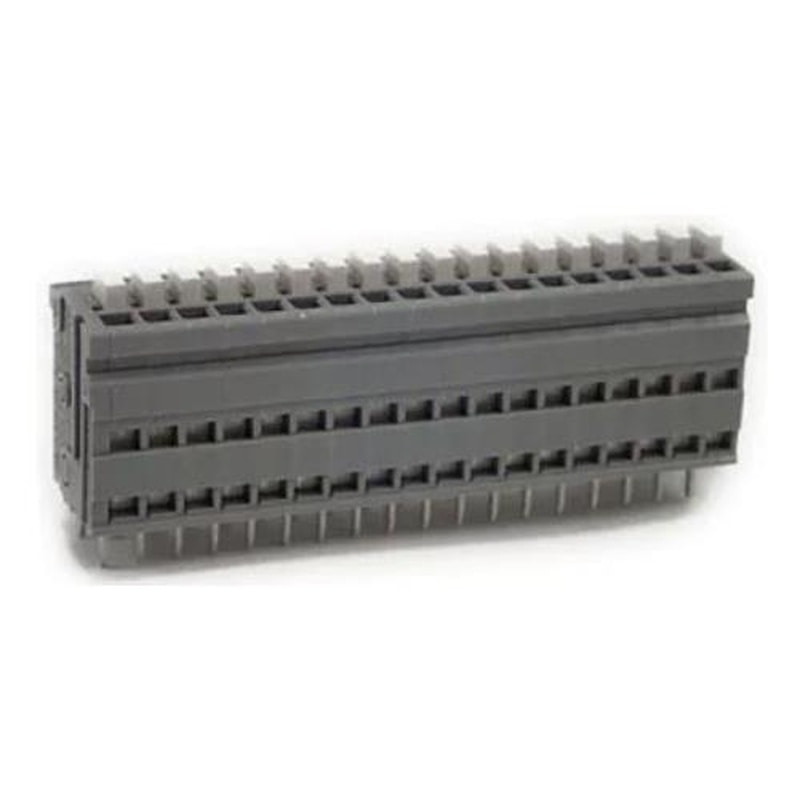

型番…ML-700-NV-18P●極数…18極●サイズ(幅)…47.22mm●定格…50V-3A●使用可能電線…単線:φ0.32～0.65mm撚線:0.08～0.32m㎡（素線径φ0.12mm以上）●サイズ(奥行×高さ)…10×15.65mm●材質…本体：ナイロン66(UL94V-0)ボタン：変性PPE(UL94V-0)●絶縁抵抗…DC500V、50MΩ以上●耐電圧…AC1500V(1分間)●取得規格…UL規格(フィールドワイヤリング対応)・CSA規格・TUV規格(IEC60947-7-1に適合)●標準剥き線長…9～10mm●推奨適合工具…マイナスドライバー(軸径φ3mm、刃先幅2.6mm)●端子金具…PC端子●端子間ピッチ…2.54mm●ボタン色…白●チェック孔有●基板用●梱包サイズ:53×30×9●梱包重量18g

商品コード：

4550061098653

型番…S8FS-G01505CD●出力電圧…DC5V●出力容量…15W●入力電圧…AC100～240V●構造…カバー付タイプ●入出力接続…端子台●端子台タイプ…ねじ端子●取付…DINレール取りつけ●冷却ファン…無●本体質量…約250g●梱包サイズ:96×154×52●梱包重量374g

商品コード：

4550061272831

型番…S8FS-G10024CD-500●出力容量…100W●出力電圧…DC24V●入力電圧…AC100～240V●高さ(H)…101.5mm●入出力接続…端子台●端子台タイプ…ねじ端子●効率…87%typ.(AC100V入力時)89%typ.(AC200V入力時)89%typ.(AC230V入力時)●入力電圧許容変動範囲…AC85～264V(単相)DC80～370V●周波数…50/60Hz(47～450Hz)●入力電流…2.1Atyp.(AC100V入力時)1.2Atyp.(AC200V入力時)●リーク電流…0.5mA以下(AC100V入力時)1mA以下(AC200V入力時)●突入電流…14Atyp.(25℃コールドスタートにて)(AC100V入力時)28Atyp.(25℃コールドスタートにて)(AC200V入力時)●出力電流…4.5A●リップルノイズ電圧…80mV(p-p)以下AC100～240V入力時●入力変動…0.5%以下●負荷変動…1%以下●周囲温度変動…0.05%/℃以下●起動時間…1000ms以下(AC100V入力時)1000ms以下(AC200V入力時)●出力保持時間…10mstyp.(AC100V入力時)55mstyp.(AC200V入力時)●過電流保護…有、自動復帰●過電圧保護…有、電断復帰●過熱保護…無●直列運転…可(2台まで接続可能。外付けダイオード要)●並列運転…不可(ただしバックアップ運転可能、外付けダイオード要)●出力表示灯…有（色：緑）●リモートセンシングリモートコントロール…無●耐電圧…(入力端子一括)と(出力端子一括)間:AC3kV1minカットオフ電流20mA(入力端子一括)と(PE)間:AC2kV1minカットオフ電流20mA(出力端子一括)と(PE)間:AC1kV1minカットオフ電流20mA●絶縁抵抗…(出力端子一括)と(入力端子

商品コード：

4550061292730

型番…H7CC-A●取付…端子台タイプ●桁数…6桁●1段設定●DIN48×48mmのトータルプリセットカウンター●操作サポートLED実装の6桁上下キーでわかりやすい操作。●交換時期の見える化や、視認性・操作性の向上で、保全工数/作業工数の削減に貢献する新しい価値を実現しました。●交換時期お知らせ機能で事後保全を未然に防止●電解コンデンサの劣化は使用環境により異なります。●実際の使用条件に合わせて簡単に交換時期を設定できる計算ツールを準備しています。●カウンタにも製品寿命があります。リレー出力の接点は10万回が寿命の目安です。●また、内蔵の電解コンデンサが劣化するため、オムロンは7～10年を目安に定期交換を推奨しています。寿命を超えて使用いただいた場合、発煙、発臭の可能性もあります。

商品コード：

4550061405550

型番…S8FS-G15024CD●出力容量…150W●出力電圧…DC24V●入力電圧…AC100～240V●高さ(H)…100.9mm●入出力接続…端子台●端子台タイプ…ねじ端子●効率…87%typ.(AC100V入力時)89%typ.(AC200V入力時)90%typ.(AC230V入力時)●入力電圧許容変動範囲…AC85～264V(単相)DC80～370V●周波数…50/60Hz(47～450Hz)●入力電流…3Atyp.(AC100V入力時)1.8Atyp.(AC200V入力時)●リーク電流…0.5mA以下(AC100V入力時)1mA以下(AC200V入力時)●突入電流…14Atyp.(25℃コールドスタートにて)(AC100V入力時)28Atyp.(25℃コールドスタートにて)(AC200V入力時)●過電流保護…有、自動復帰●過電圧保護…有、電断復帰●過熱保護…無●直列運転…可(2台まで接続可能。外付けダイオード要)●並列運転…不可(ただしバックアップ運転可能、外付けダイオード要)●出力表示灯…有（色：緑）●リモートセンシングリモートコントロール…無●耐電圧…(入力端子一括)と(出力端子一括)間:AC3kV1minカットオフ電流20mA(入力端子一括)と(PE)間:AC2kV1minカットオフ電流20mA(出力端子一括)と(PE)間:AC1kV1minカットオフ電流20mA●絶縁抵抗…(出力端子一括)と(入力端子一括・PE)間:100MΩ以上DC500V●耐振動…10～55Hz最大4.5G片振幅0.375mm3方向各2h●標高…3000m●使用範囲温度…-20～70℃(0～90％)●保存温度…-25～75℃(0～90％)●期待寿命…10年以上(定格入力、50%負荷率、周囲温度+40℃以下、標準取りつけ状態にて)●冷却方式…冷却ファン無●出力保持時間…10mstyp.

商品コード：

4550061405840

型番…S8FS-G10024C●出力電圧…DC24V●出力容量…100W●入力電圧…100～240V(DC80～370V共用)●入出力接続…端子台●端子台タイプ…ねじ端子●効率…87%typ.(AC100V入力時)89%typ.(AC200V入力時)89%typ.(AC230V入力時)●入力電圧許容変動範囲…AC85～264V(単相)DC80～370V●周波数…50/60Hz(47～450Hz)●入力電流…2.1Atyp.(AC100V入力時)1.2Atyp.(AC200V入力時)●リーク電流…0.5mA以下(AC100V入力時)1mA以下(AC200V入力時)●突入電流…14Atyp.(25℃コールドスタートにて)(AC100V入力時)28Atyp.(25℃コールドスタートにて)(AC200V入力時)●出力電流…4.5A●リップルノイズ電圧…80mV(p-p)以下AC100～240V入力時●入力変動…0.5%以下●負荷変動…1%以下●周囲温度変動…0.05%/℃以下●起動時間…1,000ms以下(AC100V入力時)1,000ms以下(AC200V入力時)●出力保持時間…10mstyp.(AC100V入力時)55mstyp.(AC200V入力時)●過電流保護…有、自動復帰●過電圧保護…有、電断復帰●過熱保護…無●直列運転…可(2台まで接続可能。外付けダイオード要)●並列運転…不可(ただしバックアップ運転可能、外付けダイオード要)●出力表示灯…有（色：緑）●リモートセンシングリモートコントロール…無●耐電圧…(入力端子一括)と(出力端子一括)間:AC3kV1minカットオフ電流20mA(入力端子一括)と(PE)間:AC2kV1minカットオフ電流20mA(出力端子一括)と(PE)間:AC1kV1minカットオフ電流20mA●絶縁抵抗…(出力端子一括)と(入力端子一括・PE)

商品コード：

4550061405895

型番…S8FS-G30024C●出力電圧…DC24V●出力容量…300W●入力電圧…100～240V(DC80～370V共用)●入出力接続…端子台●端子台タイプ…ねじ端子●入力電圧許容変動範囲…AC85～264V(単相)DC120～370V●周波数…50/60Hz(47～63Hz)●入力電流…4.2Atyp.(AC100V入力時)2.1Atyp.(AC200V入力時)●力率…0.9以上●リーク電流…0.5mA以下(AC100V入力時)1mA以下(AC200V入力時)●突入電流…14Atyp.(25℃コールドスタートにて)(AC100V入力時)28Atyp.(25℃コールドスタートにて)(AC200V入力時)●出力電流…14A●リップルノイズ電圧…150mV(p-p)以下AC100～240V入力時●入力変動…0.5%以下●負荷変動…1%以下●周囲温度変動…0.05%/℃以下●起動時間…1,000ms以下(AC100V入力時)1,000ms以下(AC200V入力時)●出力保持時間…30mstyp.(AC100V入力時)30mstyp.(AC200V入力時)●過電流保護…有、自動復帰●過電圧保護…有、電断復帰●過熱保護…有、電断復帰●直列運転…可(2台まで接続可能。外付けダイオード要)●並列運転…不可(ただしバックアップ運転可能、外付けダイオード要)●出力表示灯…有（色：緑）●リモートセンシングリモートコントロール…無●耐電圧…(入力端子一括)と(出力端子一括)間:AC3kV1minカットオフ電流20mA(入力端子一括)と(PE)間:AC2kV1minカットオフ電流20mA(出力端子一括)と(PE)間:AC1kV1minカットオフ電流20mA●絶縁抵抗…(出力端子一括)と(入力端子一括・PE)間:100MΩ以上DC500V●耐振動…10～55Hz最大4.5G片振幅0.375mm3

商品コード：

4550061405901
