制御用部品

型番…S8FS-G30024C●出力電圧…DC24V●出力容量…300W●入力電圧…100～240V(DC80～370V共用)●入出力接続…端子台●端子台タイプ…ねじ端子●入力電圧許容変動範囲…AC85～264V(単相)DC120～370V●周波数…50/60Hz(47～63Hz)●入力電流…4.2Atyp.(AC100V入力時)2.1Atyp.(AC200V入力時)●力率…0.9以上●リーク電流…0.5mA以下(AC100V入力時)1mA以下(AC200V入力時)●突入電流…14Atyp.(25℃コールドスタートにて)(AC100V入力時)28Atyp.(25℃コールドスタートにて)(AC200V入力時)●出力電流…14A●リップルノイズ電圧…150mV(p-p)以下AC100～240V入力時●入力変動…0.5%以下●負荷変動…1%以下●周囲温度変動…0.05%/℃以下●起動時間…1,000ms以下(AC100V入力時)1,000ms以下(AC200V入力時)●出力保持時間…30mstyp.(AC100V入力時)30mstyp.(AC200V入力時)●過電流保護…有、自動復帰●過電圧保護…有、電断復帰●過熱保護…有、電断復帰●直列運転…可(2台まで接続可能。外付けダイオード要)●並列運転…不可(ただしバックアップ運転可能、外付けダイオード要)●出力表示灯…有（色：緑）●リモートセンシングリモートコントロール…無●耐電圧…(入力端子一括)と(出力端子一括)間:AC3kV1minカットオフ電流20mA(入力端子一括)と(PE)間:AC2kV1minカットオフ電流20mA(出力端子一括)と(PE)間:AC1kV1minカットオフ電流20mA●絶縁抵抗…(出力端子一括)と(入力端子一括・PE)間:100MΩ以上DC500V●耐振動…10～55Hz最大4.5G片振幅0.375mm3

商品コード：

4550061405901

●材質…ナイロン●シャックル径…最大7㎜●サイズ…41×10×174mm●耐火ナイロン構造●最大6個の南京錠が取り付け可能●リング内径…25×64mm●鍵穴径…9mm●修理や調整が行われている間、機器を非稼働状態に保ちます●梱包サイズ:178×47×15●梱包重量30g

商品コード：

4550061473658

型番…G3NA-210B-UTU●適用負荷…10A●入力定格電圧…DC5～24V●定格負荷電圧…AC24～240V●耐電圧…AC2500V●外来サージの吸収効果に優れています。●動作表示灯により動作の確認が可能です。●安全のための保護カバー付。●梱包サイズ:77×57×50●梱包重量74g

商品コード：

4550061666647

型番…G3NA-240B-UTU●適用負荷…40A●入力定格電圧…DC5～24V●定格負荷電圧…AC24～240V●耐電圧…AC2500V●外来サージの吸収効果に優れています。●動作表示灯により動作の確認が可能です。●安全のための保護カバー付。●梱包サイズ:77×57×49●梱包重量124g

商品コード：

4550061666661

型番…PYFZ-14●適合品番…EA940MP-40A～42C、61～73●サイズ…30×72×29.5mm●EA940DG-36に取り付けできます。●梱包サイズ:87×42×30●梱包重量56g

商品コード：

4550061666685

型番…TR-N3●ヒートエレメント定格整定範囲…34.0～50.0A●補助接点…1a1b●ヒートエレメント数…2●バイメタルによる熱動形保護継電器として、モータの過負荷・拘束により焼損から保護します。●リセット方式の手動、自動切換えができます。●手動トリップができ、しかもトリップフリーです。●動作確認が容易です。●整定電流値の設定が容易です。●1a1bの高接触信頼性独立補助接点を採用し、a、b接点異電圧使用ができます。●単独設置にする場合は単独設置ユニットをご使用下さい。●梱包サイズ:100×119×97●梱包重量328g

商品コード：

4550061687581

型番…TR-N3●ヒートエレメント定格整定範囲…53.0～80.0A●補助接点…1a1b●ヒートエレメント数…2●バイメタルによる熱動形保護継電器として、モータの過負荷・拘束により焼損から保護します。●リセット方式の手動、自動切換えができます。●手動トリップができ、しかもトリップフリーです。●動作確認が容易です。●整定電流値の設定が容易です。●1a1bの高接触信頼性独立補助接点を採用し、a、b接点異電圧使用ができます。●単独設置にする場合は単独設置ユニットをご使用下さい。●梱包サイズ:99×118×97●梱包重量328g

商品コード：

4550061687598

型番…TR-N3●ヒートエレメント定格整定範囲…65.0～95.0A●補助接点…1a1b●ヒートエレメント数…2●バイメタルによる熱動形保護継電器として、モータの過負荷・拘束により焼損から保護します。●リセット方式の手動、自動切換えができます。●手動トリップができ、しかもトリップフリーです。●動作確認が容易です。●整定電流値の設定が容易です。●1a1bの高接触信頼性独立補助接点を採用し、a、b接点異電圧使用ができます。●単独設置にする場合は単独設置ユニットをご使用下さい。●梱包サイズ:98×118×96●梱包重量326g

商品コード：

4550061687604

型番…TCK-44●サイズ…65×130×75mm●厚み…1.6mm●材質…鋼板●ねじサイズ…φ5.5mm●48角のDIN規格機器取付にご利用ください。●梱包サイズ:138×209×63●梱包重量148g

商品コード：

4550061795187

型番…TCKH-44●サイズ…65×80×75mm●厚み…1.6mm●材質…鋼板●規格…DIN48角●ねじサイズ…φ5.5mm●48/96角のDIN規格機器取付にご利用ください。●蝶番により開閉できるため、裏面端子への結線や配線検査時の目視確認等が楽にできます。●蝶番はトルクヒンジのため、任意の開き位置で止めて作業することが可能です。●据え付け後、ねじを使用して開閉を固定することもできます。(M4ねじは付属しません)●梱包サイズ:102×139×44●梱包重量150g

商品コード：

4550061795194

型番…TCKH-99●サイズ…110×175×125mm●厚み…2.3mm●材質…鋼板●規格…DIN96角●ねじサイズ…φ5.5mm●48/96角のDIN規格機器取付にご利用ください。●蝶番により開閉できるため、裏面端子への結線や配線検査時の目視確認等が楽にできます。●蝶番はトルクヒンジのため、任意の開き位置で止めて作業することが可能です。●据え付け後、ねじを使用して開閉を固定することもできます。(M4ねじは付属しません)●梱包サイズ:151×313×46●梱包重量534g

商品コード：

4550061795200

型番…IB-4●適合ボルト…M4●サイズ…AφD：10mmφD1：4.9mmL1：1.3mmL2：4.7mmBφD：8mmφD1：4.8mmφd：4.2mmL3：3mmL4：5mm●材質…ポリプロピレン●入数…4組●シーケンサ、インバータ他、各種機器のベース部絶縁浮かせにご使用ください。●梱包サイズ:54×31×14●梱包重量2g

商品コード：

4550061795217

型番…IB-5●適合ボルト…M5●サイズ…AφD：12mmφD1：5.9mmL1：1.3mmL2：4.7mmBφD：10mmφD1：5.8mmφd：5.2mmL3：3mmL4：5mm●材質…ポリプロピレン●入数…4組●シーケンサ、インバータ他、各種機器のベース部絶縁浮かせにご使用ください。●梱包サイズ:66×34×16●梱包重量4g

商品コード：

4550061795224

型番…IB-6●適合ボルト…M6●サイズ…AφD：14mmφD1：7.9mmL1：1.5mmL2：5.5mmBφD：12mmφD1：7.8mmφd：6.5mmL3：3mmL4：6mm●材質…ポリプロピレン●入数…4組●シーケンサ、インバータ他、各種機器のベース部絶縁浮かせにご使用ください。●梱包サイズ:38×66×15●梱包重量6g

商品コード：

4550061795231

型番…IB-8●適合ボルト…M8●サイズ…AφD：16mmφD1：10mmL1：2.5mmL2：7.5mmBφD：14mmφD1：9.8mmφd：8.5mmL3：5mmL4：8mm●材質…ポリプロピレン●入数…4組●シーケンサ、インバータ他、各種機器のベース部絶縁浮かせにご使用ください。●梱包サイズ:36×70×15●梱包重量8g

商品コード：

4550061796153

型番…IB-10●適合ボルト…M10●サイズ…AφD：18mmφD1：12mmL1：2.8mmL2：8.2mmBφD：16mmφD1：11.8mmφd：10.5mmL3：5mmL4：9mm●材質…ポリプロピレン●入数…4組●シーケンサ、インバータ他、各種機器のベース部絶縁浮かせにご使用ください。●梱包サイズ:37×74×26●梱包重量10g

商品コード：

4550061796160

型番…IB-12T●適合ボルト…M12●サイズ…BφD：30mmφD1：20mmφd：13mmL3：7mmL4：4mm●材質…ポリプロピレン●入数…4個●シーケンサ、インバータ他、各種機器のベース部絶縁浮かせにご使用ください。●-206は、凸型のみです。●梱包サイズ:67×56×28●梱包重量20g

商品コード：

4550061796177

型番…HP-3-20●ねじサイズ…M3●長さ…20mm●材質…鋼板●盤内の機器取付け高さの調整金具として、ご使用ください。●2本を継ぐことによって120mmにも150mmにも高さを調整できます。●1mm、2mmの微調整はワッシャーを入れて調整してください。●スパナーやモンキーで締付けができます。●梱包サイズ:44×34×4●梱包重量4g

商品コード：

4550061796184

型番…HP-3-25●ねじサイズ…M3●長さ…25mm●材質…鋼板●盤内の機器取付け高さの調整金具として、ご使用ください。●2本を継ぐことによって120mmにも150mmにも高さを調整できます。●1mm、2mmの微調整はワッシャーを入れて調整してください。●スパナーやモンキーで締付けができます。●梱包サイズ:46×35×4●梱包重量4g

商品コード：

4550061796191

型番…HP-3-30●ねじサイズ…M3●長さ…30mm●材質…鋼板●盤内の機器取付け高さの調整金具として、ご使用ください。●2本を継ぐことによって120mmにも150mmにも高さを調整できます。●1mm、2mmの微調整はワッシャーを入れて調整してください。●スパナーやモンキーで締付けができます。●梱包サイズ:47×35×6●梱包重量6g

商品コード：

4550061796207

型番…HP-4-20●ねじサイズ…M4●長さ…20mm●材質…鋼板●盤内の機器取付け高さの調整金具として、ご使用ください。●2本を継ぐことによって120mmにも150mmにも高さを調整できます。●1mm、2mmの微調整はワッシャーを入れて調整してください。●スパナーやモンキーで締付けができます。●梱包サイズ:44×38×6●梱包重量6g

商品コード：

4550061797068

型番…HP-4-25●ねじサイズ…M4●長さ…25mm●材質…鋼板●盤内の機器取付け高さの調整金具として、ご使用ください。●2本を継ぐことによって120mmにも150mmにも高さを調整できます。●1mm、2mmの微調整はワッシャーを入れて調整してください。●スパナーやモンキーで締付けができます。●梱包サイズ:44×36×12●梱包重量4g

商品コード：

4550061797075

型番…HP-4-30●ねじサイズ…M4●長さ…30mm●材質…鋼板●盤内の機器取付け高さの調整金具として、ご使用ください。●2本を継ぐことによって120mmにも150mmにも高さを調整できます。●1mm、2mmの微調整はワッシャーを入れて調整してください。●スパナーやモンキーで締付けができます。●梱包サイズ:44×37×7●梱包重量12g

商品コード：

4550061797082

型番…HP-4-40●ねじサイズ…M4●長さ…40mm●材質…鋼板●盤内の機器取付け高さの調整金具として、ご使用ください。●2本を継ぐことによって120mmにも150mmにも高さを調整できます。●1mm、2mmの微調整はワッシャーを入れて調整してください。●スパナーやモンキーで締付けができます。●梱包サイズ:73×42×12●梱包重量14g

商品コード：

4550061797099

型番…HP-4-50●ねじサイズ…M4●長さ…50mm●材質…鋼板●盤内の機器取付け高さの調整金具として、ご使用ください。●2本を継ぐことによって120mmにも150mmにも高さを調整できます。●1mm、2mmの微調整はワッシャーを入れて調整してください。●スパナーやモンキーで締付けができます。●梱包サイズ:63×36×8●梱包重量16g

商品コード：

4550061797105

型番…HP-4-60●ねじサイズ…M4●長さ…60mm●材質…鋼板●盤内の機器取付け高さの調整金具として、ご使用ください。●2本を継ぐことによって120mmにも150mmにも高さを調整できます。●1mm、2mmの微調整はワッシャーを入れて調整してください。●スパナーやモンキーで締付けができます。●梱包サイズ:68×34×6●梱包重量22g

商品コード：

4550061797112

型番…HP-4-70●ねじサイズ…M4●長さ…70mm●材質…鋼板●盤内の機器取付け高さの調整金具として、ご使用ください。●2本を継ぐことによって120mmにも150mmにも高さを調整できます。●1mm、2mmの微調整はワッシャーを入れて調整してください。●スパナーやモンキーで締付けができます。●梱包サイズ:78×39×13●梱包重量22g

商品コード：

4550061797129

●極数…3P●色…黒●サイズ…115(W)×28.2(D)×24(H)mm●定格容量…15A・300V●適合電線公称断面積…1.25m㎡以下●端子ねじ…M3×8フリー端子ねじ●使用範囲温度…-25～+80℃●キャプコンと端子台が一体。即作業可能です。●コンパクトサイズで狭い場所にも設置可能。●高さ制限のある空間でのセンサ線の中継ボックスに。●保護構造IP67適合●耐油性タイプ●RoHS対応品●梱包サイズ:115×28.2×24●梱包重量44g

商品コード：

4518340304147

●極数…3P●色…ベージュ●サイズ…115(W)×28.2(D)×24(H)mm●定格容量…15A・300V●適合電線公称断面積…1.25m㎡以下●端子ねじ…M3×8フリー端子ねじ●使用範囲温度…-25～+80℃●キャプコンと端子台が一体。即作業可能です。●コンパクトサイズで狭い場所にも設置可能。●高さ制限のある空間でのセンサ線の中継ボックスに。●保護構造IP67適合●耐油性タイプ●RoHS対応品●梱包サイズ:115×28.2×24●梱包重量44g

商品コード：

4518340304154

●極数…7P●色…黒●サイズ…135(W)×64.8(D)×25.5(H)mm●定格容量…15A・300V●適合電線公称断面積…1.25m㎡以下●端子ねじ…M3×8フリー端子ねじ●使用範囲温度…-25～+80℃●キャプコンと端子台が一体。即作業可能です。●コンパクトサイズで狭い場所にも設置可能。●高さ制限のある空間でのセンサ線の中継ボックスに。●保護構造IP67適合●耐油性タイプ●RoHS対応品●梱包サイズ:200×60×150●梱包重量100g

商品コード：

4518340304161

●極数…7P●色…ベージュ●サイズ…135(W)×64.8(D)×25.5(H)mm●定格容量…15A・300V●適合電線公称断面積…1.25ｍ㎡以下●端子ねじ…M3×8フリー端子ねじ●使用範囲温度…-25～+80℃●キャプコンと端子台が一体。即作業可能です。●コンパクトサイズで狭い場所にも設置可能。●高さ制限のある空間でのセンサ線の中継ボックスに。●保護構造IP67適合●耐油性タイプ●RoHS対応品●梱包サイズ:200×60×150●梱包重量100g

商品コード：

4518340304178

●材質…スチール●6重ロックアウト●穴径…φ9mm●複数の担当者が安全を確認しなければ、ロックを解除することはできません。●リング径…25mm●幅…45mm●全長…114mm●梱包サイズ:131×62×14●梱包重量960g

商品コード：

4518340509320

●材質…スチール●6重ロックアウト●穴径…φ9mm●複数の担当者が安全を確認しなければ、ロックを解除することはできません。●リング径…38mm●幅…62mm●全長…129mm●梱包サイズ:133×63×14●梱包重量108g

商品コード：

4518340509337

●材質…スチール●穴径…7mm●リング径…25mm●全長…115mm●機械や装置の運転停止状態を維持するために、起動装置にロックアウトハスプを取り付けて施錠管理することで、管理者以外による不用意な操作・作動を防ぎます●6重ロックアウト●複数の担当者が安全を確認しなければ、ロックを解除することはできません。●安全性を確保するため複数の管理者が同時に対象物をロックアウト可能●梱包サイズ:117×49×19●梱包重量96g

商品コード：

4518340819849

●材質…スチール●穴径…7mm●リング径…38mm●全長…128mm●機械や装置の運転停止状態を維持するために、起動装置にロックアウトハスプを取り付けて施錠管理することで、管理者以外による不用意な操作・作動を防ぎます●6重ロックアウト●複数の担当者が安全を確認しなければ、ロックを解除することはできません。●安全性を確保するため複数の管理者が同時に対象物をロックアウト可能●梱包サイズ:70×8×130●梱包重量106g

商品コード：

4518340819856

型番…BN10W●定格絶縁電圧…600V●サイズ…38×33.5mm●入数は2個入りです。●通電電流(A)…16●適合電線(m㎡)…1.25●適合端子…1.25-3●梱包サイズ:90×20×70●梱包重量12g

商品コード：

4518340901063

型番…BN15LW●定格絶縁電圧…600V●サイズ…38×33.5mm●入数は2個入りです。●通電電流(A)…21●適合電線(m㎡)…2●適合端子…2-3.5●梱包サイズ:100×25×65●梱包重量19g

商品コード：

4518340901070

型番…BN15MW●定格絶縁電圧…600V●サイズ…38×33.5mm●入数は2個入りです。●通電電流(A)…16●適合電線(m㎡)…1.25(2m㎡Max)●適合端子…1.25-3又は2-3●梱包サイズ:90×20×50●梱包重量13g

商品コード：

4518340901087

型番…BN30W●定格絶縁電圧…600V●サイズ…38×36.5mm●入数は2個入りです。●通電電流(A)…40●適合電線(m㎡)…5.5●適合端子…1.25-4～5.5-4●梱包サイズ:90×25×65●梱包重量26g

商品コード：

4518340901094

型番…PTF08A●EA940DG-36に取り付けできます。●サイズ…30(H)×78.5(L)×28.5mm●適用品番…EA940MP-1A～2C●梱包サイズ:120×30×65●梱包重量48g

商品コード：

4518340901544

型番…PTF14A●EA940DG-36に取り付けできます。●サイズ…30(H)×78.5(L)×45mm●適用品番…EA940MP-21A～23H●梱包サイズ:130×30×80●梱包重量77g

商品コード：

4518340901568

型番…PYC-A1●リレーがはずれないように保持する金具、約46×4.5mm●EA940MP-1A～-73用●2個価格●梱包サイズ:98×5×50●梱包重量2g

商品コード：

4518340901599

型番…PFP-M●EA940DG-36用ソケット止め金具●50×10×10mm、M4×8ねじ付●梱包サイズ:85×10×50●梱包重量11g

商品コード：

4518340901605

型番…G3PA-220B-VD-X●入力定格電圧…DC5～24V●定格負荷電圧…AC24～240V●耐電圧…AC4000V,50/60Hz,1min.●適用負荷…20A●重量…約340g●ねじ取付けはもちろん、DINレール取付けも可能●放熱器一体で超小型スリムタイプ●三相負荷にも適用可能です。●単相ヒーター用●UL、CSA規格取得品●梱包サイズ:105×40×105●梱包重量322g

商品コード：

4548745101096

型番…S-T35BC●コイル電圧…100V●定格使用電流（A）抵抗負荷…AC200～220V：60AC380～440V：60●サイズ…75×91×89(H)mm●主接点定格…200V7.5kW●補助接点…1a●交流操作型●フィンガープロテクション端子構造●DINレール取付●CAN端子付●梱包サイズ:126×101×87●梱包重量570g

商品コード：

4548745101928

型番…S-T35●コイル電圧…100V●型式…S-T35●可逆運転…不可能（非可逆）●サイズ…75×91×89(H)mm●三相かご形モータ定格容量（AC-3級）…AC200～220V：7.5kWAC380～440V：15kWAC500～550V：15kW●三相かご形モータ定格使用電流（AC-3級）…AC200～220V：34AAC380～440V：32AAC500～550V：26A●抵抗負荷（AC-1級）…AC200～240V：60AAC380～440V：60A●主接点解放熱電流…a接点：60A●主接点…3a●補助接点解放熱電流…10A●補助接点…2a2b●交流操作型●ねじ、DINレール取付●標準型●充電部保護カバー付●モータの始動、停止および焼損保護などの一般的な用途に使用できます。●補助接点は信頼性の高いツイン接点を採用●梱包サイズ:95×75×110●梱包重量564g

商品コード：

4548745101973

型番…SL-4000-AS-4PGY●定格…DC300V-5A●絶縁抵抗…DC500V、100MΩ以上●総合接触抵抗(初期値)…30mΩ以下●取得規格…UL規格(フィールドワイヤリング対応)C-UL規格・TUV規格(IEC61984)●極数…4極●主絶縁材(ボタン)…変性P.P.E.(UL94V-0)●主絶縁材(本体)…ナイロン66(UL94V-0)●定格適合電線…単線:φ0.8m㎡(AWG20)撚線:0.5m㎡(AWG20)●使用可能電線範囲…単線：φ0.4～1.2mm(AWG26～AWG16)撚線：0.2～1.25m㎡(AWG24～AWG16)(素線径：φ0.18mm以上)●標準剥き線長…9mm●推奨適合工具…マイナスドライバー(ボタンを押し込める物なら何でも可)●サイズ…30.43(W)×47.5(D)×14.7(H)mm●端子間ピッチ…3.81mm●2ピース端子台●ボタンロック機構●梱包サイズ:100×14×50●梱包重量14g

商品コード：

4548745242348

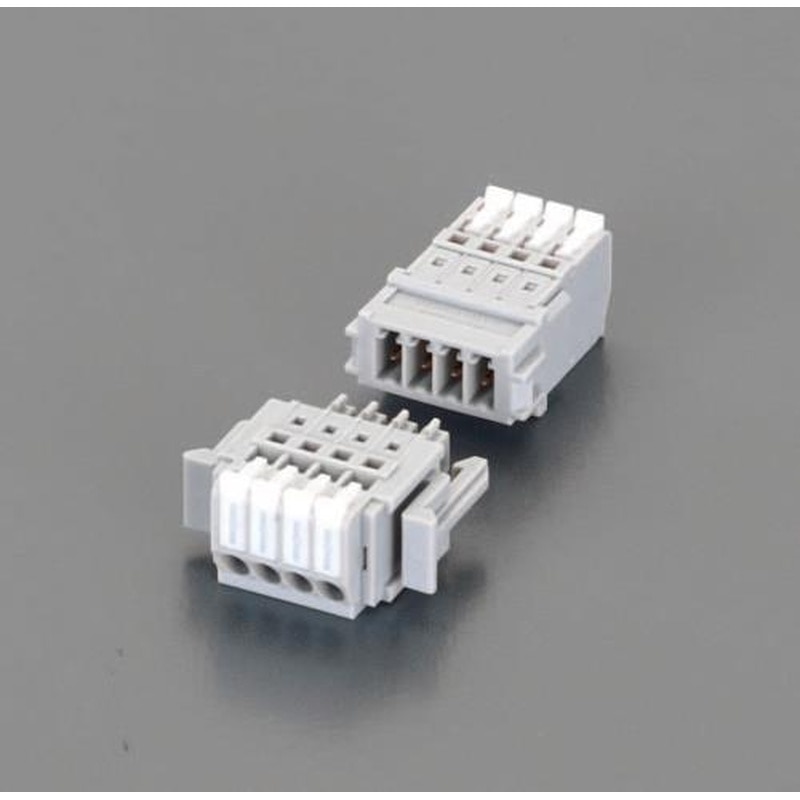

型番…SL-4000-AS-2PGY●定格…DC300V-5A●耐電圧…AC2000V(1分間)●絶縁抵抗…DC500V、100MΩ以上●総合接触抵抗(初期値)…30mΩ以下●取得規格…UL規格(フィールドワイヤリング対応)C-UL規格・TUV規格(IEC61984)●極数…2極●主絶縁材(ボタン)…変性P.P.E.(UL94V-0)●主絶縁材(本体)…ナイロン66(UL94V-0)●定格適合電線…単線:φ0.8m㎡(AWG20)撚線:0.5m㎡(AWG20)●使用可能電線範囲…単線：φ0.4～1.2mm(AWG26～AWG16)撚線：0.2～1.25m㎡(AWG24～AWG16)(素線径：φ0.18mm以上)●標準剥き線長…9mm●推奨適合工具…マイナスドライバー(ボタンを押し込める物なら何でも可)●サイズ…22.81(W)×47.5(D)×14.7(H)mm●端子間ピッチ…3.81mm●2ピース端子台●ボタンロック機構●梱包サイズ:110×15×50●梱包重量8g

商品コード：

4548745246988

型番…SL-4000-AS-3PGY●定格…DC300V-5A●絶縁抵抗…DC500V、100MΩ以上●総合接触抵抗(初期値)…30mΩ以下●取得規格…UL規格(フィールドワイヤリング対応)C-UL規格・TUV規格(IEC61984)●極数…3極●主絶縁材(ボタン)…変性P.P.E.(UL94V-0)●主絶縁材(本体)…ナイロン66(UL94V-0)●定格適合電線…単線:φ0.8m㎡(AWG20)撚線:0.5m㎡(AWG20)●使用可能電線範囲…単線：φ0.4～1.2mm(AWG26～AWG16)撚線：0.2～1.25m㎡(AWG24～AWG16)(素線径：φ0.18mm以上)●標準剥き線長…9mm●推奨適合工具…マイナスドライバー(ボタンを押し込める物なら何でも可)●サイズ…26.62(W)×47.5(D)×14.7(H)mm●端子間ピッチ…3.81mm●2ピース端子台●ボタンロック機構●梱包サイズ:110×17×50●梱包重量11g

商品コード：

4548745247022

型番…MSO-T10●交流操作型●補助接点…1a●DINレール取付●サイズ…45×79×115(H)mm●モーター容量…200V0.1kW●コイル電圧…100V●標準形●梱包サイズ:250×270×100●梱包重量440g

商品コード：

4548745500677
