スイッチ

●安全で強いABS樹脂製のフットスイッチです。●1350Nの踏圧操作でも対応可能です。●RoHS指令対応品です。●医療機器、工業用ミシン、電子機器、事務機器。●※RoHSについての記述は2024/07月時点の情報です●連数：1連●色：グレー●接点：1a●動作特性：オルタネイト●電気定格：5A-125VAC●付属VCTFコード：VCTFK平形1.25mm^22芯2.5m●後ヒンジ形●材質／仕上：ABS樹脂●原産国：日本●コード番号：396-6054●こちらの商品は事業者様向け商品です。

商品コード：

2500100715425

●本体色クリアブルー●対応スイッチM12取付けねじ用●こちらの商品は事業者様向け商品です。

商品コード：

2500100727190

●本体色カーボン調ブラック●対応スイッチM12取付けねじ用●こちらの商品は事業者様向け商品です。

商品コード：

2500100727206

●取付穴寸法・取付形状：φ22●動作方式：モメンタリ形●操作部形状：正角形●接点構成：1a1b●接点材料：銀接点●操作部形状：平形●照光部定格電圧：AC/DC24V●ボタン色/照光色：青（S）●端子形状：ねじ（Mはんだづけ.プリント基板用端子形）●保護構造：IP65●照光種別：LED照光●こちらの商品は事業者様向け商品です。

商品コード：

2500100832825

●パネルカットφ16mm用●富士電機●長角平形（18×24）表示灯●トランス無し●LED　DC24V球付●定格電圧：DC24V●サイズ：24（W）×34（D）×18（H）mm●色：赤●型式：AH164-ZTRE3●こちらの商品は事業者様向け商品です。

商品コード：

2500100881274

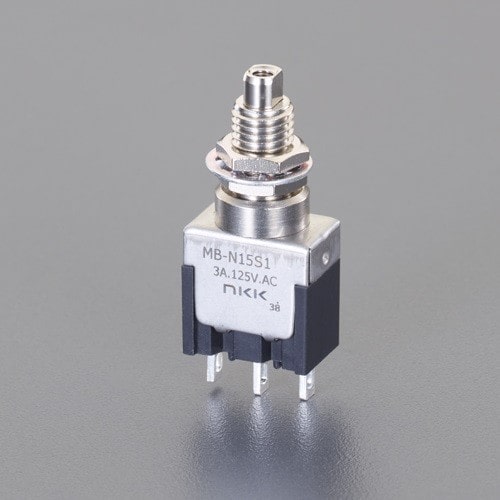

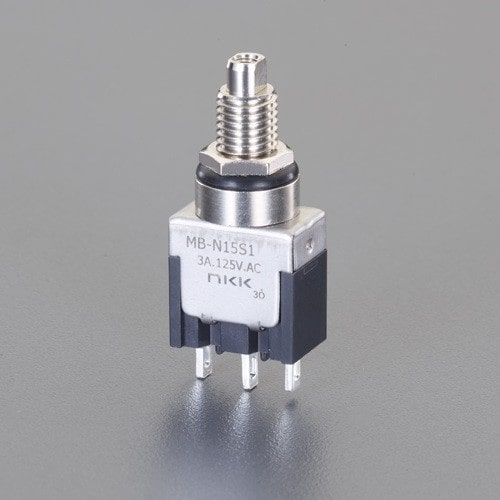

型番…MB-N15S1S●極数…単極双投●スイッチ特性…ON-〈ON〉●サイズ…7.9×13×40(H)mm●パネルカット…6.5mm●定格容量…3A125VAC2A250VAC2A30VDC●パネル厚…3.1mm●使用温度範囲…－30～85℃●用途…OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●スイッチ特性の〈〉はモメンタリになります。●梱包サイズ:58×67×9●梱包重量12g

商品コード：

4518340009820

サイズ：

7.9×13×40(H)mm

型番…MB-N25S1S●用途…OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等に使用されます。●定格容量…3A125VAC2A250VAC2A30VDC●極数…2極双投●スイッチ特性…ON-〈ON〉〈〉はスイッチ特性のモメンタリになります。●サイズ…12.7×13×29.5(H)mm●パネルカット…6.5mm●パネル厚…3.1mm●使用温度範囲…－30～85℃●動作方式…モーメンタリ形●動作方式（オルタネイトとモーメンタリについて）：押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モーメンタリ」と呼びます。●押しボタン式●ボタンは別売になります。（EA940DA-150A～-150M）68×56×16●梱包重量8g

商品コード：

4518340009868

型番…MB-N15S1W●極数…単極双投●スイッチ特性…ON-〈ON〉●サイズ…7.9×13×40(H)mm●パネルカット…6.5mm●定格容量…3A125VAC2A250VAC2A30VDC●パネル厚…6mm●使用温度範囲…－30～85℃●用途…OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●スイッチ特性の〈〉はモメンタリになります。

商品コード：

4518340009882

サイズ：

7.9×13×40(H)mm

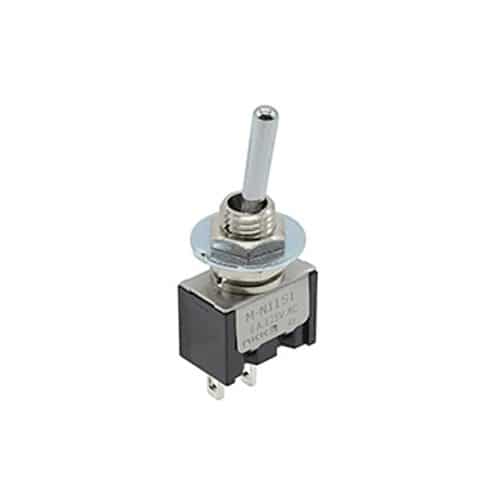

型番…M-N11S1S●極数…単極単投●スイッチ特性…ON-OFF●接点容量…6A125VAC3A250VAC4A30VDC●パネルカット…6.5mm●端子形状…ハンダ端子●接触抵抗…10mΩ以下●接点仕様…銀●使用温度範囲…-30～85℃●操作部形状…基本レバー●パネル取付方法…ねじ取付け●パネル取付穴寸法目安…φ6.5mm●取付可能パネル厚目安…最大5.5mm●スイッチ特性の〈〉はモメンタリになります。

商品コード：

4518340010314

型番…M-N12S1S●極数…単極双投●スイッチ特性…ON-ON●接点容量…6A125VAC3A250VAC4A30VDC●パネルカット…6.5mm●端子形状…ハンダ端子●接触抵抗…10mΩ以下●接点仕様…銀●操作部形状…基本レバー●パネル取付方法…ねじ取付け●パネル取付穴寸法目安…φ6.5mm●取付可能パネル厚目安…最大5.5mm●使用温度範囲…－30～85℃●スイッチ特性の〈〉はモメンタリになります。

商品コード：

4518340010321

型番…M-N15S1S●極数…単極双投●スイッチ特性…ON-〈ON〉●接点容量…6A125VAC3A250VAC4A30VDC●パネルカット…6.5mm●端子形状…ハンダ端子●接触抵抗…10mΩ以下●接点仕様…銀●使用温度範囲…-30～85℃●操作部形状…基本レバー●パネル取付方法…ねじ取付け●パネル取付穴寸法目安…φ6.5mm●取付可能パネル厚目安…最大5.5mm●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●スイッチ特性の〈〉はモメンタリになります。

商品コード：

4518340010369

型番…M-N22S1S●極数…2極双投●スイッチ特性…ON-ON●接点容量…6A125VAC3A250VAC4A30VDC●パネルカット…6.5mm●端子形状…ハンダ端子●接触抵抗…10mΩ以下●接点仕様…銀●使用温度範囲…-30～85℃●操作部形状…基本レバー●パネル取付方法…ねじ取付け●パネル取付穴寸法目安…φ6.5mm●取付可能パネル厚目安…最大5.5mm●スイッチ特性の〈〉はモメンタリになります。

商品コード：

4518340010536

型番…M-N32S1S●極数…3極双投●スイッチ特性…ON-ON●接点容量…4A125VAC2A250VAC3A30VDC●パネルカット…6.5mm●端子形状…ハンダ端子●接触抵抗…10mΩ以下●接点仕様…銀●使用温度範囲…-30～85℃●操作部形状…基本レバー●パネル取付方法…ねじ取付け●パネル取付穴寸法目安…φ6.5mm●取付可能パネル厚目安…最大5.5mm●スイッチ特性の〈〉はモメンタリになります。58×66×17●梱包重量8g

商品コード：

4518340010802

型番…M-N12S1E●極数…単極双投●スイッチ特性…ON-ON●接点容量…6A125VAC3A250VAC4A30VDC●パネルカット…6.5mm●端子形状…ハンダ端子●接触抵抗…10mΩ以下●操作部形状…フラットレバー●使用温度範囲…－30～85℃●用途…OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等●パネル取付方法…ねじ取付け●取付可能パネル厚目安…最大5.5mm●軽快な切換え動作●誤作動防止レバーロック型●特殊銀合金の接点：高い接触安定性、長寿命●シーソー方式採用●UL94V-0のケース●優れた耐蝕性能、絶縁性の向上●接触部の高い接触信頼性、フラックスの浸入、端子ガタの発生を防止

商品コード：

4518340010888

型番…M-N22S1E●極数…2極双投●スイッチ特性…ON-ON●接点容量…6A125VAC3A250VAC4A30VDC●パネルカット…6.5mm●端子形状…ハンダ端子●接触抵抗…10mΩ以下●操作部形状…フラットレバー●使用温度範囲…－30～85℃●用途…OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等●パネル取付方法…ねじ取付け●取付可能パネル厚目安…最大5.5mm●軽快な切換え動作●誤作動防止レバーロック型●特殊銀合金の接点：高い接触安定性、長寿命●シーソー方式採用●UL94V-0のケース●優れた耐蝕性能、絶縁性の向上●接触部の高い接触信頼性、フラックスの浸入、端子ガタの発生を防止

商品コード：

4518340010901

型番…M-N22S1L●極数…2極双投●スイッチ特性…ON-ON●接点容量…6A125VAC3A250VAC4A30VDC●パネルカット…6.5mm●端子形状…ハンダ端子●接触抵抗…10mΩ以下●使用温度範囲…－30～85℃●用途…OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等●誤動作防止レバーロック型●レバー倒れ角度が大きく、下降防止機構付き59×60×19●梱包重量8g

商品コード：

4518340011069

型番…M-N12S1W●極数…単極双投●スイッチ特性…ON-ON●パネルカット(mm)…6.5●定格容量…6A125VAC3A250VAC4A30VDC●接点仕様…銀●使用温度範囲…－30～85℃●操作部形状…基本レバー●端子部形状…はんだ端子●パネル取付方法…ねじ取付け●取付可能パネル厚目安…最大4.9mm●付加機能…パネルシール●防水形●軽快な切換え動作●レバー倒れ角度が大きく、下降防止機構付き●特殊銀合金の接点：高い接触安定性、長寿命●シーソー方式採用●UL94V-0のケース●優れた耐蝕性能、絶縁性の向上、接触部の高い接触信頼性●フラックスの浸入、端子ガタの発生を防止●OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等に。63×46×37●梱包重量2g

商品コード：

4518340011090

型番…M-N22S1W●極数…2極双投●スイッチ特性…ON-ON●パネルカット(mm)…6.5●定格容量…6A125VAC3A250VAC4A30VDC●接点仕様…銀●使用温度範囲…－30～85℃●操作部形状…基本レバー●端子部形状…はんだ端子●パネル取付方法…ねじ取付け●取付可能パネル厚目安…最大4.9mm●付加機能…パネルシール●防水形●軽快な切換え動作●レバー倒れ角度が大きく、下降防止機構付き●特殊銀合金の接点：高い接触安定性、長寿命●シーソー方式採用●UL94V-0のケース●優れた耐蝕性能、絶縁性の向上、接触部の高い接触信頼性●フラックスの浸入、端子ガタの発生を防止●OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等に。

商品コード：

4518340011465

型番…MS-N12S1A●極数…単極双投●定格容量…3A125VAC2A250VAC●スイッチ特性…ON-ON●パネルカット(mm)…6.8×4.6●サイズ…10.9×6.6×12.7mm※操作部除く、パネル取付板除く●使用温度範囲…－30～85℃●端子部形状…はんだ端子●パネル取付方法…ねじ取付け●非照光式スライドスイッチ(Mシリーズ)●フラックス浸入対策、連続取付が可能●はぎれの良い操作感覚●操作性、視認性のよい大きなストローク●UL94V-0のケース(※UL-94はプラスチック部材の難燃規格です）●接点仕様…銀52×32×21●梱包重量2g

商品コード：

4518340011564

型番…MS-N13S1A●極数…単極双投●定格容量…3A125VAC2A250VAC●スイッチ特性…ON-OFF-ON●パネルカット(mm)…8.1×4.6●サイズ…12.1×11.4×12.7mm※操作部除く、パネル取付板除く●接点仕様…銀●使用温度範囲…－30～85℃●端子部形状…はんだ端子●パネル取付方法…ねじ取付け●非照光式スライドスイッチ(Mシリーズ)●フラックス浸入対策、連続取付が可能●はぎれの良い操作感覚●操作性、視認性のよい大きなストローク●UL94V-0のケース(※UL-94はプラスチック部材の難燃規格です）147×137×32●梱包重量4g

商品コード：

4518340011588

型番…AR9B291●φ22、φ25mmコマンドスイッチ専用●サイズ…19.3×29×27mm●仕様…b接点●色…橙●適応機種…EA940DA-15、-16、-41、-42、-111、-112●梱包サイズ:110×28×50●梱包重量10g

商品コード：

4518340467958

型番…AH164-ZT●パネルカットφ16mm用●長角平形(18×24)表示灯●トランス無し●LEDDC24V球付●定格電圧…DC24V●サイズ…24(W)×34(D)×18(H)mm●色…赤●梱包サイズ:115×18×50●梱包重量8g

商品コード：

4518340469440

型番…AH164-ZT●パネルカットφ16mm用●長角平形(18×24)表示灯●トランス無し●LEDDC24V球付●定格電圧…DC24V●サイズ…24(W)×34(D)×18(H)mm●色…緑●梱包サイズ:140×18×50●梱包重量9g

商品コード：

4518340471269

型番…AH164-ZT●パネルカットφ16mm用●長角平形(18×24)表示灯●トランス無し●LEDDC24V球付●定格電圧…DC24V●サイズ…24(W)×34(D)×18(H)mm●色…橙●梱包サイズ:110×18×50●梱包重量9g

商品コード：

4518340474345

型番…AH164-ZT●パネルカットφ16mm用●長角平形(18×24)表示灯●トランス無し●LEDDC24V球付●定格電圧…DC24V●サイズ…24(W)×34(D)×18(H)mm●色…黄●梱包サイズ:100×18×50●梱包重量9g

商品コード：

4518340475267

●パネルカット…28.6×13.7mm●定格容量…15A125VAC●パネル厚…0.5～0.7mm●ツマミ色…白●極数…単極●スイッチ特性…ON-OFF●照光式●梱包サイズ:90×16×50●梱包重量9g

商品コード：

4518340624764

●パネルカット…28.6×13.7mm●定格容量…15A125VAC●パネル厚…0.5～0.7mm●ツマミ色…オレンジ●極数…単極●重量…9.1g●スイッチ特性…ON-OFF●照光式●梱包サイズ:115×14×50●梱包重量10g

商品コード：

4518340624771

●パネルカット…30×11.8mm●定格容量…10A125VAC、5A250VAC●回路…ON-ON、単極双投●パネル厚…0.5～2.6mm●ツマミ色…白●梱包サイズ:95×16×50●梱包重量6g

商品コード：

4518340624788

●パネルカット…19.2×12.2mm●定格容量…12A125VAC、6A250VAC●パネル厚…0.6～2.2mm●ツマミ色…黒●極数…単極双投●スイッチ特性…ON-ON●梱包サイズ:120×16×50●梱包重量4g

商品コード：

4518340624818

●パネルカット…19.2×12.9mm●接点容量…10A125VAC●ツマミ色…赤●本体色…黒●スイッチ特性…ON-OFF●2極単投、ファストン端子●梱包サイズ:80×13×50●梱包重量5g

商品コード：

4518340624825

●パネルカット…19.2×12.9mm●接点容量…10A125VAC●ツマミ色…白●本体色…黒●スイッチ特性…ON-OFF●2極単投、ファストン端子●梱包サイズ:70×15×50●梱包重量5g

商品コード：

4518340624856

●パネルカット…19.2×12.9mm●接点容量…10A125VAC●ツマミ色…黒●本体色…黒●スイッチ特性…ON-OFF●2極単投、ファストン端子●梱包サイズ:80×15×50●梱包重量5g

商品コード：

4518340624863

●パネルカット…φ12.5mm●定格…15A125VAC●回路…ON-ON(2極双投)●パネル厚…3.0mm以下●サイズ…22.6×38×47(H)mm●ツマミ色…赤●梱包サイズ:105×23×65●梱包重量17g

商品コード：

4518340624917

●パネルカット…φ12.5mm●定格…15A125VAC●回路…ON-ON(2極双投)●パネル厚…3.0mm以下●サイズ…22.6×38×47(H)mm●ツマミ色…黒●梱包サイズ:100×65×22●梱包重量17g

商品コード：

4518340624924

●パネルカット…φ12.5mm●定格…16A125VAC●回路…ON-ON(2極双投)●パネル厚…3.0mm以下●サイズ…43.5×24×48(H)mm●梱包サイズ:90×24×65●梱包重量17g

商品コード：

4518340624931

●パネルカット…14.5×16mm●定格…3A125VAC/2A30VDC●回路…プッシュON(モメンタリ)●パネル厚…3.0mm以下●サイズ…18×18×24.2(H)mm●ツマミ色…赤●ケース色…黒●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●梱包サイズ:90×18×50●梱包重量6g

商品コード：

4518340624948

●パネルカット…14.5×16mm●定格…3A125VAC/2A30VDC●回路…プッシュON(モメンタリ)●パネル厚…3.0mm以下●サイズ…18×18×24.2(H)mm●ツマミ色…白●ケース色…黒●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●梱包サイズ:80×18×50●梱包重量6g

商品コード：

4518340624955

●パネルカット…φ7.5mm●定格…500mA125VAC●回路特性…単極単投(モメンタリ)●パネル厚…1.5mm以下●サイズ…φ9.5×28mm●ツマミ色…赤●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●梱包サイズ:65×10×50●梱包重量4g

商品コード：

4518340624962

●パネルカット…φ7.5mm●定格…500mA125VAC●回路特性…単極単投(モメンタリ)●パネル厚…1.5mm以下●サイズ…φ9.5×28mm●ツマミ色…青●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●梱包サイズ:95×10×50●梱包重量4g

商品コード：

4518340624979

●パネルカット…φ7.5mm●定格…500mA125VAC●回路特性…単極単投(モメンタリ)●パネル厚…1.5mm以下●サイズ…φ9.5×28mm●ツマミ色…黄●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●梱包サイズ:110×11×50●梱包重量4g

商品コード：

4518340624986

●パネルカット…φ7.5mm●定格…500mA125VAC●回路特性…単極単投(モメンタリ)●パネル厚…1.5mm以下●サイズ…φ9.5×28mm●ツマミ色…緑●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●梱包サイズ:70×12×50●梱包重量4g

商品コード：

4518340624993

●パネルカット…φ7.5mm●定格…500mA125VAC●回路特性…単極単投(モメンタリ)●パネル厚…1.5mm以下●サイズ…φ9.5×28mm●ツマミ色…白●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●梱包サイズ:90×10×50●梱包重量4g

商品コード：

4518340625006

●型式…SDM-110C●定格…10A125VAC●回路…プッシュON●取付サイズ…22.2×10.3mm●重量…4g●レバー付●梱包サイズ:70×9×50●梱包重量5g

商品コード：

4518340625020

●型式…SDM-110C●定格…10A125VAC●回路…プッシュON●取付サイズ…22.2×10.3mm●重量…3g●レバーなし●梱包サイズ:80×4×50●梱包重量3g

商品コード：

4518340625037

型番…DR22E3L●パネルカットφ22、φ25mm兼用●φ22mm表示燈●LEDAC/DC24V球付●材質…本体：ポリカーボネイト●色…赤●定格電圧…AC110V●トランス付●梱包サイズ:106×33×58●梱包重量74g

商品コード：

4518340683563

型番…DR22E3L●パネルカットφ22、φ25mm兼用●φ22mm表示燈●LEDAC/DC24V球付●材質…本体：ポリカーボネイト●色…緑●定格電圧…AC110V●トランス付●梱包サイズ:105×30×55●梱包重量74g

商品コード：

4518340684546

型番…DR22E3L●パネルカットφ22、φ25mm兼用●φ22mm表示燈●LEDAC/DC24V球付●材質…本体：ポリカーボネイト●色…橙●定格電圧…AC110V●トランス付●梱包サイズ:106×31×55●梱包重量74g

商品コード：

4518340686137

型番…DR22E3L●パネルカットφ22、φ25mm兼用●φ22mm表示燈●LEDAC/DC24V球付●材質…本体：ポリカーボネイト●色…白●定格電圧…AC110V●トランス付●梱包サイズ:105×28×55●梱包重量74g

商品コード：

4518340690929

型番…DR22E3L●パネルカットφ22、φ25mm兼用●φ22mm表示燈●LEDAC/DC24V球付●材質…本体：ポリカーボネイト●色…赤●定格電圧…AC220V●トランス付●梱包サイズ:105×30×55●梱包重量74g

商品コード：

4518340690998

型番…DR22E3L●パネルカットφ22、φ25mm兼用●φ22mm表示燈●LEDAC/DC24V球付●材質…本体：ポリカーボネイト●色…緑●定格電圧…AC220V●トランス付●梱包サイズ:105×31×55●梱包重量74g

商品コード：

4518340691018
