スイッチ

型番…S-832●極数…3極双投●スイッチ特性…ON-ON●詳細表示用電流容量1…30A125VAC●パネルカット…12.5mm●取付可能パネル厚目安…5.5Max.mm●パネル取付方法…ねじ取付けタイプ●操作部形状…基本レバー●端子部形状…ねじ端子●接触抵抗…10mΩ以下(DC5V1Aにて)●絶縁抵抗…DC500V1GΩ以上●耐電圧…AC2.0kV1分間以上●機械的開閉耐久性…50,000回以上●電気的開閉耐久性…25,000回以上●レバー倒れ角度(α)…28°●使用温度範囲…-10～+70℃●大電流用小形トグルスイッチ●非照光式●ケース成形材料は難燃剤UL94V-0の特殊樹脂。●耐アーク性、絶縁性、自己消化性に優れています。●梱包サイズ:64×84×47●梱包重量138g

商品コード：

4550061264492

型番…S-833●極数…3極双投●スイッチ特性…ON-OFF-ON●詳細表示用電流容量1…30A125VAC●パネルカット…12.5mm●取付可能パネル厚目安…5.5Max.mm●パネル取付方法…ねじ取付けタイプ●操作部形状…基本レバー●端子部形状…ねじ端子●接触抵抗…10mΩ以下(DC5V1Aにて)●絶縁抵抗…DC500V1GΩ以上●耐電圧…AC2.0kV1分間以上●機械的開閉耐久性…50,000回以上●電気的開閉耐久性…25,000回以上●レバー倒れ角度(α)…28°●使用温度範囲…-10～+70℃●大電流用小形トグルスイッチ●非照光式●ケース成形材料は難燃剤UL94V-0の特殊樹脂。●耐アーク性、絶縁性、自己消化性に優れています。●梱包サイズ:65×85×47●梱包重量138g

商品コード：

4550061264508

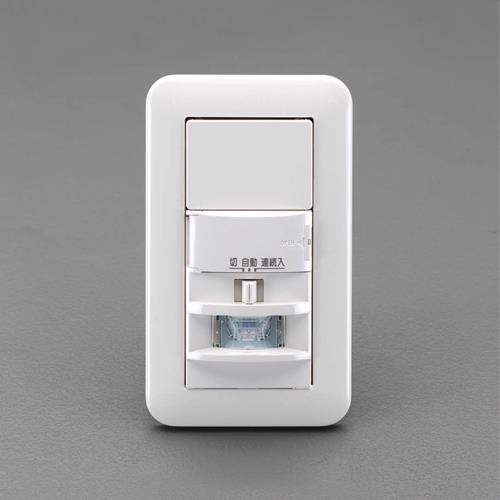

●メーカー…パナソニック(Panasonic)●型番…WTKP1811WKP●定格容量…1.2A・AC100V●サイズ…70×45×120mm●重量…116g●2線式・3路配線対応形●点灯時間が調整可能(約10秒~30分)●スイッチは切・自動・連続入の3パターンで切替できます｡●熱線センサー付き自動スイッチで､人が近付くと自動で点灯します｡

商品コード：

4550061405413

型番…AH164-ZT●色…白●定格電圧…DC24V●サイズ…24(W)×34(D)×18(H)mm●長角平形(18×24)表示灯●トランス無し●LEDDC24V球付●パネルカットφ16mm用●高輝度LED照光品「ぴかりくん」を標準化●金貼り接点とスライド構造により5V、1mAでの使用が可能●接点の追加・交換が容易●標準品でUL/CSA規格およびTUV(EN規格)を認定取得CEマーク表示をしています●梱包サイズ:142×52×25●梱包重量6g

商品コード：

4550061405925

型番…APN122DNPW●定格電圧…AC/DC24V●色…乳白色●保護構造…IP65●取付穴サイズ…φ30mm●照光部形状…丸形●レンズ部形状…突形●パネルカットφ30mm用●LEDAC/DC24V球付●RoHS適合品●梱包サイズ:55×48×47●梱包重量50g

商品コード：

4550061454909

●タイプ：一般形●ハウジング形状：正方形●プランジャタイプ：フラット形●操作部形状：丸形●操作部色：青●操作部寸法：φ7mm●LED：無●実装：-●こちらの商品は事業者様向け商品です。

商品コード：

2500100018199

●ペダル・ボディともABS樹脂製で高信頼性のミニ形フットスイッチです。●こちらの商品は事業者様向け商品です。

商品コード：

2500100039149

●10A　125VAC　、6A　250VAC（UL、CUL）絶縁抵抗：DC　500V　100MΩ以上接触抵抗：DC　2-4V　1A　20mΩ以下耐電圧：AC　1500V　FOR　1　Min温度範囲：0℃　TO　125℃電気的耐久性：10000　サイクル●こちらの商品は事業者様向け商品です。

商品コード：

2500100547088

●本体色クリアグリーン●対応スイッチM12取付けねじ用●こちらの商品は事業者様向け商品です。

商品コード：

2500100547095

●本体色クリアオレンジ●対応スイッチM12取付けねじ用●こちらの商品は事業者様向け商品です。

商品コード：

2500100547101

型番…AH164-TL●パネルカットφ16mm用●接点仕様…1a1b●サイズ…21(W)×52.5(D)×18(H)mm●定格…AC/DC250V5A●LED球…DC24V●材質…本体：ポリカーボネイト●色…緑●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●梱包サイズ:115×18×50●梱包重量15g

商品コード：

4518340444607

型番…AH164-TL●パネルカットφ16mm用●接点仕様…1a1b●サイズ…21(W)×52.5(D)×18(H)mm●定格…AC/DC250V5A●LED球…DC24V●材質…本体：ポリカーボネイト●色…橙●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●梱包サイズ:117×18×52●梱包重量15g

商品コード：

4518340445192

型番…AR22PR●パネルカット…φ22、φ25mm共用●接点仕様…1a1b●材質…本体：ポリカーボネイト●サイズ…30×63×44mm●定格…AC/DC600V10A●ノッチ数…2●梱包サイズ:105×45×55●梱包重量44g

商品コード：

4518340445284

●メーカー…NKKスイッチズ●型番…AT-402-K●用途…工作機械､輸送機器､建築・土木機器､食品機械､厨房機器等のトグルスイッチ用防水キャップ●サイズ…φ18×23.3mm●重量…約3g●色…黒●トグルスイッチ用防水キャップ●M12ブッシング用●使用効果:パネルシール●※組み合わせて使用できる商品は､【その他関連】を参照ください｡●防水キャップを装着することにより､パネル表面からスイッチ本体内部､及びパネル裏面への浸水はありません｡

商品コード：

4518340445512

●メーカー…NKKスイッチズ●型番…AT-428●用途…工作機械､輸送機器､建築・土木機器､食品機械､厨房機器等のトグルスイッチ用防水キャップ●サイズ…φ10.8×14.3mm●重量…約5g●色…黒●超小形トグルスイッチ用防水キャップ●M6ブッシング用●使用効果:パネルシール●※組み合わせて使用できる商品は､【その他関連】を参照ください｡●防水キャップを装着することにより､パネル表面からスイッチ本体内部､及びパネル裏面への浸水はありません｡

商品コード：

4518340445529

●メーカー…NKKスイッチズ●型番…AT-4041●用途…工作機械､輸送機器､建築・土木機器､食品機械､厨房機器等の押しボタンスイッチ用防水キャップ●サイズ…φ10.8×8.5mm●色…黒●押しボタンスイッチ用防水キャップ●※付属のボタン金具は､防水キャップをモメンタリ形スイッチに装着する際にご使用ください｡オルタネート形スイッチには防水キャップのみで装着可能です｡●※組み合わせて使用できる商品は､【その他関連】を参照ください｡

商品コード：

4518340445536

型番…AH164-TL●パネルカットφ16mm用●接点仕様…1a1b●サイズ…21(W)×52.5(D)×18(H)mm●定格…AC/DC250V5A●LED球…DC24V●材質…本体：ポリカーボネイト●色…白●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●梱包サイズ:106×18×52●梱包重量15g

商品コード：

4518340446892

型番…AH164-TL●パネルカットφ16mm用●接点仕様…1a1b●サイズ…21(W)×52.5(D)×18(H)mm●定格…AC/DC250V5A●LED球…DC24V●材質…本体：ポリカーボネイト●色…黄●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●梱包サイズ:120×18×50●梱包重量16g

商品コード：

4518340447967

型番…AH164-J2●パネルカットφ16mm用●1a1b接点●サイズ…18×24mm●鍵抜け位置…左のみ●梱包サイズ:110×25×40●梱包重量31g

商品コード：

4518340448100

●メーカー…IDEC●型番…APN1QH2DNPW●照光種別…LED照光●受金…BA9S●定格電圧…AC/DC100/120V●照光部形状…丸形●端子形状…M3ねじ端子●色…乳白色●φ30mmパイロットランプ

商品コード：

4518340570979

●メーカー…IDEC●型番…UPQN4QH2DR●受金…BA9S●定格電圧…AC/DC100/120V●色…赤●レンズ部形状…長角型/記名式●保護構造…IP40●端子形状…M3ねじ端子●取付穴サイズ…φ30mm●LED照光

商品コード：

4518340571471

型番…AH164-P●パネルカットφ16mm用●接点仕様…1a1b●長角ツマミ形(18×24)●サイズ…24(W)×61(D)×18(H)mm●定格…AC/DC250V5A●ノッチ数…2●接点構成…1a1b●梱包サイズ:105×23×40●梱包重量20g

商品コード：

4518340711198

●パネルカット…φ20.4mm●定格容量…10A125VAC●回路…単極単投(ON-OFF)●パネル厚…0.5～2.0mm●LED色…緑●ツマミ…黒●ケース…黒●梱包サイズ:100×27×50●梱包重量5g

商品コード：

4518340863453

●パネルカット…φ20.4mm●定格容量…10A125VAC●回路…単極単投(ON-OFF)●パネル厚…0.5～2.0mm●LED色…赤●ツマミ…黒●ケース…黒●梱包サイズ:115×26×50●梱包重量5g

商品コード：

4518340863460

●パネルカット…φ20.4mm●定格容量…10A125VAC●パネル厚…0.5～2.0mm●単極単投(ON-OFF)●ランプ色…白●梱包サイズ:110×23×50●梱包重量5g

商品コード：

4518340863484

●型式…BSE230●ON・OFFスイッチ●ケースがプラスチック製なのでアースを取る必要がありません。●サイズ…45(W)×93(H)×43.5(D)mm●極数…3P(三相)●定格通電電流…30A●梱包サイズ:95×48×45●梱包重量110g

商品コード：

4518340863507

●型式…BSE215●ON・OFFスイッチ●ケースがプラスチック製なのでアースを取る必要がありません。●サイズ…38(W)×83(H)×40.5(D)mm●極数…3P(三相)●定格通電電流…15A●梱包サイズ:85×40×42●梱包重量80g

商品コード：

4518340863521

型番…SWCK-66●サイズ…58×64×40mm●材質…カバー：ポリカーボネート(透明)マグネット：ネオジム磁石ニッケルめっき付●押ボタンや操作スイッチなどの誤操作防止用カバーとしてご使用ください。●樹脂カバーにマグネットが付いており、取付け・取外しが簡単です。●従来型と同様にφ40ｍｍ程度の押ボタンに合うサイズです。マグネット構造を変更し、約40%サイズダウンしています。●ネオジム磁石の磁力により、不意な接触によるカバーのズレ、脱落が生じにくくなりました。●梱包サイズ:151×185×45●梱包重量40g

商品コード：

4550061786451

型番…SWC-90●サイズ…90×89×82mm●材質…AS樹脂（透明)マグネット付●カムスイッチの誤操作防止用カバーとしてご使用ください。●樹脂カバーにマグネットが付いておりますので、取付け、取外しが簡単です。※樹脂磁石は固着する可能性があるので、高温多湿な環境を避け、定期的に取り外してください。●梱包サイズ:193×198×90●梱包重量96g

商品コード：

4550061786468

型番…SWC-74K●サイズ…88.6×74×64mm●材質…カバー：ポリカーボネート(透明)マグネットキャッチ：PP樹脂(白)+等方性フェライト磁石●カムスイッチの誤操作防止用カバーとしてご使用ください。●樹脂カバーにマグネットが付いておりますので、取付け、取外しが簡単です。※樹脂磁石は固着する可能性があるので、高温多湿な環境を避け、定期的に取り外してください。●梱包サイズ:208×208×76●梱包重量84g

商品コード：

4550061786475

●材質：アルミニウム●直径12mm用●トグルスイッチ用●ON側地色：赤●OFF側地色：黒●コード品番：EA940DH-292●こちらの商品は事業者様向け商品です。

商品コード：

2500100666796

●本体色クリアブルー●対応スイッチM12取付けねじ用●こちらの商品は事業者様向け商品です。

商品コード：

2500100727190

●本体色カーボン調ブラック●対応スイッチM12取付けねじ用●こちらの商品は事業者様向け商品です。

商品コード：

2500100727206

●取付穴寸法・取付形状：φ22●動作方式：モメンタリ形●操作部形状：正角形●接点構成：1a1b●接点材料：銀接点●操作部形状：平形●照光部定格電圧：AC/DC24V●ボタン色/照光色：青（S）●端子形状：ねじ（Mはんだづけ.プリント基板用端子形）●保護構造：IP65●照光種別：LED照光●こちらの商品は事業者様向け商品です。

商品コード：

2500100832825

●パネルカットφ16mm用●富士電機●長角平形（18×24）表示灯●トランス無し●LED　DC24V球付●定格電圧：DC24V●サイズ：24（W）×34（D）×18（H）mm●色：赤●型式：AH164-ZTRE3●こちらの商品は事業者様向け商品です。

商品コード：

2500100881274

●Slide　Switch　CUS　Series●Low-profile　multi-position　SMT　pcb　slide　switches●Gold　coated　contacts　for　superior　contact　stability　Very　low　profile：body　height　only　1.4mm　Lead-free　and　cadmium-free　design●入数：1袋（5個入）●コンタクトのコンフィギュレーション：SPDT●装着タイプ：PCB●コンタクト定格電流：300mA　@　4V　dc●ターミナルタイプ：スルーホール●アクチュエータタイプ：スライド●接触抵抗：70mΩ●コンタクト材質：銅合金、金めっき●RoHS適合状況：適合●コード番号：602-3633●こちらの商品は事業者様向け商品です。

商品コード：

2500100033390

●タンブラースイッチとも呼ばれるON-OFFの波動スイッチです。パネルに穴を開けて取り付けてご使用ください。●操作部形状：長方形●操作部表示：ON-OFF表示●極数：単極単投●スイッチ特性：ON-OFF●端子部形状：はんだ端子●定格：AC125V-5A・AC250V-3A●本体部カラー：黒●操作部カラー：黒●実装：パネルスナップイン●こちらの商品は事業者様向け商品です。

商品コード：

2500100188397

●ネオンランプのついた波動スイッチ（ON-OFF）です。ネオンランプはスイッチ内で電流制限抵抗と共にスイッチの負荷側に接続されています。このためメーカーではAC75V～125Vでの使用を推奨しています。取り付けはめ込み型です。●操作部形状：長方形●操作部表示：無●極数：単極単投●機能動作：ON-OFF●端子部形状：タブ端子●定格：AC125V-15A●照光タイプ：ネオンランプ（AC125V用）●本体部カラー：黒●操作部カラー：透明赤●実装：パネルスナップイン●こちらの商品は事業者様向け商品です。

商品コード：

2500100191793

●M4形シリーズはABS樹脂製小形フットスイッチで、その高信頼性、デザインから多種多様に調和し使用できます。●後ヒンジの特長を生かし、座りながらの作業にも踏みやすさを評価されており幅広くご使用頂けます。1c接点小形ABS樹脂製フットスイッチ。●【主な用途】●縫製機器、医療機器、産業機器、運輸車両、設備機器、電子機器、測定機器、木工機器、民生機器、各種電気機器など全般●動作特性モーメンタリー●定格3A-250V　AC●内蔵スイッチMICROスイッチ　V形●接点構成1c●附属コードVCTF0.75X3芯X1M●動作力10N●保護構造IP30●材質ABS樹脂●カラーグレー●重量170g●対応保護カバーOFL-CSOFL-C●原産国日本●こちらの商品は事業者様向け商品です。

商品コード：

2500100226464

●操作部形状：丸●操作部表示：LED●極数：単極単投●機能動作：ON-OFF●端子部形状：はんだ端子●定格：AC125V-5A・AC250V-3A●照光タイプ：LED赤●本体部カラー：黒●操作部カラー：黒●実装：パネルスナップイン●こちらの商品は事業者様向け商品です。

商品コード：

2500100541857

●アルプス電気SSCMシリーズ小型検出スイッチ●アルプス電気SSCMシリーズの低プロファイル検出スイッチ（双方向アクチュエータ搭載）です。SSCMシリーズには、位置決めラグのあり　/　なしの両方が用意されています。この検出スイッチは、基板に簡単に実装することができます。●特長と利点　低プロファイル1.5　mmボディ　双方向アクチュエータ　平均故障間隔（MTBF）：　50,000回●入数：1袋（5個入）●コンタクトのコンフィギュレーション：SPDT●装着タイプ：PCB●アクチュエータタイプ：レベル●コンタクト定格電流：1　mA●動作温度　Min：-10°C●動作温度　Max：+60°C●RoHS適合状況：適合●コード番号：123-9026●こちらの商品は事業者様向け商品です。

商品コード：

2500100560629

型番…ABN111B●押釦色…黒●接点構成…1a1b●定格容量…600V/10A●端子ねじ…M3.5●保護構造…IP65●ボタン径…39mm●動作方式…モメンタリ形●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●パネルカットφ30mm用●RoHS適合品●梱包サイズ:70×45×45●梱包重量62g

商品コード：

4548745102185

●メーカー…パナソニック(Panasonic)●型番…WH5203WP●定格容量…3A/250V●適用電線…0.75m㎡●サイズ…62×26×18(H)mm●重量…25g●平形コード用

商品コード：

4548745187199

型番…OT-02B-Y●型式…OT-02B●動作力…約12N（φ15押圧板）●定格…1A28VAC/DC●使用温度範囲…-10～60℃●付属コード…VFF0.75m㎡0.5m付●色…黄●長さ…1ｍ●密封防滴型（IP54相当）●各種自動化機器や防犯用およびセーフティエッジの内蔵センサなどに。●OC-06チャンネル付●焼入れ処理したバネ材に厚く銅メッキを施した電導板の両端をマイラー(ポリフィルム)で絶縁保持してあり、その周囲を外被材(PVC)で押出成形被覆をしたスナップアクション接点のテープ状スイッチです。●産業機器(各種工作機械など)、運輸車輛(電車、バスなど)、木工機器、縫製機器、設備機器、医療機器、測定機器、民生機器など全般●梱包サイズ:50×1100×50●梱包重量120g

商品コード：

4548745217841

型番…OT-02B-Y●型式…OT-02B●動作力…約12N(φ15押圧板)●定格…1A28VAC/DC●使用温度範囲…-10～60℃●付属コード…VFF0.75m㎡0.5m付●色…黄●長さ…50㎝●密封防滴型（IP54相当）●各種自動化機器や防犯用およびセーフティエッジの内蔵センサなどに。●OC-06チャンネル付●焼入れ処理したバネ材に厚く銅メッキを施した電導板の両端をマイラー(ポリフィルム)で絶縁保持してあり、その周囲を外被材(PVC)で押出成形被覆をしたスナップアクション接点のテープ状スイッチです。●産業機器(各種工作機械など)、運輸車輛(電車、バスなど)、木工機器、縫製機器、設備機器、医療機器、測定機器、民生機器など全般●梱包サイズ:50×600×50●梱包重量60g

商品コード：

4548745217858

型番…OT-02B-B●型式…OT-02B●動作力…約12N（φ15押圧板）●定格…1A28VAC/DC●使用温度範囲…-10～60℃●付属コード…VFF0.75m㎡0.5m付●色…黒●長さ…50㎝●密封防滴型（IP54相当）●各種自動化機器や防犯用およびセーフティエッジの内蔵センサなどに。●OC-06チャンネル付●焼入れ処理したバネ材に厚く銅メッキを施した電導板の両端をマイラー(ポリフィルム)で絶縁保持してあり、その周囲を外被材(PVC)で押出成形被覆をしたスナップアクション接点のテープ状スイッチです。●産業機器(各種工作機械など)、運輸車輛(電車、バスなど)、木工機器、縫製機器、設備機器、医療機器、測定機器、民生機器など全般●梱包サイズ:50×600×50●梱包重量60g

商品コード：

4548745217872

型番…OT-02B-B●型式…OT-02B●動作力…約12N(φ15押圧板)●定格…1A28VAC/DC●使用温度範囲…-10～60℃●付属コード…VFF0.75m㎡0.5m付●色…黒●長さ…1ｍ●密封防滴型（IP54相当）●各種自動化機器や防犯用およびセーフティエッジの内蔵センサなどに。●OC-06チャンネル付●焼入れ処理したバネ材に厚く銅メッキを施した電導板の両端をマイラー(ポリフィルム)で絶縁保持してあり、その周囲を外被材(PVC)で押出成形被覆をしたスナップアクション接点のテープ状スイッチです。●産業機器(各種工作機械など)、運輸車輛(電車、バスなど)、木工機器、縫製機器、設備機器、医療機器、測定機器、民生機器など全般●梱包サイズ:50×1100×50●梱包重量120g

商品コード：

4548745217889

型番…OFL-1●型式…OFL-1●動作力…27N●連式…1連●サイズ…81×162×67mm●誘導負荷値…6A250VAC●付属コード…1.25m㎡3心1m●動作特性…モメンタリ●動作方式（オルタネイトとモメンタリについて）…押ボタンスイッチは、基板の上の切替スイッチとして組み込まれることが主な用途で、多種多様なものが存在します。またスイッチには二通りの動作の種類があり、一度押すとオンになり二度押すとオフになるタイプを「オルタネイト」、押している時のみオンになるタイプを「モメンタリ」と呼びます。●50数年間、国内最高の実績を誇る高信頼性･OFL基本形●スイッチの内蔵区分で各形式が分類されます●コード引出口はシールコネクタ付※コンジットサイズはG1/2(管用平行ネジ)です。●主な用途…産業機器(各種工作機械など)、運輸車輛(電車、バスなど)、木工機器、縫製機器、設備機器、医療機器、測定機器、民生機器など全般●[基本形]最もベーシックなモデル。●梱包サイズ:190×90×65●梱包重量480g

商品コード：

4548745225983

型番…OFL-C●型式…OFL-C●材質…アルミ●フットスイッチ用保護カバー●適用スイッチ…EA940FB-1、-2、FC-1●サイズ…116×162×112mm●[保護カバー、ベース付]材質：アルミ、重量：610g●梱包サイズ:190×140×125●梱包重量610g

商品コード：

4548745228168

●型式…BS215B●露出型●ON-OFFスイッチ●スチール製ケース●サイズ…52×85×49.5mm●極数…3P(三相)●定格通電電流…15A●梱包サイズ:96×54×55●梱包重量190g

商品コード：

4548745559347
