テレビ・映像用部材

【特長】●給電部のケーブル接続部をF座にしたことにより、ケーブルが外れにくく、確実に接続できます。●今までは、前加工が必要だった防水キャップもリニューアル。接栓付同軸ケーブルもそのまま通せ、キャップの加工が不要。●適合マストサイズがφ22~49mmとなり、太いマストにも取付可能。●反射器の組み立ても従来のネジ式から上下に開くだけのワンタッチ構造に変更し、組み立て時の作業効率アップ。【仕様】●受信周波数:470~710MHz(13~52ch)●動作利得(dB):8.5~13.8●適合マスト径(mm):φ22~49●寸法(高さ×幅×長さmm):518×340×1374●質量:0.98kg※アンテナマストは別売りです。

商品コード：

2501300052341

【特長】●強度アップをはかり風にも丈夫!●マストの固定部は、ボルト2本で締め付けてマストをしっかり固定しますので、強風などでもアンテナの方向がズレにくくなっています。●屋根馬の付け根部分のリベットを大きくしたことにより、耐風速が従来品の40m/sから50m/sと強度アップしました。【仕様】●棟瓦の幅:250mm、高さ170mmまで対応●股幅:355mm●全長:535mm●適合マスト径(mm):φ25~32

商品コード：

2501300052358

【特長】●強度アップをはかり風にも丈夫!●マストの固定部は、ボルト2本で締め付けてマストをしっかり固定しますので、強風などでもアンテナの方向がズレにくくなっています。●屋根馬の付け根部分のリベットを大きくしたことにより、耐風速が従来品の40m/sから50m/sと強度アップしました。【仕様】●棟瓦の幅:250mm、高さ170mmまで対応●股幅:355mm●全長:535mm●適合マスト径(mm):φ25~32

商品コード：

2501300052365

【特長】●強度アップをはかり風にも丈夫!●マストの固定部は、ボルト2本で締め付けてマストをしっかり固定しますので、強風などでもアンテナの方向がズレにくくなっています。●屋根馬の付け根部分のリベットを大きくしたことにより、耐風速が従来品の40m/sから50m/sと強度アップしました。【仕様】●棟瓦の幅:315mm、高さ210mmまで対応(ステー金具付属)●股幅:400mm●全長:650mm●適合マスト径(mm):φ25~32

商品コード：

2501300052372

【特長】●強度アップをはかり風にも丈夫!●マストの固定部は、ボルト2本で締め付けてマストをしっかり固定しますので、強風などでもアンテナの方向がズレにくくなっています。●屋根馬の付け根部分のリベットを大きくしたことにより、耐風速が従来品の40m/sから50m/sと強度アップしました。【仕様】●棟瓦の幅:315mm、高さ210mmまで対応(ステー金具付属)●股幅:400mm●全長:650mm●適合マスト径(mm):φ25~32

商品コード：

2501300052389

【特長】●アンテナ取付金具●近年のゲリラ豪雨や強風などに合わせ耐候性を強化しました(耐風速50m/s)●壁面取付金具●軒先の長さに合わせて選べる●取付部が小さくスッキリ取付け可能●軒先・軒下・破風板用【仕様】●質量(kg):0.5●適合マスト径(mm):Φ22~27.2●材質(処理):塗装●取付寸法(mm):突出し寸法165

商品コード：

2501300052402

【特長】●アンテナ取付金具●近年のゲリラ豪雨や強風などに合わせ耐候性を強化しました(耐風速50m/s)●壁面取付金具●軒先の長さに合わせて選べる●取付部が小さくスッキリ取付け可能●軒先・軒下・破風板用【仕様】●質量(kg):1.0●適合マスト径(mm):Φ22~32●材質(処理):溶融亜鉛メッキ●取付寸法(mm):突出し寸法200

商品コード：

2501300052419

【特長】●アンテナ取付金具●近年のゲリラ豪雨や強風などに合わせ耐候性を強化しました(耐風速50m/s)●壁面取付金具●軒先の長さに合わせて選べる●取付部が小さくスッキリ取付け可能●軒先・軒下・破風板用【仕様】●質量(kg):1.1●適合マスト径(mm):Φ22~32●材質(処理):溶融亜鉛メッキ●取付寸法(mm):突出し寸法300

商品コード：

2501300052426

【特長】●アンテナ取付金具●近年のゲリラ豪雨や強風などに合わせ耐候性を強化しました(耐風速50m/s)●ベランダ取付金具●格子・壁面・鋼管用【仕様】●適合マスト径(mm):Φ38●材質(処理):溶融亜鉛メッキ●マスト長(mm):583●取付寸法(mm):突出し寸法300

商品コード：

2501300052433

【特長】●アンテナ取付金具●近年のゲリラ豪雨や強風などに合わせ耐候性を強化しました(耐風速50m/s)●ベランダ取付金具●コンクリート手すり用【仕様】●適合マスト径(mm):Φ38●材質(処理):溶融亜鉛メッキ●マスト長(mm):374●取付幅(mm):60~300

商品コード：

2501300052440

【特長】●業界トップクラスの受信性能●太陽光発電システムや片流れ屋根で屋根馬が設置できない住宅にも最適●近年の異常気象に対応●ブースターを背面にスッキリ取付け。露出しないので外観もキレイ●業界最軽量で省施工●新型防水キャップで簡単取付け●分かりやすいワンタッチ施工【仕様】●受信周波数(MHz):470~710(ch.13~52)●偏波面:水平専用●インピーダンス(Ω):75(F形)●利得(dB):7.8~9.8(標準値)/7.5~9.7(規格値)●VSWR:2.5以下●前後比(dB):9~18●半値幅(°):75~86●耐風速(m/s):50※耐風速は破壊風速(アンテナに風圧を加えている間アンテナの一部または全部が飛散しない最大風速)です。●使用温度範囲(℃):-20~+50●適合マスト径(mm):マスト:φ22~49/角柱:30×30~45×45/ステンレスバンド(市販品)使用時:φ49以上●方位角調整範囲(°):±60(壁面取付時)●寸法(高さ×幅×奥行mm):590×220×113(壁面取付時、受信面0°の場合)●質量(kg):1.7(アンテナ本体)2.1(取付金具含む)

商品コード：

2501300052457

【特長】●業界トップクラスの受信性能●太陽光発電システムや片流れ屋根で屋根馬が設置できない住宅にも最適●近年の異常気象に対応●ブースターを背面にスッキリ取付け。露出しないので外観もキレイ●業界最軽量で省施工●新型防水キャップで簡単取付け●分かりやすいワンタッチ施工【仕様】●受信周波数(MHz):470~710(ch.13~52)●偏波面:水平専用●インピーダンス(Ω):75(F形)●利得(dB):8.4~10.2(標準値・規格値)●VSWR:2.5以下●前後比(dB):12~22●半値幅(°):71~82●耐風速(m/s):50※耐風速は破壊風速(アンテナに風圧を加えている間アンテナの一部または全部が飛散しない最大風速)です。●使用温度範囲(℃):-20~+50●適合マスト径(mm):マスト:φ22~49/角柱:30×30~45×45/ステンレスバンド(市販品)使用時:φ49以上●方位角調整範囲(°):±60(壁面取付時)●寸法(高さ×幅×奥行mm):626×252×123(壁面取付時、受信面0°の場合)●質量(kg):2.0(アンテナ本体)2.4(取付金具含む)

商品コード：

2501300052464

【特長】●現在の衛星放送＋4K・8K放送をこの1台で受信!●BSアンテナ付け替えだけなら!【仕様】●アンテナ有効径(cm):45●受信周波数(GHz):11.71~12.75/11.73~12.73●局部発振周波数(GHz):10.678/9.505●コンバーター出力周波数(MHz):1032~2072/2224~3224●受信偏波:右旋円偏波/左旋円偏波●上下角調整範囲(度):23~68(中間取付時23~56)●適合マスト径(mm):φ25~49●質量(kg):1.4●セット内容:BS・110度CSアンテナ×1、防水キャップ×1、固定バンド(1本)、クイックマニュアル×1、F形接栓F-5×1、取扱説明書、保証書

商品コード：

2501300052471

【特長】●2K・4K・8K放送に対応!●5C用F形接栓【仕様】●周波数帯域:10~3224MHz●1個入り

商品コード：

2501300053003

【特長】●高シールドプラグ(L形)【仕様】●ハイビジョン放送対応:2K4K8K●使用できる放送:CSBSUHFFMケーブルテレビ●屋内用

商品コード：

2501300053027

【特長】●2K・4K・8K放送に対応!【仕様】●周波数帯域:10~3224MHz●パッケージサイズ:60×110×11mm

商品コード：

2501300053034

【特長】●2K・4K・8K放送に対応!【仕様】●周波数帯域:10~3224MHz●パッケージサイズ:60×110×13mm

商品コード：

2501300053041

【特長】●4c同軸ケーブル用(75Ω)●防水型、屋外用●2K4K8K対応【仕様】●使用できる放送:CSBSUHFFMケーブルテレビ●RoHS適合品

商品コード：

2501300053058

【特長】●5c同軸ケーブル用(75Ω)●防水型、屋外用●2K4K8K対応【仕様】●使用できる放送:CSBSUHFFMケーブルテレビ●RoHS適合品

商品コード：

2501300053065

【特長】●2K4K8K対応。現行の2Kハイビジョン放送にも対応しています●高シールド●電流カット形ダミー抵抗【仕様】●屋内用●C15形F形座用●使用できる放送:CSBSUHFFMケーブルテレビ

商品コード：

2501300053072

【特長】●入力・TV端子通電仕様、壁面テレビ端子●高シールド●RoHS適合品●現行の2Kハイビジョン放送にも対応しています。【仕様】●対応:2K4K8K●使用できる放送:CS、BS、UHF、FM、ケーブルテレビ●質量43g

商品コード：

2501300053133

【特長】●直列ユニット中間用[2K・4K・8K対応]SU7CP2S(P)●入力・出力端子通電仕様●高シールド【仕様】●使用できる放送:CS、BS、UHF、FM、ケーブルテレビ

商品コード：

2501300053140

【特長】●2K4K8K対応●現行の2Kハイビジョン放送にも対応●4C・5C屋内用同軸ケーブル兼用(75Ω)●高シールド【仕様】●使用できる放送:CS、BS、UHF、FM、ケーブルテレビ●使用帯域:10~3224MHz※ご注意・4K・8K放送に対応した低損失の同軸ケーブルをご使用ください・4Cまたは、5C同軸ケーブルをどちらでもご使用できます

商品コード：

2501300053225

【特長】●本体部分ののぞき窓から心線をみることができます●ペンチで挟むだけ、かんたん省施工●4Cケーブル・5Cケーブルに対応●JEITAHSマーク認証済み●2K・4K・8K対応●本体カラーはホワイト【仕様】●使用周波数:10~3224MHz●インピーダンス:入力…75Ω(F形)、出力…75Ω(4Cまたは5Cケーブル直付け)●寸法:高さ48.6×幅19.5×奥行28mm●質量:0.021kg●入数:2個

商品コード：

2501300053232

【特長】●2K4K8K対応●現行の2Kハイビジョン放送にも対応●4C・5C屋内用同軸ケーブル兼用(75Ω)●高シールド【仕様】●使用できる放送:CS、BS、UHF、FM、ケーブルテレビ●使用帯域:10~3224MHz※ご注意・4K・8K放送に対応した低損失の同軸ケーブルをご使用ください・4Cまたは、5C同軸ケーブルをどちらでもご使用できます

商品コード：

2501300053249

【特長】●本体部分ののぞき窓から心線をみることができます●ペンチで挟むだけ、かんたん省施工●4Cケーブル・5Cケーブルに対応●JEITAHSマーク認証済み●2K・4K・8K対応●本体カラーはブラック【仕様】●使用周波数:10~3224MHz●インピーダンス:入力…75Ω(F形)、出力…75Ω(4Cまたは5Cケーブル直付け)●寸法:高さ48.6×幅19.5×奥行28mm●質量:0.021kg●入数:2個

商品コード：

2501300053256

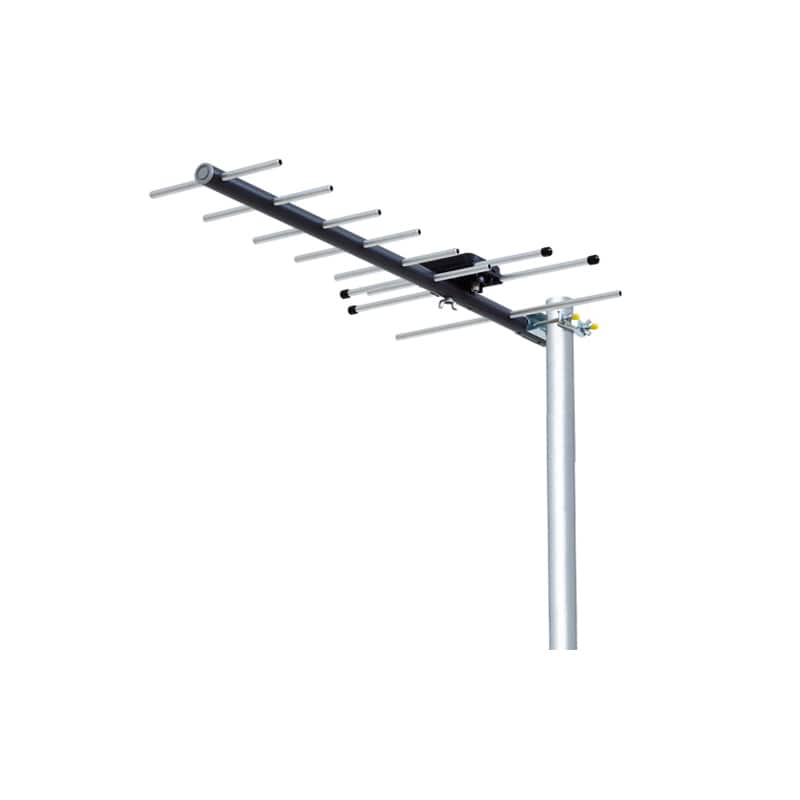

【特長】●送信塔からの地デジ(UHF)の電波を受信するものです。●オールチャンネル(13ch.~52ch.)対応の8素子(強電界用)です。●水平/垂直偏波対応。【仕様】●素子数:8●受信チャンネル:13~52ch.●偏波面:水平または垂直●出力インピーダンス:75Ω(F形)●動作利得:5.0~9.9dB●VSWR:2.5以下●半値幅:42~63度●前後比:10~20dB●耐風速:50m/s●寸法:高さ60×幅340×奥行363mm●適合マスト径:φ16~37mm●質量:0.37kg●付属品:F-5接栓×1、防水キャップ×1≪ご注意≫※耐風速は破壊風速(アンテナに風圧を加えている間アンテナの一部または全部が飛散しない最大風速)です。※アンテナマストは別売りです。

商品コード：

2501300053263

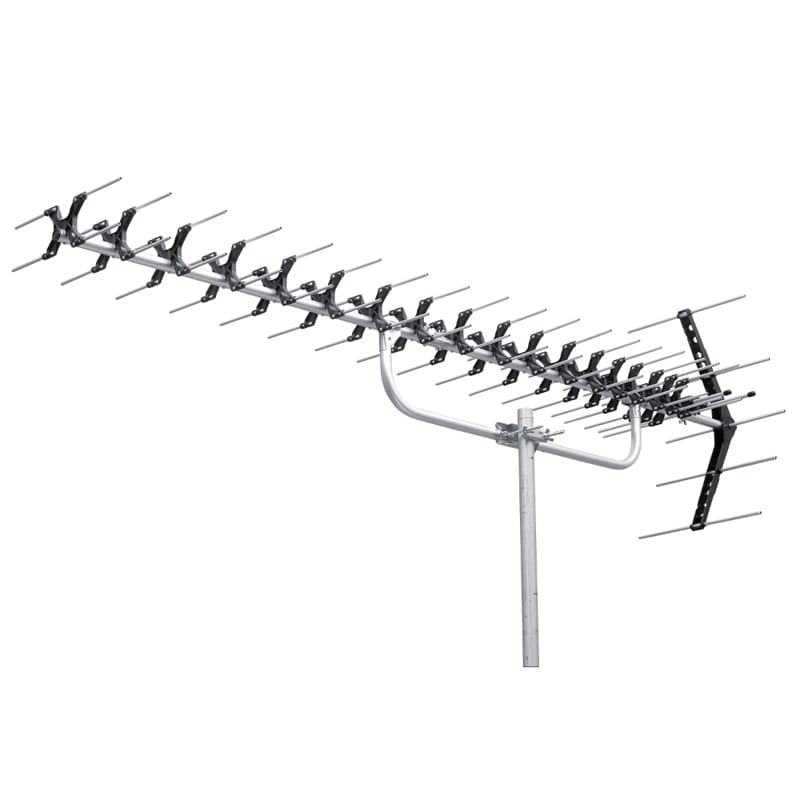

【特長】●送信塔からの地デジ(UHF)の電波を受信するものです●高性能形のオールチャンネル(13ch.~52ch.)対応の20素子(弱・超弱電界用)です●水平/垂直偏波対応●JEITADHマーク認証済み【仕様】●推奨地域:弱・超弱電界用●素子数:20素子(パラスタック式)●受信チャンネル:13~52ch.●偏波面:水平または垂直●出力インピーダンス:75Ω(F形)●動作利得:10~15.7dB●VSWR:2.2以下●半値幅:22~44度●前後比:18~28dB●耐風速:45m/s●寸法:高さ518×幅382×長さ2927mm●適合マスト径:φ22~56mm●質量:1.97kg●付属品:F-5接栓×1、防水キャップ×1、固定バンド×1≪ご注意≫※耐風速は破壊風速(アンテナに風圧を加えている間アンテナの一部または全部が飛散しない最大風速)です。※アンテナマストは別売りです。

商品コード：

2501300053287

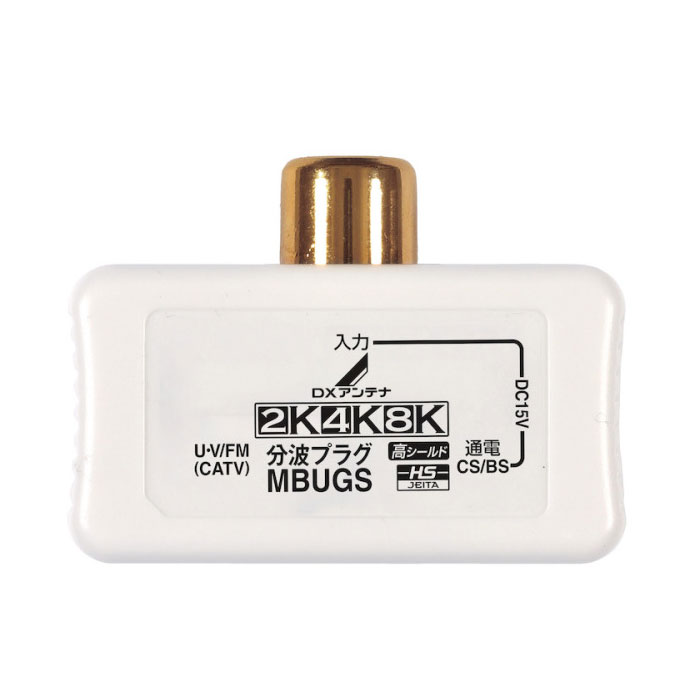

【特長】●新4K8K衛星放送(3224MHz)対応製品です●テレビの信号を衛星放送(BS・110度CS放送)と地デジ(UHF)/CATVにそれぞれ分ける機器です●BS・110度CS側の出力端子から入力端子に電流(DC15V)を通過します●壁面テレビ端子にワンタッチに取付できます●高シールド構造を採用●プラグ部分は金メッキ仕様です●JEITAHSマーク認証済み【仕様】●周波数帯域:10~3224MHz●漏洩電界強度:40.2dBμV/m以下(1032~3224MHz)●インピーダンス:75Ω(F形)●寸法:(約)高さ35.9×幅49×奥行29.5mm●質量:0.044kg●備考:CS/BS-IF入力・出力端子間通電仕様

商品コード：

2501300053362

【特長】●パラスタック形導波素子を採用し、高利得を実現しました弱電界、超弱電界のような電波の弱い地域で威力を発揮します【仕様】●素子数:14(パラスタック式/弱電界用)●受信チャンネル(ch.):13~52●偏波面:水平または垂直●出力インピーダンス(Ω):75(F形)●動作利得(dB):9.0~14.2●VSWR:2.2以下●半値幅(度):27~50●前後比(dB):18~27●耐風速(m/s):45●寸法(高さ×幅×長mm):518×377×1151●適合マスト径(mm):φ22~56●質量(kg):1.49●付属品:F-5接栓×1、防水キャップ×1、固定バンド×1※耐風速は破壊風速(アンテナに風圧を加えている間のアンテナの一部または全部が飛散しない最大風速)です※アンテナマストは別売りです。

商品コード：

2501300053430

型番…FP5S-SP●かんたん取り付け、付け替えも可能です。●同軸ケーブルの太さ(4C、5C)に合わせてお選び下さい。●仕様…5Cケーブル用●梱包サイズ:28×18×39●梱包重量20g

商品コード：

4548745427998

型番…F-5-SP●F型接栓(ネジ切り端子)接続用接栓。●加工(締め付け)が簡単・確実なアルミリング付属●仕様…5Cケーブル用●入数…2個●梱包サイズ:60×17×125●梱包重量19g

商品コード：

4548745428025

型番…WCS4881K●仕様…送り配線用/1端子タイプ●帯域幅…10～2602MHz●サイズ…44×22.7×31(H)mm●コネクター…F型接栓●電流通過形●デジタル放送に大敵な妨害ノイズを遮断する能力に優れた高シールド設計●CS・BS・U/V・CATVなど従来から使用されている10～2150MHzへの対応はもちろん、将来使用される可能性のある2602MHzまでの広帯域にも対応●梱包サイズ:194×51×37●梱包重量318.39g

商品コード：

4548745983036

型番…WCS4882K●仕様…端子用/1端子タイプ●帯域幅…10～2602MHz●サイズ…44×22.7×31(H)mm●コネクター…F型接栓●電流通過形●デジタル放送に大敵な妨害ノイズを遮断する能力に優れた高シールド設計●CS・BS・U/V・CATVなど従来から使用されている10～2150MHzへの対応はもちろん、将来使用される可能性のある2602MHzまでの広帯域にも対応●梱包サイズ:194×51×37●梱包重量258.39g

商品コード：

4548745983043

型番…WCS4891●仕様…送り配線用/2端子タイプ●帯域幅…10～2602MHz●サイズ…44×68.7×37(D)mm●コネクター…F型接栓●備考…電流通過形●デジタル放送に大敵な妨害ノイズを遮断する能力に優れた高シールド設計●CS・BS・U/V・CATVなど従来から使用されている10～2150MHzへの対応はもちろん、将来使用される可能性のある2602MHzまでの広帯域にも対応●梱包サイズ:70×50×42●梱包重量135g

商品コード：

4548745984118

型番…FPD-2PE●入力側…DC15V電流通過ランプ付●接続端子…金メッキ仕様●出力側端子…2分配●サイズ…55(W)×20(D)×34.7(H)mm●オールチャンネル対応●テレビの電波を2つに分けます。●4K8K(3224MHz)対応の高シールド構造●Wi-Fiや携帯電話など、電波の影響を受けにくく与えにくい製品です。●屋内用●グリーン購入法適合商品●RoHS対応品●梱包サイズ:70×25×125●梱包重量58g

商品コード：

4550061000151

型番…CF75E●F型コネクター接続タイプ●防滴型●サッシなどのすき間を利用して、BSアンテナ等から機器への配線ができます。すべてのデジタル放送に使用可能です。●高シールド構造で放送法｢不要放射34dBμV/m以下｣に準拠・設計されたWi-Fiや携帯電話など電波の影響を受けにくく与えにくい製品です。●4K・8K放送（3224MHz）対応●RoHS対応品●入出力インピーダンス…75Ω(F型)●サイズ…35(W)×20.5(D)×500(H)mm(ケーブル長：0.5m)●重量…0.1kg●使用温度範囲…－10～＋40℃●付属品…防水キャップ1個、取付ねじ4本、両面テープ1シート●梱包サイズ:64×222×35●梱包重量108g

商品コード：

4550061270905

型番…CN-224-E●仕様…凹RCA型×凸BNC型●サイズ…φ14.5×27mm●重量(g)…13ｇ●材質…黄銅●同軸ケーブルの接栓をBNC型に変換するアダプターです。●梱包サイズ:43×44×17●梱包重量10g

商品コード：

4550061545140

型番…CN-203-E●仕様…凸BNC型×凹BNC型×凹BNC型●サイズ…32.7×φ14.5×φ9.6mm●重量(g)…12.4●材質…黄銅●同軸ケーブルの接栓をBNC型で中継するT型アダプターです。●梱包サイズ:50×46×19●梱包重量16g

商品コード：

4550061545157

型番…CN-201-E●仕様…凹BNC型×凹BNC型●サイズ…φ9.6×32.5mm●重量(g)…9.9●材質…黄銅●同軸ケーブルの接栓をBNC型で中継するアダプターです。●梱包サイズ:44×47×12●梱包重量10g

商品コード：

4550061545164

型番…CN-222-E●仕様…凹F型×凸BNC型●サイズ…φ14.5×33mm●重量(g)…12.1g●材質…黄銅●同軸ケーブルの接栓をBNC型に変換するアダプターです。●梱包サイズ:54×90×16●梱包重量14g

商品コード：

4550061545171

型番…CN-223-E●仕様…凹BNC型×凸RCA型●サイズ…φ3.2×34.7mm●重量(g)…8.2ｇ●材質…黄銅●同軸ケーブルの接栓をRCA型に変換するアダプターです。●梱包サイズ:37×44×13●梱包重量6g

商品コード：

4550061545935

型番…ADT-NF5EN●サージ放電電流（8/20μs）…パワー・データ/10KA●保護ピン…全8ピン●保護モード…ディファレンシャル＆コモンモード●絶縁インピーダンス…1000MΩ●インパルス保護電圧…500V以下●サイズ(W×D×H)mm…25×120×25●定格電圧…データ/5V、パワー/48V●応答時間…5ns以下●重量(g)…105●データ転送速度…1000Mbps（1000BASE-T）●コネクタ…RJ-45シールドポート●雷サージからネットワーク接続機器を保護します。●ギガビットイーサネットに対応しています。●カテゴリ5e（1000BASE-T）の伝送が可能です。●PoE（パワーオーバーイーサネット）（48V)に対応しています。●鍛造アルミボディーで、EMCノイズも万全です。※本製品は内部に電子部品を使用しているため、フルークテスターのギガテストではpassしません。＜接続方法＞1.本製品を接続する前に、既存のネットワークが正常に動作していることを確認してください。2.接続する機器の電源を切ってください。3.接続する機器にエンハンスドカテゴリ5以上のLANケーブルを使用して接続してください。※PoE機器に接続する場合はAWG24単線、AWG23単線、AWG22より・単線仕様のLANケーブルをご使用ください。4.本製品のアース線をグランドに接続してください。※十分な雷サージ保護性能を得るためには、必ずアース線でグランド処理を行ってください。グランド処理が行われていない場合、雷サージ保護性能は発揮できません。5.接続している機器の電源を入れてください。●梱包サイズ:48×132×57●梱包重量132g

商品コード：

4550061674260

型番…HFFEW-SP●仕様…4C・5Cケーブル兼用●周波数帯域…FM、VHF、UHFBS、CS●色…白●RoHS対応品●屋内用●アンテナケーブルを延長するときに使います。●梱包サイズ:126×71×20●梱包重量36g

商品コード：

4550061698389

型番…HFFEB-SP●仕様…4C・5Cケーブル兼用●周波数帯域…FM、VHF、UHFBS、CS●色…黒●屋内用●RoHS対応品●アンテナケーブルを延長するときに使います。●梱包サイズ:126×71×20●梱包重量36g

商品コード：

4550061698396

型番…S4FBAL10W-RP●ケーブル長(m)…10●RoHS対応品●4K・8Kテレビ対応●4Cケーブル●仕様…ケーブルのみ●※別途プラグの取り付けが必要になります●カラー…ホワイト●梱包サイズ:187×185×44●梱包重量342g

商品コード：

4550061698419

型番…S4FBAL15W-RP●ケーブル長(m)…15●RoHS対応品●4K・8Kテレビ対応●4Cケーブル●カラー…ホワイト●仕様…ケーブルのみ●※別途プラグの取り付けが必要になります●梱包サイズ:196×196×48●梱包重量502g

商品コード：

4550061699188

型番…S4FBAL10FW-RP●ケーブル長(m)…10●RoHS対応品●4K・8Kテレビ対応●4Cケーブル●プラグ付き●カラー…ホワイト●仕様…片側F型フラグ●※別途プラグの取り付けが必要になります●梱包サイズ:188×189×45●梱包重量348g

商品コード：

4550061699874

型番…S4FBAL20W-RP●ケーブル長(m)…20●RoHS対応品●4K・8Kテレビ対応●4Cケーブル●カラー…ホワイト●仕様…ケーブルのみ●※別途プラグの取り付けが必要になります●梱包サイズ:207×209×51●梱包重量680g

商品コード：

4550061699928

型番…S4FBAL15FW-RP●ケーブル長(m)…15●RoHS対応品●4K・8Kテレビ対応●4Cケーブル●カラー…ホワイト●仕様…片側F型フラグ●※別途プラグの取り付けが必要になります●プラグ付き●梱包サイズ:196×196×48●梱包重量494g

商品コード：

4550061700556
