真空ポンプ

●真空配管部品●フランジサイズ：NW16●A(mm)：30●B(mm)：17.2●C(mm)：6●D(mm)：2.5●NW16用、ステンレス●ステンレス(AISI316L/SUS316L)

商品コード：

2500201292818

サイズ：

●Ａ：３０ｍｍ●Ｂ：１７．２ｍｍ●Ｃ：６ｍｍ●Ｄ：２．５ｍｍ

●真空配管部品●フランジサイズ：NW16●A(mm)：17●B(mm)：3.9●C(mm)：8●NW16用、ニトリル/ステンレス●ニトリル●ステンレス(AISI316L/SUS316L)

商品コード：

2500201292825

サイズ：

●Ａ：１７ｍｍ●Ｂ：３．９ｍｍ●Ｃ：８ｍｍ

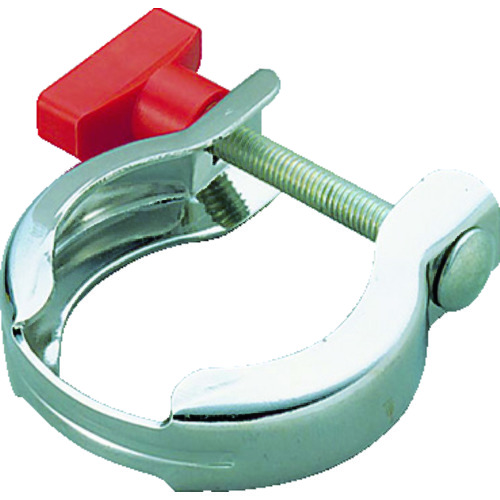

●真空配管部品●フランジサイズ：NW10/16●A(mm)：44●B(mm)：46●C(mm)：34●NW10/16用、ステンレス●ステンレス(AISI316L/SUS316L)

商品コード：

2500201292832

サイズ：

●Ａ：４４ｍｍ●Ｂ：４６ｍｍ●Ｃ：３４ｍｍ

●真空配管部品●フランジサイズ：NW10/16●A(mm)：62●B(mm)：40●C(mm)：35●NW10/16用、アルミニウム●アルミニウム

商品コード：

2500201292849

サイズ：

●Ａ：６２ｍｍ●Ｂ：４０ｍｍ●Ｃ：３５ｍｍ

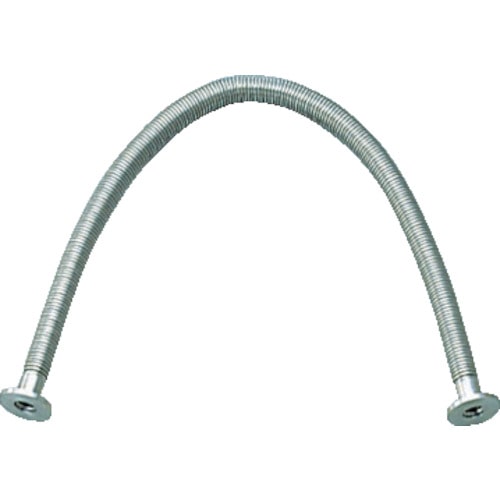

●真空配管部品●フランジサイズ：NW25●A(mm)：26.2●B(mm)：1000●C(mm)：50●D(mm)：210●最小曲半径(mm)：210(可動)●ステンレス(AISI316L/SUS316L)

商品コード：

2500201292856

サイズ：

●Ａ：２６．２ｍｍ●Ｂ：１０００ｍｍ●Ｃ：５０ｍｍ●Ｄ：２１０ｍｍ

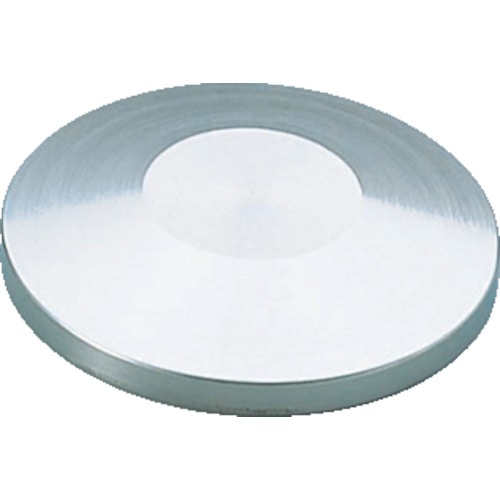

●真空配管部品●フランジサイズ：NW25●A(mm)：40●B(mm)：26.2●C(mm)：6●D(mm)：2.5●NW25用、ステンレス●ステンレス(AISI316L/SUS316L)

商品コード：

2500201292863

サイズ：

●Ａ：４０ｍｍ●Ｂ：２６．２ｍｍ●Ｃ：６ｍｍ●Ｄ：２．５ｍｍ

●真空配管部品●フランジサイズ：NW25●A(mm)：26●B(mm)：3.9●C(mm)：8●NW25用、ニトリル/ステンレス●ニトリル●ステンレス(AISI316L/SUS316L)

商品コード：

2500201292870

サイズ：

●Ａ：２６ｍｍ●Ｂ：３．９ｍｍ●Ｃ：８ｍｍ

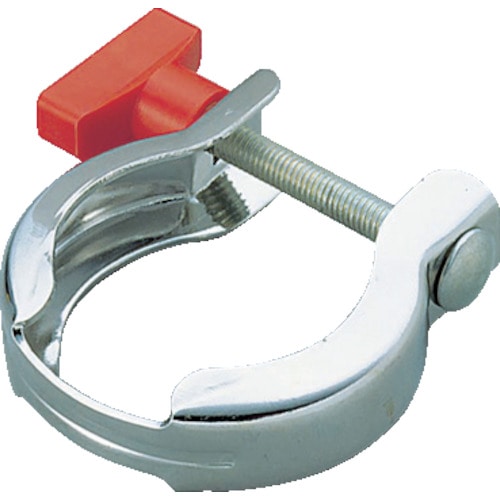

●真空配管部品●フランジサイズ：NW25●A(mm)：60●B(mm)：60●C(mm)：48●NW25用、ステンレス●ステンレス(AISI316L/SUS316L)

商品コード：

2500201292887

サイズ：

●Ａ：６０ｍｍ●Ｂ：６０ｍｍ●Ｃ：４８ｍｍ

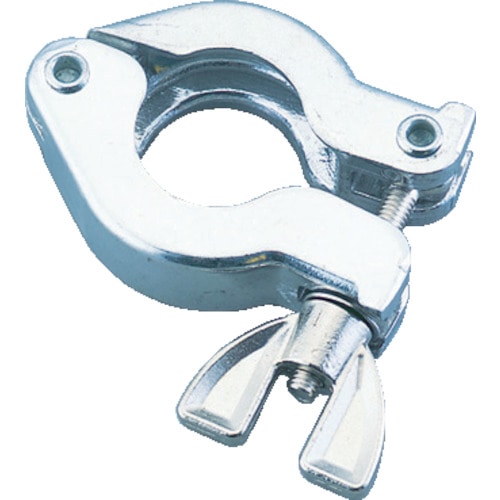

●真空配管部品●フランジサイズ：NW25●A(mm)：75●B(mm)：50●C(mm)：35●NW25用、アルミニウム●アルミニウム

商品コード：

2500201292894

サイズ：

●Ａ：７５ｍｍ●Ｂ：５０ｍｍ●Ｃ：３５ｍｍ

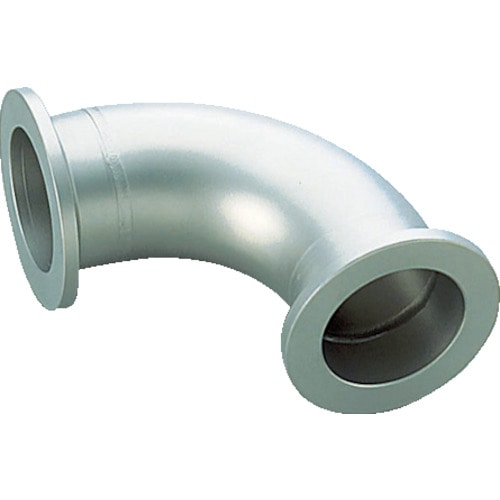

●真空配管部品●フランジサイズ：NW25●A(mm)：50●NW25用、角度90度、ステンレス●ステンレス(AISI316L/SUS316L)

商品コード：

2500201292900

サイズ：

●Ａ：５０ｍｍ

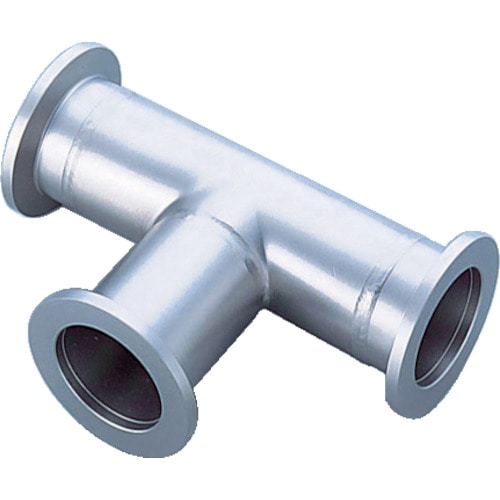

●真空配管部品●フランジサイズ：NW25●A(mm)：50●B(mm)：100●NW25用、ステンレス●ステンレス(AISI316L/SUS316L)

商品コード：

2500201292917

サイズ：

●Ａ：５０ｍｍ●Ｂ：１００ｍｍ

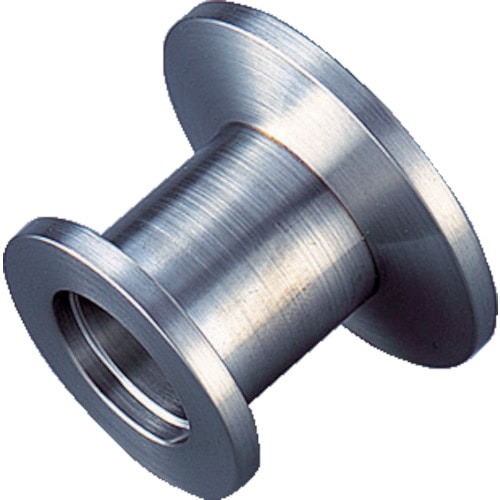

●真空配管部品●フランジサイズ：NW25/16●A(mm)：16●B(mm)：28●NW25/16用、ステンレス●ステンレス(AISI316L/SUS316L)

商品コード：

2500201292931

サイズ：

●Ａ：１６ｍｍ●Ｂ：２８ｍｍ

●真空配管部品●フランジサイズ：NW40●A(mm)：55●B(mm)：41.2●C(mm)：6●D(mm)：2.5●NW40用、ステンレス●ステンレス(AISI316L/SUS316L)

商品コード：

2500201292948

サイズ：

●Ａ：５５ｍｍ●Ｂ：４１．２ｍｍ●Ｃ：６ｍｍ●Ｄ：２．５ｍｍ

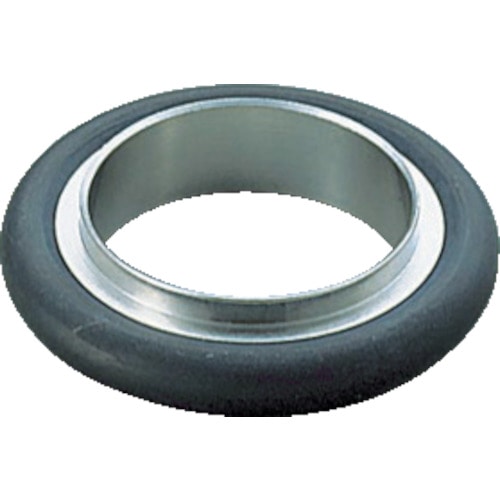

●真空配管部品●フランジサイズ：NW40●A(mm)：41●B(mm)：3.9●C(mm)：8●NW40用、ニトリル/ステンレス●ニトリル●ステンレス(AISI316L/SUS316L)

商品コード：

2500201292955

サイズ：

●Ａ：４１ｍｍ●Ｂ：３．９ｍｍ●Ｃ：８ｍｍ

●真空配管部品●フランジサイズ：NW40●A(mm)：73●B(mm)：75●C(mm)：63●NW40用、ステンレス●ステンレス(AISI316L/SUS316L)

商品コード：

2500201292962

サイズ：

●Ａ：７３ｍｍ●Ｂ：７５ｍｍ●Ｃ：６３ｍｍ

●真空配管部品●フランジサイズ：NW40●A(mm)：65●NW40用、角度90度、ステンレス●ステンレス(AISI316L/SUS316L)

商品コード：

2500201292979

サイズ：

●Ａ：６５ｍｍ

●真空配管部品●フランジサイズ：NW40●A(mm)：65●B(mm)：130●NW40用、ステンレス●ステンレス(AISI316L/SUS316L)

商品コード：

2500201292986

サイズ：

●Ａ：６５ｍｍ●Ｂ：１３０ｍｍ

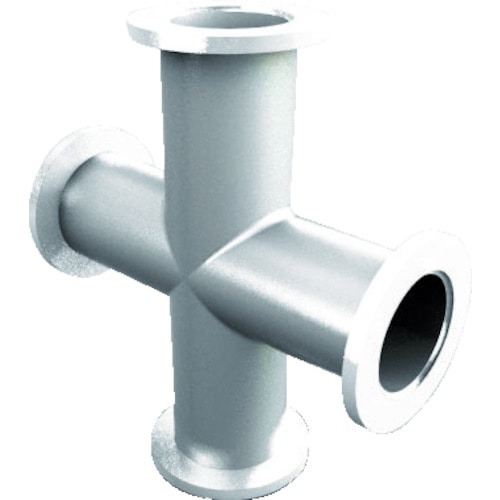

●真空配管部品●フランジサイズ：NW40●A(mm)：130●NW40用、ステンレス●ステンレス(AISI316L/SUS316L)

商品コード：

2500201292993

サイズ：

●Ａ：１３０ｍｍ

●真空配管部品●フランジサイズ：NW40/25●A(mm)：24●B(mm)：28●NW40/25用、ステンレス●ステンレス(AISI316L/SUS316L)

商品コード：

2500201293006

サイズ：

●Ａ：２４ｍｍ●Ｂ：２８ｍｍ

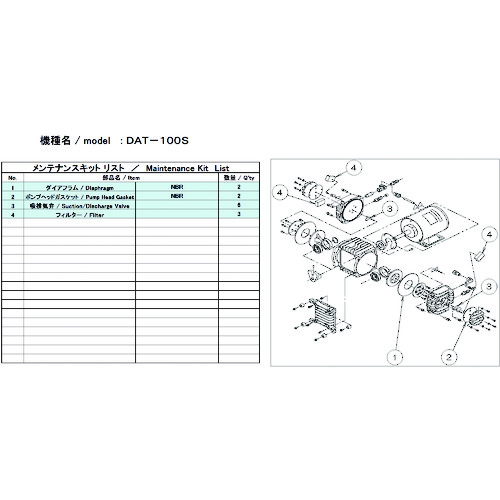

●ダイアフラム型ドライ真空ポンプのメンテナンスに必要な消耗品を揃えたセットです。●修理時に通常交換するダイアフラム、吸排気弁などの部品セットです。●お客様ご自身でメンテナンスをされる場合に。●適合機種：DAT-100S●ダイアフラム×2、ポンプヘッドガスケット×2、吸排気弁×6、エアーフィルタ×3

商品コード：

2500201451024

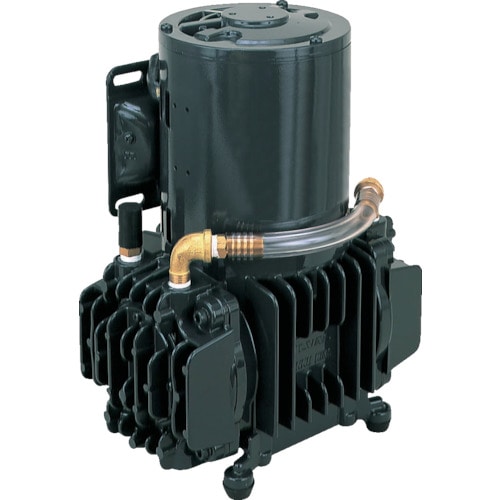

●ゴムの薄膜(ダイアフラム)の往復運動を利用して排気を行う真空ポンプです。●接ガス部には油、水などは使用していないドライ真空ポンプです。サーマルプロテクタを内蔵し、安全面も配慮しました。●シンプル構造でメンテナンスも容易です。●吸着搬送、吸着固定、真空ピンセット。●分析機器、理化学機器。●半導体検査装置。●デバイス組立。●自動機、包装機。●排気速度(L/min)50/60Hz：50/55●到達圧力(Pa)：3.3×10[[の3乗]]●吸気口径(mm)：12●電源(V)：単相100●全幅(mm)：150●全長(mm)：232●全高(mm)：305●寸法(mm)：150×232×305●一台から異電圧に別作対応(DAL-181D/DAL-361Sは除く)●到達圧力(KPa)：3.3●吸排気管径(mm)：O.D.φ12×I.D.φ8(Rc1/4)●最大寸法(mm)：150(W)×232(L)×305(H)●ポンプ停止後に再起動する場合、ポンプ内が真空状態ですと再起動しない場合があります。ポンプ内を大気圧に戻せば再起動いたします。●吸入気体に水分、ゴミ、腐食性ガスなどが混入する場合はそれらを取り除く必要があります。

商品コード：

2500201451062

サイズ：

●吸気口径：１２ｍｍ●全幅：１５０ｍｍ●全長：２３２ｍｍ●全高：３０５ｍｍ

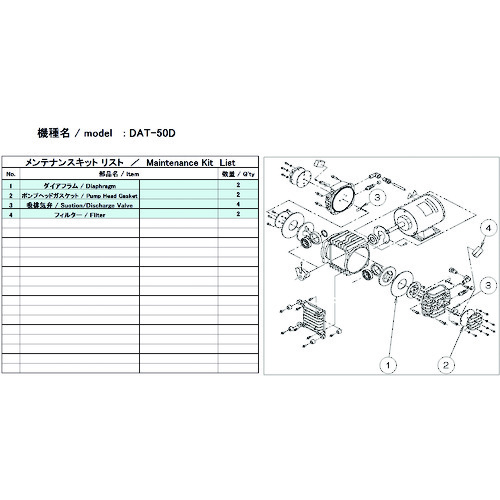

●ダイアフラム型ドライ真空ポンプのメンテナンスに必要な消耗品を揃えたセットです。●修理時に通常交換するダイアフラム、吸排気弁などの部品セットです。●お客様ご自身でメンテナンスをされる場合に。●適合機種：DAT-50D●ダイアフラム×2、ポンプヘッドガスケット×2、吸排気弁×4、エアーフィルタ×2

商品コード：

2500201451079

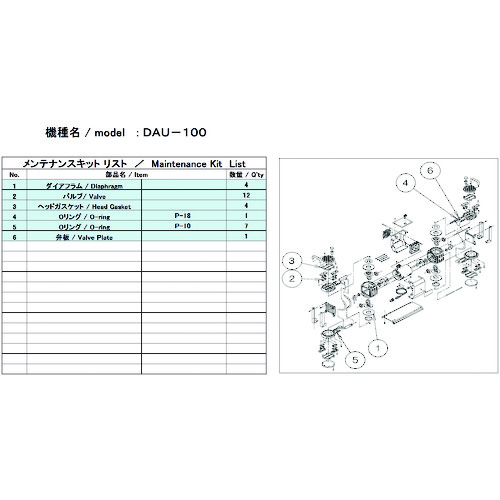

●ダイアフラム型ドライ真空ポンプのメンテナンスに必要な消耗品を揃えたセットです。●修理時に通常交換するダイアフラム、吸排気弁などの部品セットです。●お客様ご自身でメンテナンスをされる場合に。●適合機種：DAU-100●ダイアフラム×4、バルブ×12、ヘッドガスケット×4、Oリング(P-18)×1、Oリング(P-10)×7、弁板×1

商品コード：

2500201451123

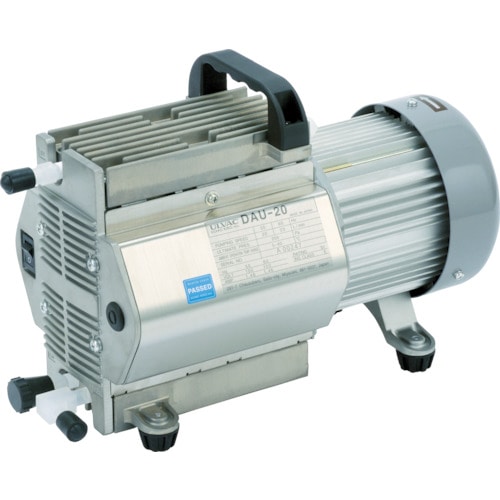

●ダイアフラム型真空ポンプの到達圧力性能をさらに追求したものです。●複数のポンプヘッドを3段式に配管することにより、通常のダイアフラム型では得られない到達圧力を実現しています。●広域型ターボ分子ポンプ、クライオポンプ排気系、メカニカルブースターポンプのバックポンプ。●ロードロック室排気。●吸着搬送、ハンドリング。●レーザーガス循環・排気用。●真空乾燥装置、連結真空乾燥装置●排気速度(L/min)50/60Hz：20/23●到達圧力(Pa)：200●吸気口径(mm)：10●電源(V)：単相100●全幅(mm)：161●全長(mm)：327●全高(mm)：217●電源コード長さ(m)：1.8●3段排気方式●接ガス部耐食性●一台から異電圧に別作対応●到達圧力(KPa)：0.2●吸排気管径(mm)：O.D.φ10×I.D.φ6(Rc1/8)●最大寸法(mm)：161(W)×327(L)×218(H)●吸入気体に水分、ゴミ、腐食性ガスなどが混入する場合はそれらを取り除く必要があります。

商品コード：

2500201451130

サイズ：

●吸気口径：１０ｍｍ●全幅：１６１ｍｍ●全長：３２７ｍｍ●全高：２１７ｍｍ

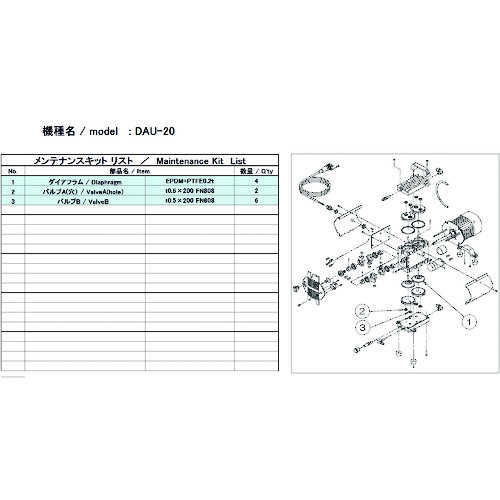

●ダイアフラム型ドライ真空ポンプのメンテナンスに必要な消耗品を揃えたセットです。●修理時に通常交換するダイアフラム、吸排気弁などの部品セットです。●お客様ご自身でメンテナンスをされる場合に。●適合機種：DAU-20●ダイアフラム×4、バルブ×6、バルブ穴あり×2

商品コード：

2500201451147

●ゲーデ型真空ポンプで、真空ポンプ油により回転部の潤滑と真空封止をしていますので、高真空が安定して得られます。●モーター直結型であることからベルト方式に比べ、高速回転により小型で大きな排気速度が得られます。●2段式は2回の吸入圧縮排気により1段式より良い真空が得られます。●理化学実験用、分析機器用、レーザー応用機器。●真空排気装置、電子顕微鏡のバック。●半導体製造装置。●真空蒸着装置、凍結乾燥器。●医療用機器全般。●排気速度(L/min)50/60Hz：5/6●到達圧力(Pa)：6.7●吸気口径(mm)：12●電源(V)：単相100●全幅(mm)：130●全長(mm)：203●全高(mm)：159.5●使用油：SMR-100●電源コード長さ(m)：1.8●一台から異電圧に別作対応●排気速度50/60Hz(L/min)：5/6●吸気管径(mm)：O.D.φ12×I.D.φ6●最大寸法(mm)：130(W)×203(L)×159.5(H)●油の汚れ、減少を定期的にチェックしてください。●停止時には真空側に油の逆流が発生します。必ずポンプ内を大気圧に戻してください。●大気圧近くでの連続運転には不適当です。

商品コード：

2500201734189

サイズ：

●吸気口径：１２ｍｍ●全幅：１３０ｍｍ●全長：２０３ｍｍ●全高：１５９．５ｍｍ

●油回転真空ポンプのメンテナンスに必要な消耗品を揃えたセットです。●お客様ご自身でメンテナンスをされる場合に。●適合機種：G-5DA●パーツ内容：オイルシール、Oリング、排気弁、ベーン●ベーン×4、ベーンスプリング×2、排気弁×2、カップリング×1、オイルレベルゲージ×1、オイルシールHTC-9-22-7×1、オイルシールVC-10-20-4×1、OリングS-9×1、OリングP-6×1、OリングP-18×1、OリングS-101.1×1

商品コード：

2500201734196

●油回転真空ポンプのメンテナンスに必要な消耗品を揃えたセットです。●お客様ご自身でメンテナンスをされる場合に。●適合機種：G-5●パーツ内容：オイルシール、Oリング、排気弁、ベーン●ベーン×2、平行ピン×1、排気弁×1、カップリング×1、ケーシングガスケット×1、シリンダーガスケット×1、オイルシールHTC-8-18-7×1、OリングS-16×1、OリングS-36×1、OリングP-6×2、OリングP-14×1

商品コード：

2500201734202

●ゲーデ型真空ポンプで、真空ポンプ油により回転部の潤滑と真空封止をしていますので、高真空が安定して得られます。●モーター直結型であることからベルト方式に比べ、高速回転により小型で大きな排気速度が得られます。●理化学実験用、分析機器用、レーザー応用機器。●真空排気装置、電子顕微鏡のバック。●半導体製造装置。●真空蒸着装置、凍結乾燥器。●医療用機器全般。●排気速度(L/min)50/60Hz：5/6●到達圧力(Pa)：100●吸気口径(mm)：12●電源(V)：単相100●全幅(mm)：130●全長(mm)：203●全高(mm)：159.5●サーマルプロテクタ付：付●使用油：SMR-100●吸気口径：12●電源コード長さ(m)：2.0●一台から異電圧に別作対応(G-5SAは除く)

商品コード：

2500201734219

サイズ：

●吸気口径：１２ｍｍ●全幅：１３０ｍｍ●全長：２０３ｍｍ●全高：１５９．５ｍｍ

●小さいサイズながらも、大きな排気速度です。●装置組込みに適したコンパクトサイズです。●マグネットカップリング構造により、軸シールからの油漏れが無く、長寿命化を実現しました。●吸気管直下型逆流防止弁の搭載により、停止時にポンプ内部が自動的に大気開放します。●電源コード差込口インレットによる、電源コードの多様化へ対応しました。●強制給油機構の搭載により、排気速度が安定します。●大気圧からの作動が可能です。●理化学実験用、分析機器用、レーザー応用機器。●真空排気装置、電子顕微鏡のバック。●半導体製造装置、スパッタ装置、真空蒸着装置。●真空乾燥器、凍結乾燥器。●リークディテクタ。●排気速度(L/min)50/60Hz：30/36●到達圧力(Pa)：0.67●吸気口径(mm)：KF-16●電源(V)：単相100-120●全幅(mm)：120●全長(mm)：288.5●全高(mm)：163●サーマルプロテクタ付：○●使用油：R-2●電源コード長さ(m)：2.0●2段排気方式●CEマーキング自己宣言品●TUV、cTUVus認証取得品●一台から異電圧に別作対応●真空ポンプ油は運転とともに劣化し、性能不足の要因となります。定期的に油の減少や汚れを確認し、補充や交換をしてください。●排気口からの油煙(オイルミスト)が大気圧付近では特に発生します。●排気口を塞いだり、排気口側にガスの通過を妨害する機器を付けた状態で、ポンプを運転すると破裂の恐れがあります。ポンプ内圧が上昇して、ポンプ本体が破裂したり、オイルレベルゲージが飛び出したり、モータが過負荷になる恐れがあります。●このモータの過負荷保護装置は、自動復帰型です。

商品コード：

2500201759816

サイズ：

●吸気口径：ＫＦ－１６ｍｍ●全幅：１２０ｍｍ●全長：２８８．５ｍｍ

●油回転真空ポンプのメンテナンスに必要な消耗品を揃えたセットです。●お客様ご自身でメンテナンスをされる場合に。●適合機種：GHD-031、GHD-031A、GHD-031B●タイプ：A●パーツ内容：オイルシール、Ｏリング、排気弁●排気弁×2、排気弁スプリング×2、大気開放弁×1、大気開放弁スプリング×1、逆止弁×1、楕円リング×1、大気開放ルートOリング×1、Oリング(S-12)×1、Oリング(S-56)×1、Oリング(S-60)×1、Oリング(ケーシング)×1、Oリング(P-5)×1、Oリング(P-8)×1、Oリング(P-9)×2、Oリング(P12.5)×1、Oリング(P-18)×1、Oリング(P-20)×1、Oリング(G-50)×1、Oリング(SS040)×1、Oリング(SS110)×1、オイルシール(VC-10-20-4)×1、オイルシール(SC-11-25-7)×1

商品コード：

2500201759823

●油回転真空ポンプのメンテナンスに必要な消耗品を揃えたセットです。●お客様ご自身でメンテナンスをされる場合に。●適合機種：GHD-101A、GHD-101B、GHD-101C、GHD-101D●タイプ：A●パーツ内容：オイルシール、Ｏリング、排気弁●排気弁×2、排気弁スプリング×2、大気開放弁スプリング×1、逆止弁×1、Oリング(S-20)×1、Oリング(S-32)×1、Oリング(S-6)×3、Oリング(S-53)×1、Oリング(S-7)×1、Oリング(S-16)×1、Oリング(S-71)×2、Oリング(ケーシング)×1、Oリング(P-24)×1、Oリング(P-12)×1、Oリング(P-8)×1、Oリング(P-9)×2、Oリング(P-12.5)×2、Oリング(P-5)×1、Oリング(P-20)×1、Oリング(SS110)×1、Oリング(SS040)×1、Oリング(N-28)×1、オイルシール(SC13-25-7)×1、オイルシール(VC12-22-4)×1

商品コード：

2500201759847

●油回転真空ポンプのメンテナンスに必要な消耗品を揃えたセットです。●お客様ご自身でメンテナンスをされる場合に。●適合機種：GHD-101A、GHD-101B、GHD-101C、GHD-101D●タイプ：B●パーツ内容：ベーン、ベーンスプリング●第1ベーン×2、第2ベーン×2、オイルレベルゲージ×1

商品コード：

2500201759854

●真空ポンプの吸気口径変更用の吸気管オプション部品です。●□40アダプター(M20メネジ) ZDC+メッキ

商品コード：

2500203845753

●真空ポンプの吸気口径変更用の吸気管オプション部品です。●内径φ9×外径φ24適用ホース口：φ11、φ12●吸気口径：PT1/4×L20オス●真鍮＋メッキ

商品コード：

2500203974927

●真空ポンプ油の逆流防止用 (逆流防止機構未対応機種用)オプション部品です。●適合機種：G-5DA、G-10DA、G-20DA、G-25SA、G-50DA●M20

商品コード：

2500204057483

●真空ポンプの排気口径変更用の排気管オプション部品です。●適合機種：G-5、G-5DA、G-10DA、G-20DA、G-25SA、G-50DA、G-50SA、GHD-031、GLS-051、GLD-051、GCD-051X●φ15●真鍮＋メッキ

商品コード：

2500204198537

●真空ポンプの排気口径変更用の排気管オプション部品です。●適合機種：G-5、G-5DA、G-10DA、G-20DA、G-25SA、G-50DA、G-50SA、GHD-031、GLS-051、GLD-051、GCD-051X●φ18●真鍮＋メッキ

商品コード：

2500204198544

●装着した電池が18Vか14.4Vかを判別し、最適な電流・電圧で工具を使えるよう制御する「デュアル回路」を搭載しています。●省エネ運転で約120分、1日の作業が可能です。●軽量コンパクトで持ち運びが容易にできます。●ルームエアコンの真空引き施工に。●排気速度(L/min)50/60Hz：18V：25.8、14.4V：20.6●到達圧力(Pa)：18●幅(mm)：116●奥行(mm)：263●高さ(mm)：165●電源(V)：14.4●吸入ポート径：5/16 オスフレア●ローター方式：シングルステージ式●ドライブ方式：ダイレクト方式●オイル逆流防止弁付●電池切れお知らせ機能付●電池パック14.4V 5.0Ah(LJタイプ)(EZ9L48)●アルミケース(EZ9666)●充電器(EZ0L81)●ポンプオイル180ml(EZ9X320)

商品コード：

2500204201367

サイズ：

●幅：１１６ｍｍ●奥行：２６３ｍｍ●高さ：１６５ｍｍ

●DTC-41/DTC-41K用の排気弁Ａです。●適合機種：DTC-41/DTC-41K

商品コード：

2500204402771

●DTC-41/DTC-41K用の排気弁Ｂです。●適合機種：DTC-41/DTC-41K

商品コード：

2500204402788

●組込の用途には、振動や衝撃の伝達緩和用に防振ゴムをご使用ください。●適合機種：DAT-50D、DAT-100S、DA-121D、DA-241S、DAL-181D、DAL-361S、DTC-120、GHD-101、GLD-040、GLD-051、GLS-051、GLD-137AA、GLD-137CC、GLD-202AA、GLD-202BB、GLD-280A、GCD-051X、GCD-136X、GCD-201X●M5

商品コード：

2500204497210

●ステンレス製の本体に特殊なフィルターを内蔵した吸気フィルターです。●真空配管内への油の逆拡散を防止します。●油の逆拡散防止用●取付方法：IN・OUT共KF-25●適合機種200L/min以下●取付はKF-25クランプが必要です。●密閉式のため、フィルターの交換はできません。●フォアライントラップ取付けにより、真空ポンプの排気速度・到達圧力が低下します。

商品コード：

2500204579053

●G-5DA、G-10DA、G-20DA、G-25SA、G-50DA、G-50SA用オイルレベルゲージです。●適合機種：G-5DA、G-10DA、G-20DA、G-25SA、G-50DA、G-50SA

商品コード：

2500204579343

●G-20DA、G-25SA、G-50DA、G-50SA、GLS-051、GLD-040、GLD-051用オイルシールです。●適合機種：G-20DA、G-25SA、G-50DA、G-50SA、GLS-051、GLD-040、GLD-051●HTC-11-25-7●NBR

商品コード：

2500204579350

●本製品は本体はステンレス製でフィルターエレメントはグラスウールを使用した特殊なオイルミストセパレーターです。●耐食型油回転真空ポンプGCDシリーズの排気口に取付けることによるオイルミストを除去し、清浄な排気を行うことができます。●オイルミストの除去●適合機種：GCD-051X●取付方法：IN・OUT共KF-25●ケミカルタイプ、インライン型(接続口NW-25) GCD-051X用 ※取付にはフイックカップリングクランプ(KF-25)が別途必要です。●取付はKF-25クランプが必要です。●密閉型構造のため、フィルターの交換はできません。

商品コード：

2500204579541

●本製品は本体はステンレス製でフィルターエレメントはグラスウールを使用した特殊なオイルミストセパレーターです。●耐食型油回転真空ポンプGCDシリーズの排気口に取付けることによるオイルミストを除去し、清浄な排気を行うことができます。●オイルミストの除去●適合機種：GCD-136X、GCD-201X●取付方法：IN・OUT共KF-25●ケミカルタイプ、インライン型(接続口NW-25) GCD-136X・201X用 ※取付にはフイックカップリングクランプ(KF-25)が別途必要です。●取付はKF-25クランプが必要です。●密閉型構造のため、フィルターの交換はできません。

商品コード：

2500204579558

●配管接続型のオイルミストトラップです。●オイルミストの除去●適合機種：G-100D、G-100S●取付方法：ネジ込み●適合機種100L/min以下●エレメント(フィルター)のみの交換も可能です。

商品コード：

2500204579565

●OMT-050A専用●品名：OMT050A ELEMENT●外径(mm)：70●全高(mm)：90●全長(mm)：40●OMT-050A オイルミストトラップ用の交換エレメントです。

商品コード：

2500204579572

サイズ：

●外径：７０ｍｍ●全高：９０ｍｍ●全長：４０ｍｍ

●油回転真空ポンプの性能を最大限に引き出す専用オイルです。●ポンプ油の交換はできるだけ頻繁に行ってください。●寒冷時にも始動性が良いように粘度を低くしています。●潤滑、冷却、シールを目的とした油回転真空ポンプ専用オイル。●オイルの劣化は、油回転真空ポンプの到達圧力に大きく影響しますのでこまめに交換することをお勧めします。●適合機種：GHD●容量：1L缶●オイルの劣化は、油回転真空ポンプの到達圧力に大きく影響しますのでこまめに交換することをお薦めします。

商品コード：

2500204625101
