フランジ

ＢＬタイプ（１８０ミリ）の流し台にディスポーザーを取付ける際に使用。

商品コード：

2502700117524

サイズ：

-

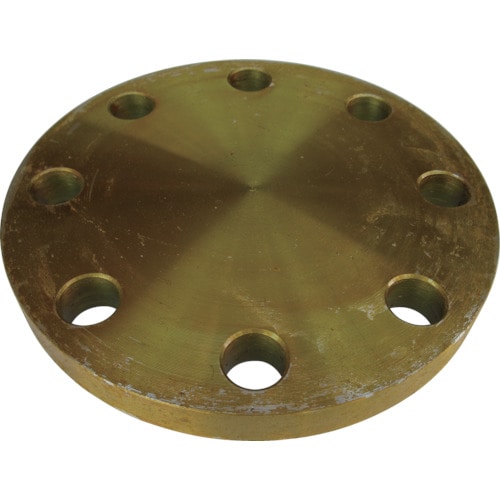

●JIS規格相当品です。●一般に配管内における流体を止める場合に使用します。●配管内における流体を止める場合に。●呼び径A：100●呼び径B：4●外径(mm)：200●厚さ(mm)：16●ボルト穴数(個)：8●ボルト穴径(mm)：19●使用圧力(K)：5●呼び径(mm)：114.30●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200677067

サイズ：

●外径：２００ｍｍ●厚さ：１６ｍｍ●ボルト穴径：１９ｍｍ

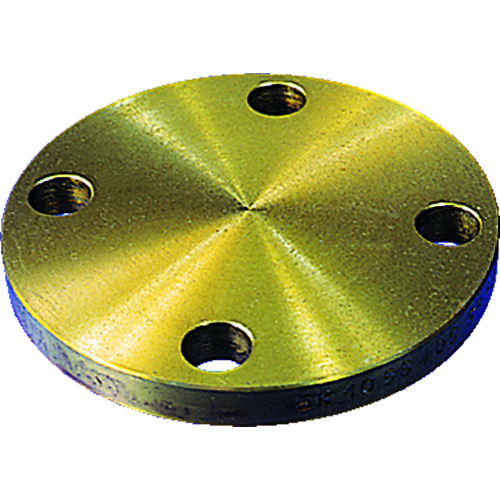

●JIS規格相当品です。●一般に配管内における流体を止める場合に使用します。●配管内における流体を止める場合に。●呼び径A：15●呼び径B：1/2●外径(mm)：80●厚さ(mm)：9●ボルト穴数(個)：4●ボルト穴径(mm)：12●使用圧力(K)：5●呼び径(mm)：21.70●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200677074

サイズ：

●外径：８０ｍｍ●厚さ：９ｍｍ●ボルト穴径：１２ｍｍ●呼び径：２１．７０ｍｍ

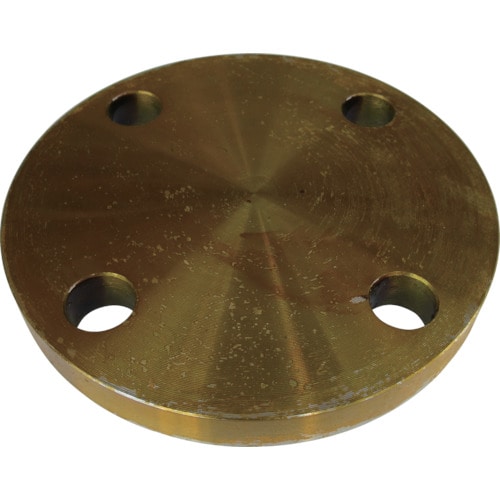

●JIS規格相当品です。●一般に配管内における流体を止める場合に使用します。●配管内における流体を止める場合に。●呼び径A：20●呼び径B：3/4●外径(mm)：85●厚さ(mm)：10●ボルト穴数(個)：4●ボルト穴径(mm)：12●使用圧力(K)：5●呼び径(mm)：27.20●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200677081

サイズ：

●外径：８５ｍｍ●厚さ：１０ｍｍ●ボルト穴径：１２ｍｍ●呼び径：２７．２０ｍｍ

●JIS規格相当品です。●一般に配管内における流体を止める場合に使用します。●配管内における流体を止める場合に。●呼び径A：25●呼び径B：1●外径(mm)：95●厚さ(mm)：10●ボルト穴数(個)：4●ボルト穴径(mm)：12●使用圧力(K)：5●呼び径(mm)：34.00●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200677098

サイズ：

●外径：９５ｍｍ●厚さ：１０ｍｍ●ボルト穴径：１２ｍｍ●呼び径：３４．００ｍｍ

●JIS規格相当品です。●一般に配管内における流体を止める場合に使用します。●配管内における流体を止める場合に。●呼び径A：32●呼び径B：1 1/4●外径(mm)：115●厚さ(mm)：12●ボルト穴数(個)：4●ボルト穴径(mm)：15●使用圧力(K)：5●呼び径(mm)：42.70●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200677104

サイズ：

●外径：１１５ｍｍ●厚さ：１２ｍｍ●ボルト穴径：１５ｍｍ●呼び径：４２．７０ｍｍ

●JIS規格相当品です。●一般に配管内における流体を止める場合に使用します。●配管内における流体を止める場合に。●呼び径A：40●呼び径B：1 1/2●外径(mm)：120●厚さ(mm)：12●ボルト穴数(個)：4●ボルト穴径(mm)：15●使用圧力(K)：5●呼び径(mm)：48.60●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200677111

サイズ：

●外径：１２０ｍｍ●厚さ：１２ｍｍ●ボルト穴径：１５ｍｍ●呼び径：４８．６０ｍｍ

●JIS規格相当品です。●一般に配管内における流体を止める場合に使用します。●配管内における流体を止める場合に。●呼び径A：50●呼び径B：2●外径(mm)：130●厚さ(mm)：14●ボルト穴数(個)：4●ボルト穴径(mm)：15●使用圧力(K)：5●呼び径(mm)：60.50●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200677128

サイズ：

●外径：１３０ｍｍ●厚さ：１４ｍｍ●ボルト穴径：１５ｍｍ●呼び径：６０．５０ｍｍ

●JIS規格相当品です。●一般に配管内における流体を止める場合に使用します。●配管内における流体を止める場合に。●呼び径A：65●呼び径B：2 1/2●外径(mm)：155●厚さ(mm)：14●ボルト穴数(個)：4●ボルト穴径(mm)：15●使用圧力(K)：5●呼び径(mm)：76.30●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200677135

サイズ：

●外径：１５５ｍｍ●厚さ：１４ｍｍ●ボルト穴径：１５ｍｍ●呼び径：７６．３０ｍｍ

●JIS規格相当品です。●一般に配管内における流体を止める場合に使用します。●配管内における流体を止める場合に。●呼び径A：80●呼び径B：3●外径(mm)：180●厚さ(mm)：14●ボルト穴数(個)：4●ボルト穴径(mm)：19●使用圧力(K)：5●呼び径(mm)：89.10●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200677142

サイズ：

●外径：１８０ｍｍ●厚さ：１４ｍｍ●ボルト穴径：１９ｍｍ●呼び径：８９．１０ｍｍ

●JIS規格相当品です。●パイプを巻き込んで隅肉溶接、アライメントが極めて簡単です。●緩やかな条件の配管に。●呼び径A：100●呼び径B：4●内径(mm)：115.4●外径(mm)：200●厚さ(mm)：16●ボルト穴数(個)：8●ボルト穴径(mm)：19●使用圧力(K)：5●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200678200

サイズ：

●内径：１１５．４ｍｍ●外径：２００ｍｍ●厚さ：１６ｍｍ●ボルト穴径：１９ｍｍ

●JIS規格相当品です。●パイプを巻き込んで隅肉溶接、アライメントが極めて簡単です。●緩やかな条件の配管に。●呼び径A：15●呼び径B：1/2●内径(mm)：22.2●外径(mm)：80●厚さ(mm)：9●ボルト穴数(個)：4●ボルト穴径(mm)：12●使用圧力(K)：5●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200678217

サイズ：

●内径：２２．２ｍｍ●外径：８０ｍｍ●厚さ：９ｍｍ●ボルト穴径：１２ｍｍ

●JIS規格相当品です。●パイプを巻き込んで隅肉溶接、アライメントが極めて簡単です。●緩やかな条件の配管に。●呼び径A：20●呼び径B：3/4●内径(mm)：27.7●外径(mm)：85●厚さ(mm)：10●ボルト穴数(個)：4●ボルト穴径(mm)：12●使用圧力(K)：5●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200678224

サイズ：

●内径：２７．７ｍｍ●外径：８５ｍｍ●厚さ：１０ｍｍ●ボルト穴径：１２ｍｍ

●JIS規格相当品です。●パイプを巻き込んで隅肉溶接、アライメントが極めて簡単です。●緩やかな条件の配管に。●呼び径A：25●呼び径B：1●内径(mm)：34.5●外径(mm)：95●厚さ(mm)：10●ボルト穴数(個)：4●ボルト穴径(mm)：12●使用圧力(K)：5●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200678231

サイズ：

●内径：３４．５ｍｍ●外径：９５ｍｍ●厚さ：１０ｍｍ●ボルト穴径：１２ｍｍ

●JIS規格相当品です。●パイプを巻き込んで隅肉溶接、アライメントが極めて簡単です。●緩やかな条件の配管に。●呼び径A：32●呼び径B：1 1/4●内径(mm)：43.2●外径(mm)：115●厚さ(mm)：12●ボルト穴数(個)：4●ボルト穴径(mm)：15●使用圧力(K)：5●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200678248

サイズ：

●内径：４３．２ｍｍ●外径：１１５ｍｍ●厚さ：１２ｍｍ●ボルト穴径：１５ｍｍ

●JIS規格相当品です。●パイプを巻き込んで隅肉溶接、アライメントが極めて簡単です。●緩やかな条件の配管に。●呼び径A：40●呼び径B：1 1/2●内径(mm)：49.1●外径(mm)：120●厚さ(mm)：12●ボルト穴数(個)：4●ボルト穴径(mm)：15●使用圧力(K)：5●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200678255

サイズ：

●内径：４９．１ｍｍ●外径：１２０ｍｍ●厚さ：１２ｍｍ●ボルト穴径：１５ｍｍ

●JIS規格相当品です。●パイプを巻き込んで隅肉溶接、アライメントが極めて簡単です。●緩やかな条件の配管に。●呼び径A：50●呼び径B：2●内径(mm)：61.1●外径(mm)：130●厚さ(mm)：14●ボルト穴数(個)：4●ボルト穴径(mm)：15●使用圧力(K)：5●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200678262

サイズ：

●内径：６１．１ｍｍ●外径：１３０ｍｍ●厚さ：１４ｍｍ●ボルト穴径：１５ｍｍ

●JIS規格相当品です。●パイプを巻き込んで隅肉溶接、アライメントが極めて簡単です。●緩やかな条件の配管に。●呼び径A：65●呼び径B：2 1/2●内径(mm)：77.1●外径(mm)：155●厚さ(mm)：14●ボルト穴数(個)：4●ボルト穴径(mm)：15●使用圧力(K)：5●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200678279

サイズ：

●内径：７７．１ｍｍ●外径：１５５ｍｍ●厚さ：１４ｍｍ●ボルト穴径：１５ｍｍ

●JIS規格相当品です。●パイプを巻き込んで隅肉溶接、アライメントが極めて簡単です。●緩やかな条件の配管に。●呼び径A：80●呼び径B：3●内径(mm)：90.0●外径(mm)：180●厚さ(mm)：14●ボルト穴数(個)：4●ボルト穴径(mm)：19●使用圧力(K)：5●JISB2220規格品●使用圧力：5K●スチール(SS400相当)●防錆のニス(黄色)を塗布しておりますが、錆が発生することがあります。

商品コード：

2500200678286

サイズ：

●内径：９０．０ｍｍ●外径：１８０ｍｍ●厚さ：１４ｍｍ●ボルト穴径：１９ｍｍ

●耐食性にすぐれたPVC製フランジです。●酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなどの配管に。●呼び径A：15●呼び径B：1/2●内径(mm)：17●外径(mm)：95●厚さ(mm)：14●ボルト穴数(個)：4●ボルト穴径(mm)：15●使用圧力(K)：10●ボルト穴中心径(mm)：70●L(mm)：35●穴数(個)：4●塩ビ管呼び径：16●材質：硬質塩化ﾋﾞﾆﾙ(PVC)●サイズ：15A●呼び径：1/2B●適用ボルト首下(mm)：50●適用ボルト呼び(mm)：M12●L(mm) ：35●最高許容圧力：1.0MPa(20℃)●JIS10K仕様●最高使用温度：60℃●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、換気など十分ご注意ください。●施工方法は標準施工をお願いします。●締め付けトルクにご注意ください。●片締めにならないようご注意ください。

商品コード：

2500203375618

サイズ：

●内径：１７ｍｍ●外径：９５ｍｍ●厚さ：１４ｍｍ●ボルト穴径：１５ｍｍ

●耐食性にすぐれたPVC製フランジです。●酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなどの配管に。●呼び径A：15●呼び径B：1/2●内径(mm)：17●外径(mm)：80●厚さ(mm)：9●ボルト穴数(個)：4●ボルト穴径(mm)：12●使用圧力(K)：10●ボルト穴中心径(mm)：60●L(mm)：35●穴数(個)：4●材質：硬質塩化ﾋﾞﾆﾙ(PVC)●塩ビ管呼び径：16●サイズ：15A●呼び径：1/2B●適用ボルト首下(mm)：45●適用ボルト呼び(mm)：M10●最高許容圧力：0.5MPa(20℃)●JIS5K仕様●最高使用温度：60℃●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、換気など十分ご注意ください。●施工方法は標準施工をお願いします。●締め付けトルクにご注意ください。●片締めにならないようご注意ください。

商品コード：

2500203375656

サイズ：

●内径：１７ｍｍ●外径：８０ｍｍ●厚さ：９ｍｍ●ボルト穴径：１２ｍｍ

●耐食性にすぐれたPVC製フランジです。酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用頂けます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなど、さまざまな配管に適しております。●呼び径A：150A●呼び径B：6B●内径(mm)：146●外径(mm)：280●厚さ(mm)：26●ボルト穴数(個)：8●ボルト穴径(mm)：23●使用圧力(K)：10●ボルト穴中心径(mm)：240●最高使用温度：60℃●サイズ：150A●材質：硬質塩化ﾋﾞﾆﾙ(PVC)●塩ビ管呼び径：150●穴数(個)：8●呼び径：6B●最高許容圧力：1.0MPa(at20℃)●JIS10K仕様●ﾌﾗﾝｼﾞ寸法はJIS10K(JISB2210)に準じます。●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、喚起等十分ご注意下さい。●施工方法は標準施工をお願いします。●ｶﾀﾛｸﾞ参考資料の施工・性能・安全性の注意を必ずご参照下さい。●締め付けトルクにご注意ください。

商品コード：

2500203375830

サイズ：

●内径：１４６ｍｍ●外径：２８０ｍｍ●厚さ：２６ｍｍ●ボルト穴径：２３ｍｍ

●耐食性にすぐれたPVC製フランジです。●酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなどの配管に。●呼び径A：100●呼び径B：4●内径(mm)：100●外径(mm)：210●厚さ(mm)：22●ボルト穴数(個)：8●ボルト穴径(mm)：19●使用圧力(K)：10●ボルト穴中心径(mm)：175●L(mm)：90●穴数(個)：8●塩ビ管呼び径：100●材質：硬質塩化ﾋﾞﾆﾙ(PVC)●呼び径：4B●サイズ：100A●L(mm) ：90●適用ボルト呼び(mm)●適用ボルト首下(mm)●最高許容圧力：1.0MPa(20℃)●JIS10K仕様●最高使用温度：60℃●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、換気など十分ご注意ください。●施工方法は標準施工をお願いします。●締め付けトルクにご注意ください。●片締めにならないようご注意ください。

商品コード：

2500203375847

サイズ：

●内径：１００ｍｍ●外径：２１０ｍｍ●厚さ：２２ｍｍ●ボルト穴径：１９ｍｍ

●耐食性にすぐれたPVC製フランジです。●酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなどの配管に。●呼び径A：100●呼び径B：4●内径(mm)：100●外径(mm)：200●厚さ(mm)：16●ボルト穴数(個)：8●ボルト穴径(mm)：19●使用圧力(K)：10●ボルト穴中心径(mm)：165●L(mm)：92●穴数(個)：8●呼び径：4B●塩ビ管呼び径：100●材質：硬質塩化ﾋﾞﾆﾙ(PVC)●サイズ：100A●適用ボルト首下(mm)：60●適用ボルト呼び(mm)：M16●最高許容圧力：0.5MPa(20℃)●JIS5K仕様●最高使用温度：60℃●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、換気など十分ご注意ください。●施工方法は標準施工をお願いします。●締め付けトルクにご注意ください。●片締めにならないようご注意ください。

商品コード：

2500203375854

サイズ：

●内径：１００ｍｍ●外径：２００ｍｍ●厚さ：１６ｍｍ●ボルト穴径：１９ｍｍ

●耐食性にすぐれたPVC製フランジです。酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用頂けます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなど、さまざまな配管に適しております。●呼び径A：125A●呼び径B：5B●内径(mm)：125●外径(mm)：250●厚さ(mm)：24●ボルト穴数(個)：8●ボルト穴径(mm)：23●使用圧力(K)：10●ボルト穴中心径(mm)：210●最高使用温度：60℃●穴数(個)：8●塩ビ管呼び径：125●材質：硬質塩化ﾋﾞﾆﾙ(PVC)●呼び径：5B●サイズ：125A●最高許容圧力：1.0MPa(at20℃)●JIS10K仕様●ﾌﾗﾝｼﾞ寸法はJIS10K(JISB2210)に準じます。●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、喚起等十分ご注意下さい。●施工方法は標準施工をお願いします。●ｶﾀﾛｸﾞ参考資料の施工・性能・安全性の注意を必ずご参照下さい。●締め付けトルクにご注意ください。

商品コード：

2500203375861

サイズ：

●内径：１２５ｍｍ●外径：２５０ｍｍ●厚さ：２４ｍｍ●ボルト穴径：２３ｍｍ

●耐食性にすぐれたPVC製フランジです。酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用頂けます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなど、さまざまな配管に適しております。●呼び径A：125A●呼び径B：5B●内径(mm)：125●外径(mm)：235●厚さ(mm)：16●ボルト穴数(個)：8●ボルト穴径(mm)：19●使用圧力(K)：10●最高使用温度：60℃●呼び径：5B●サイズ：125A●塩ビ管呼び径：125●材質：硬質塩化ﾋﾞﾆﾙ(PVC)●穴数(個)：8●最高許容圧力：0.5MPa(at20℃)●JIS5K仕様●ﾌﾗﾝｼﾞ寸法はJIS5K(JISB2210)に準じます。●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、喚起等十分ご注意下さい。●施工方法は標準施工をお願いします。●ｶﾀﾛｸﾞ参考資料の施工・性能・安全性の注意を必ずご参照下さい。●締め付けトルクにご注意ください。

商品コード：

2500203375878

サイズ：

●内径：１２５ｍｍ●外径：２３５ｍｍ●厚さ：１６ｍｍ●ボルト穴径：１９ｍｍ

●耐食性にすぐれたPVC製フランジです。●酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなどの配管に。●呼び径A：20●呼び径B：3/4●内径(mm)：21●外径(mm)：100●厚さ(mm)：14●ボルト穴数(個)：4●ボルト穴径(mm)：15●使用圧力(K)：10●ボルト穴中心径(mm)：75●L(mm)：40●穴数(個)：4●材質：硬質塩化ﾋﾞﾆﾙ(PVC)●塩ビ管呼び径：20●サイズ：20A●呼び径：3/4B●適用ボルト首下(mm)：50●適用ボルト呼び(mm)：M12●L(mm) ：40●最高許容圧力：1.0MPa(20℃)●JIS10K仕様●最高使用温度：60℃●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、換気など十分ご注意ください。●施工方法は標準施工をお願いします。●締め付けトルクにご注意ください。●片締めにならないようご注意ください。

商品コード：

2500203375885

サイズ：

●内径：２１ｍｍ●外径：１００ｍｍ●厚さ：１４ｍｍ●ボルト穴径：１５ｍｍ

●耐食性にすぐれたPVC製フランジです。●酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなどの配管に。●呼び径A：20●呼び径B：3/4●内径(mm)：21●外径(mm)：85●厚さ(mm)：10●ボルト穴数(個)：4●ボルト穴径(mm)：12●使用圧力(K)：10●ボルト穴中心径(mm)：65●L(mm)：40●穴数(個)：4●材質：硬質塩化ﾋﾞﾆﾙ(PVC)●塩ビ管呼び径：20●呼び径：3/4B●サイズ：20A●適用ボルト首下(mm)：45●適用ボルト呼び(mm)：M10●最高許容圧力：0.5MPa(20℃)●JIS5K仕様●最高使用温度：60℃●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、換気など十分ご注意ください。●施工方法は標準施工をお願いします。●締め付けトルクにご注意ください。●片締めにならないようご注意ください。

商品コード：

2500203375960

サイズ：

●内径：２１ｍｍ●外径：８５ｍｍ●厚さ：１０ｍｍ●ボルト穴径：１２ｍｍ

●耐食性にすぐれたPVC製フランジです。●酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなどの配管に。●呼び径A：25●呼び径B：1●内径(mm)：25●外径(mm)：125●厚さ(mm)：14●ボルト穴数(個)：4●ボルト穴径(mm)：19●使用圧力(K)：10●ボルト穴中心径(mm)：90●L(mm)：45●穴数(個)：4●塩ビ管呼び径：25●サイズ：25A●呼び径：1B●材質：硬質塩化ﾋﾞﾆﾙ(PVC)●適用ボルト首下(mm)：55●適用ボルト呼び(mm)：M16●L(mm) ：45●最高許容圧力：1.0MPa(20℃)●JIS10K仕様●最高使用温度：60℃●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、換気など十分ご注意ください。●施工方法は標準施工をお願いします。●締め付けトルクにご注意ください。●片締めにならないようご注意ください。

商品コード：

2500203376271

サイズ：

●内径：２５ｍｍ●外径：１２５ｍｍ●厚さ：１４ｍｍ●ボルト穴径：１９ｍｍ

●耐食性にすぐれたPVC製フランジです。●酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなどの配管に。●呼び径A：25●呼び径B：1●内径(mm)：25●外径(mm)：95●厚さ(mm)：10●ボルト穴数(個)：4●ボルト穴径(mm)：12●使用圧力(K)：10●ボルト穴中心径(mm)：75●L(mm)：45●穴数(個)：4●呼び径：1B●サイズ：25A●材質：硬質塩化ﾋﾞﾆﾙ(PVC)●塩ビ管呼び径：25●適用ボルト首下(mm)：45●適用ボルト呼び(mm)：M10●最高許容圧力：0.5MPa(20℃)●JIS5K仕様●最高使用温度：60℃●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、換気など十分ご注意ください。●施工方法は標準施工をお願いします。●締め付けトルクにご注意ください。●片締めにならないようご注意ください。

商品コード：

2500203376462

サイズ：

●内径：２５ｍｍ●外径：９５ｍｍ●厚さ：１０ｍｍ●ボルト穴径：１２ｍｍ

●耐食性にすぐれたPVC製フランジです。酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用頂けます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなど、さまざまな配管に適しております。●呼び径A：200A●呼び径B：8B●内径(mm)：196●外径(mm)：320●厚さ(mm)：28●ボルト穴数(個)：8●ボルト穴径(mm)：23●使用圧力(K)：10●最高使用温度：60℃●穴数(個)：8●塩ビ管呼び径：200●呼び径：8B●サイズ：200A●材質：硬質塩化ﾋﾞﾆﾙ(PVC)●最高許容圧力：0.5MPa(at20℃)●JIS5K仕様●ﾌﾗﾝｼﾞ寸法はJIS5K(JISB2210)に準じます。●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、喚起等十分ご注意下さい。●施工方法は標準施工をお願いします。●ｶﾀﾛｸﾞ参考資料の施工・性能・安全性の注意を必ずご参照下さい。●締め付けトルクにご注意ください。

商品コード：

2500203377254

サイズ：

●内径：１９６ｍｍ●外径：３２０ｍｍ●厚さ：２８ｍｍ●ボルト穴径：２３ｍｍ

●耐食性にすぐれたPVC製フランジです。●酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなどの配管に。●呼び径A：32●呼び径B：1 1/4●内径(mm)：31●外径(mm)：135●厚さ(mm)：16●ボルト穴数(個)：4●ボルト穴径(mm)：19●使用圧力(K)：10●ボルト穴中心径(mm)：100●L(mm)：50●穴数(個)：4●塩ビ管呼び径：30●材質：硬質塩化ﾋﾞﾆﾙ(PVC)●呼び径：1 1/4B●サイズ：32A●適用ボルト首下(mm)：60●適用ボルト呼び(mm)：M16●L(mm) ：50●最高許容圧力：1.0MPa(20℃)●JIS10K仕様●最高使用温度：60℃●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、換気など十分ご注意ください。●施工方法は標準施工をお願いします。●締め付けトルクにご注意ください。●片締めにならないようご注意ください。

商品コード：

2500203377285

サイズ：

●内径：３１ｍｍ●外径：１３５ｍｍ●厚さ：１６ｍｍ●ボルト穴径：１９ｍｍ

●耐食性にすぐれたPVC製フランジです。●酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなどの配管に。●呼び径A：32●呼び径B：1 1/4●内径(mm)：31●外径(mm)：115●厚さ(mm)：12●ボルト穴数(個)：4●ボルト穴径(mm)：15●使用圧力(K)：10●ボルト穴中心径(mm)：90●L(mm)：50●穴数(個)：4●呼び径：1 1/4B●塩ビ管呼び径：30●材質：硬質塩化ﾋﾞﾆﾙ(PVC)●サイズ：32A●適用ボルト首下(mm)：50●適用ボルト呼び(mm)：M12●最高許容圧力：0.5MPa(20℃)●JIS5K仕様●最高使用温度：60℃●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、換気など十分ご注意ください。●施工方法は標準施工をお願いします。●締め付けトルクにご注意ください。●片締めにならないようご注意ください。

商品コード：

2500203377346

サイズ：

●内径：３１ｍｍ●外径：１１５ｍｍ●厚さ：１２ｍｍ●ボルト穴径：１５ｍｍ

●JIS規格相当品です。●パイプを巻き込んで隅肉溶接、アライメントが極めて簡単です。●緩やかな条件の配管に。●呼び径A：100●呼び径B：4●内径(mm)：115.4●外径(mm)：200●厚さ(mm)：16●ボルト穴数(個)：8●ボルト穴径(mm)：19●使用圧力(K)：5●JIS B2220規格品●使用圧力：5K●スチール(SS400相当・亜鉛メッキ仕上げ)

商品コード：

2500204306314

サイズ：

●内径：１１５．４ｍｍ●外径：２００ｍｍ●厚さ：１６ｍｍ●ボルト穴径：１９ｍｍ

●JIS規格相当品です。●パイプを巻き込んで隅肉溶接、アライメントが極めて簡単です。●緩やかな条件の配管に。●呼び径A：15●呼び径B：1/2●内径(mm)：22.2●外径(mm)：80●厚さ(mm)：9●ボルト穴数(個)：4●ボルト穴径(mm)：12●使用圧力(K)：5●JIS B2220規格品●使用圧力：5K●スチール(SS400相当・亜鉛メッキ仕上げ)

商品コード：

2500204306321

サイズ：

●内径：２２．２ｍｍ●外径：８０ｍｍ●厚さ：９ｍｍ●ボルト穴径：１２ｍｍ

●JIS規格相当品です。●パイプを巻き込んで隅肉溶接、アライメントが極めて簡単です。●緩やかな条件の配管に。●呼び径A：20●呼び径B：3/4●内径(mm)：27.7●外径(mm)：85●厚さ(mm)：10●ボルト穴数(個)：4●ボルト穴径(mm)：12●使用圧力(K)：5●JIS B2220規格品●使用圧力：5K●スチール(SS400相当・亜鉛メッキ仕上げ)

商品コード：

2500204306338

サイズ：

●内径：２７．７ｍｍ●外径：８５ｍｍ●厚さ：１０ｍｍ●ボルト穴径：１２ｍｍ

●JIS規格相当品です。●パイプを巻き込んで隅肉溶接、アライメントが極めて簡単です。●緩やかな条件の配管に。●呼び径A：25●呼び径B：1●内径(mm)：34.5●外径(mm)：95●厚さ(mm)：10●ボルト穴数(個)：4●ボルト穴径(mm)：12●使用圧力(K)：5●JIS B2220規格品●使用圧力：5K●スチール(SS400相当・亜鉛メッキ仕上げ)

商品コード：

2500204306345

サイズ：

●内径：３４．５ｍｍ●外径：９５ｍｍ●厚さ：１０ｍｍ●ボルト穴径：１２ｍｍ

●JIS規格相当品です。●パイプを巻き込んで隅肉溶接、アライメントが極めて簡単です。●緩やかな条件の配管に。●呼び径A：40●呼び径B：1 1/2●内径(mm)：49.1●外径(mm)：120●厚さ(mm)：12●ボルト穴数(個)：4●ボルト穴径(mm)：15●使用圧力(K)：5●JIS B2220規格品●使用圧力：5K●スチール(SS400相当・亜鉛メッキ仕上げ)

商品コード：

2500204306352

サイズ：

●内径：４９．１ｍｍ●外径：１２０ｍｍ●厚さ：１２ｍｍ●ボルト穴径：１５ｍｍ

●JIS規格相当品です。●面倒なメッキ除去作業が必要ありません。●溶接面が滑らかなので自動溶接機でも奇麗に仕上がります。●溶接時の亜鉛特有のガスも最小限に押さえます。●緩やかな条件の配管に。●呼び径A：25●呼び径B：1●内径(mm)：34.5●外径(mm)：125●厚さ(mm)：14●ボルト穴数(個)：4●ボルト穴径(mm)：19●使用圧力(K)：10●使用圧力：10K●スチール(SS400相当・亜鉛メッキ仕上げ)

商品コード：

2500204550731

サイズ：

●内径：３４．５ｍｍ●外径：１２５ｍｍ●厚さ：１４ｍｍ●ボルト穴径：１９ｍｍ

●JIS規格相当品です。●面倒なメッキ除去作業が必要ありません。●溶接面が滑らかなので自動溶接機でも奇麗に仕上がります。●溶接時の亜鉛特有のガスも最小限に押さえます。●緩やかな条件の配管に。●呼び径A：40●呼び径B：1 1/2●内径(mm)：49.1●外径(mm)：140●厚さ(mm)：16●ボルト穴数(個)：4●ボルト穴径(mm)：19●使用圧力(K)：10●使用圧力：10K●スチール(SS400相当・亜鉛メッキ仕上げ)

商品コード：

2500204550748

サイズ：

●内径：４９．１ｍｍ●外径：１４０ｍｍ●厚さ：１６ｍｍ●ボルト穴径：１９ｍｍ

●JIS規格相当品です。●面倒なメッキ除去作業が必要ありません。●溶接面が滑らかなので自動溶接機でも奇麗に仕上がります。●溶接時の亜鉛特有のガスも最小限に押さえます。●緩やかな条件の配管に。●呼び径A：50●呼び径B：2●内径(mm)：61.1●外径(mm)：155●厚さ(mm)：16●ボルト穴数(個)：4●ボルト穴径(mm)：19●使用圧力(K)：10●使用圧力：10K●スチール(SS400相当・亜鉛メッキ仕上げ)

商品コード：

2500204550755

サイズ：

●内径：６１．１ｍｍ●外径：１５５ｍｍ●厚さ：１６ｍｍ●ボルト穴径：１９ｍｍ

●耐食性にすぐれたPVC製SBフランジです。酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなど、さまざまな配管に。●呼び径A：100●呼び径B：4●内径(mm)：165●外径(mm)：200●厚さ(mm)：16●ボルト穴数(個)：8●ボルト穴径(mm)：19●ボルト穴中心径(mm)：165●適用ボルト呼び(mm)：M16●適用ﾎﾞﾙﾄM16：首下60●最高使用温度：60℃●最高許容圧力：0.5MPa(20℃)●使用圧力：5K●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、喚起など十分ご注意ください。●施工方法は標準施工をお願いします。●カタログ参考資料の施工・性能・安全性の注意を必ずご参照ください。

商品コード：

2500201699150

サイズ：

●内径：１６５ｍｍ●外径：２００ｍｍ●厚さ：１６ｍｍ●ボルト穴径：１９ｍｍ

●耐食性にすぐれたPVC製SBフランジです。酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用頂けます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなど、さまざまな配管に適しております。●呼び径5Bｻｲｽﾞ：125A●D：250mm●T：20mm●入数：1●適用ﾎﾞﾙﾄM20：首下80●最高使用温度：50℃●10k仕様●ボルト穴数8●材質：本体硬質ポリ塩化ビニール管(PVC)●最高許容圧力：1.0MPa(at20℃)●硬質ポリ塩化ビニール(PVC)●接着剤の使用時には、喚起等十分ご注意下さい。●施工方法は標準施工をお願いします。●ｶﾀﾛｸﾞ参考資料の施工・性能・安全性の注意を必ずご参照下さい。

商品コード：

2500201699167

●耐食性にすぐれたPVC製SBフランジです。酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなど、さまざまな配管に。●呼び径A：20●呼び径B：3/4●内径(mm)：75●外径(mm)：100●厚さ(mm)：14●ボルト穴数(個)：4●ボルト穴径(mm)：15●使用圧力(K)：10●タイプ：SB●ボルト穴中心径(mm)：75●L(mm)：40●適用ボルト首下(mm)：50●適用ボルト呼び(mm)：M12●最高使用温度：60℃●最高許容圧力：1.0MPa(20℃)●使用圧力：10K●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、喚起など十分ご注意ください。●施工方法は標準施工をお願いします。●カタログ参考資料の施工・性能・安全性の注意を必ずご参照ください。

商品コード：

2500201699174

サイズ：

●内径：７５ｍｍ●外径：１００ｍｍ●厚さ：１４ｍｍ●ボルト穴径：１５ｍｍ

●耐食性にすぐれたPVC製SBフランジです。酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなど、さまざまな配管に。●呼び径A：20●呼び径B：3/4●内径(mm)：65●外径(mm)：85●厚さ(mm)：10●ボルト穴数(個)：4●ボルト穴径(mm)：12●ボルト穴中心径(mm)：65●適用ボルト呼び(mm)：M10●最高使用温度：60℃●最高許容圧力：0.5MPa(20℃)●使用圧力：5K●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、喚起など十分ご注意ください。●施工方法は標準施工をお願いします。●カタログ参考資料の施工・性能・安全性の注意を必ずご参照ください。

商品コード：

2500201699181

サイズ：

●内径：６５ｍｍ●外径：８５ｍｍ●厚さ：１０ｍｍ●ボルト穴径：１２ｍｍ

●耐食性にすぐれたPVC製SBフランジです。酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなど、さまざまな配管に。●呼び径A：25●呼び径B：1●内径(mm)：90●外径(mm)：125●厚さ(mm)：14●ボルト穴数(個)：4●ボルト穴径(mm)：19●使用圧力(K)：10●タイプ：SB●ボルト穴中心径(mm)：90●L(mm)：45●適用ボルト首下(mm)：55●適用ボルト呼び(mm)：M16●最高使用温度：60℃●最高許容圧力：1.0MPa(20℃)●使用圧力：10K●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、喚起など十分ご注意ください。●施工方法は標準施工をお願いします。●カタログ参考資料の施工・性能・安全性の注意を必ずご参照ください。

商品コード：

2500201699204

サイズ：

●内径：９０ｍｍ●外径：１２５ｍｍ●厚さ：１４ｍｍ●ボルト穴径：１９ｍｍ

●耐食性にすぐれたPVC製SBフランジです。酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなど、さまざまな配管に。●呼び径A：25●呼び径B：1●内径(mm)：75●外径(mm)：95●厚さ(mm)：10●ボルト穴数(個)：4●ボルト穴径(mm)：12●ボルト穴中心径(mm)：75●適用ボルト呼び(mm)：M10●最高使用温度：60℃●最高許容圧力：0.5MPa(20℃)●使用圧力：5K●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、喚起など十分ご注意ください。●施工方法は標準施工をお願いします。●カタログ参考資料の施工・性能・安全性の注意を必ずご参照ください。

商品コード：

2500201699211

サイズ：

●内径：７５ｍｍ●外径：９５ｍｍ●厚さ：１０ｍｍ●ボルト穴径：１２ｍｍ

●耐食性にすぐれたPVC製SBフランジです。酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなど、さまざまな配管に。●呼び径A：30●呼び径B：11/4●内径(mm)：100●外径(mm)：135●厚さ(mm)：16●ボルト穴数(個)：4●ボルト穴径(mm)：19●使用圧力(K)：10●タイプ：SB●ボルト穴中心径(mm)：100●L(mm)：50●適用ボルト首下(mm)：60●適用ボルト呼び(mm)：M16●最高使用温度：60℃●最高許容圧力：1.0MPa(20℃)●使用圧力：10K●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、喚起など十分ご注意ください。●施工方法は標準施工をお願いします。●カタログ参考資料の施工・性能・安全性の注意を必ずご参照ください。

商品コード：

2500201699228

サイズ：

●内径：１００ｍｍ●外径：１３５ｍｍ●厚さ：１６ｍｍ●ボルト穴径：１９ｍｍ

●耐食性にすぐれたPVC製SBフランジです。酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなど、さまざまな配管に。●呼び径A：32●呼び径B：11/4●内径(mm)：90●外径(mm)：115●厚さ(mm)：12●ボルト穴数(個)：4●ボルト穴径(mm)：15●ボルト穴中心径(mm)：90●適用ボルト呼び(mm)：M12●適用ﾎﾞﾙﾄM15：首下50●最高使用温度：60℃●最高許容圧力：0.5MPa(20℃)●使用圧力：5K●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、喚起など十分ご注意ください。●施工方法は標準施工をお願いします。●カタログ参考資料の施工・性能・安全性の注意を必ずご参照ください。

商品コード：

2500201699242

サイズ：

●内径：９０ｍｍ●外径：１１５ｍｍ●厚さ：１２ｍｍ●ボルト穴径：１５ｍｍ

●耐食性にすぐれたPVC製SBフランジです。酸性またはアルカリ性の薬品や海水で腐食することなく安心してご使用いただけます。●化学工場薬品配管・半導体工場純水配管・水産工場海水配管・食品工場廃水処理ラインなど、さまざまな配管に。●呼び径A：40●呼び径B：11/2●内径(mm)：105●外径(mm)：140●厚さ(mm)：16●ボルト穴数(個)：4●ボルト穴径(mm)：19●使用圧力(K)：10●タイプ：SB●ボルト穴中心径(mm)：105●L(mm)：61●適用ボルト首下(mm)：60●適用ボルト呼び(mm)：M16●最高使用温度：60℃●最高許容圧力：1.0MPa(20℃)●使用圧力：10K●JISB2220に準ずる●硬質ポリ塩化ビニル(PVC)●接着剤の使用時には、喚起など十分ご注意ください。●施工方法は標準施工をお願いします。●カタログ参考資料の施工・性能・安全性の注意を必ずご参照ください。

商品コード：

2500201699259

サイズ：

●内径：１０５ｍｍ●外径：１４０ｍｍ●厚さ：１６ｍｍ●ボルト穴径：１９ｍｍ
