管工バルブ

●スタンダードボア型です。●冷温水・不凍液・油・空気用。●呼び径A：100●呼び径B：Rc4●全長(mm)：179●高さ(mm)：121●ハンドル長D(mm)：250●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：76●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●スタンダードボアタイプ●黄銅(C3771BE)

商品コード：

2500201625821

サイズ：

●全長：１７９ｍｍ●高さ：１２１ｍｍ●ハンドル長Ｄ：２５０ｍｍ●内径：７６ｍｍ

●スタンダードボア型です。●冷温水・不凍液・油・空気用。●呼び径A：15●呼び径B：Rc1/2●全長(mm)：65●高さ(mm)：48.5●ハンドル長D(mm)：101●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：12.5●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●スタンダードボアタイプ●黄銅(C3771BE)

商品コード：

2500201629973

サイズ：

●全長：６５ｍｍ●高さ：４８．５ｍｍ●ハンドル長Ｄ：１０１ｍｍ

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：8●呼び径B：Rc1/4●全長(mm)：44●高さ(mm)：31.5●ハンドル長D(mm)：56●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：8●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201669122

サイズ：

●全長：４４ｍｍ●高さ：３１．５ｍｍ●ハンドル長Ｄ：５６ｍｍ●内径：８ｍｍ

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：10●呼び径B：Rc3/8●全長(mm)：50●高さ(mm)：46●ハンドル長D(mm)：86●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：10●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201669139

サイズ：

●全長：５０ｍｍ●高さ：４６ｍｍ●ハンドル長Ｄ：８６ｍｍ●内径：１０ｍｍ

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：15●呼び径B：Rc1/2●全長(mm)：65●高さ(mm)：49.5●ハンドル長D(mm)：86●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：15.5●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201669245

サイズ：

●全長：６５ｍｍ●高さ：４９．５ｍｍ●ハンドル長Ｄ：８６ｍｍ●内径：１５．５ｍｍ

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：20●呼び径B：Rc3/4●全長(mm)：68●高さ(mm)：53.5●ハンドル長D(mm)：86●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：20●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201669351

サイズ：

●全長：６８ｍｍ●高さ：５３．５ｍｍ●ハンドル長Ｄ：８６ｍｍ●内径：２０ｍｍ

●面間寸法が短いため、省スペース配管が可能です。●肉厚設計で耐圧性能が向上しています。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：8●呼び径B：Rc1/4●全長(mm)：37●高さ(mm)：31.5●ハンドル長D(mm)：71●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：8●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201669368

サイズ：

●全長：３７ｍｍ●高さ：３１．５ｍｍ●ハンドル長Ｄ：７１ｍｍ●内径：８ｍｍ

●面間寸法が短いため、省スペース配管が可能です。●肉厚設計で耐圧性能が向上しています。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：10●呼び径B：Rc3/8●全長(mm)：39●高さ(mm)：37.5●ハンドル長D(mm)：71●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：10●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201669399

サイズ：

●全長：３９ｍｍ●高さ：３７．５ｍｍ●ハンドル長Ｄ：７１ｍｍ●内径：１０ｍｍ

●面間寸法が短いため、省スペース配管が可能です。●肉厚設計で耐圧性能が向上しています。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：15●呼び径B：Rc1/2●全長(mm)：48.5●高さ(mm)：48●ハンドル長D(mm)：86●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：15●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201669405

サイズ：

●全長：４８．５ｍｍ●高さ：４８ｍｍ●ハンドル長Ｄ：８６ｍｍ●内径：１５ｍｍ

●面間寸法が短いため、省スペース配管が可能です。●肉厚設計で耐圧性能が向上しています。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：20●呼び径B：Rc3/4●全長(mm)：57●高さ(mm)：52●ハンドル長D(mm)：86●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：20●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201669412

サイズ：

●全長：５７ｍｍ●高さ：５２ｍｍ●ハンドル長Ｄ：８６ｍｍ●内径：２０ｍｍ

●面間寸法が短いため、省スペース配管が可能です。●肉厚設計で耐圧性能が向上しています。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：25●呼び径B：Rc1●全長(mm)：64●高さ(mm)：56●ハンドル長D(mm)：116●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：25●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201669429

サイズ：

●全長：６４ｍｍ●高さ：５６ｍｍ●ハンドル長Ｄ：１１６ｍｍ●内径：２５ｍｍ

●面間寸法が短いため、省スペース配管が可能です。●肉厚設計で耐圧性能が向上しています。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：32●呼び径B：Rc11/4●全長(mm)：77●高さ(mm)：61.5●ハンドル長D(mm)：116●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：32●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201669436

サイズ：

●全長：７７ｍｍ●高さ：６１．５ｍｍ●ハンドル長Ｄ：１１６ｍｍ●内径：３２ｍｍ

●面間寸法が短いため、省スペース配管が可能です。●肉厚設計で耐圧性能が向上しています。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：40●呼び径B：Rc11/2●全長(mm)：85.5●高さ(mm)：69.5●ハンドル長D(mm)：151●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：38●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201669443

サイズ：

●全長：８５．５ｍｍ●高さ：６９．５ｍｍ●ハンドル長Ｄ：１５１ｍｍ

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：25●呼び径B：Rc1●全長(mm)：79●高さ(mm)：61.5●ハンドル長D(mm)：116●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：25●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201669450

サイズ：

●全長：７９ｍｍ●高さ：６１．５ｍｍ●ハンドル長Ｄ：１１６ｍｍ●内径：２５ｍｍ

●面間寸法が短いため、省スペース配管が可能です。●肉厚設計で耐圧性能が向上しています。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：50●呼び径B：Rc2●全長(mm)：105●高さ(mm)：79●ハンドル長D(mm)：151●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：50●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201669467

サイズ：

●全長：１０５ｍｍ●高さ：７９ｍｍ●ハンドル長Ｄ：１５１ｍｍ●内径：５０ｍｍ

●面間寸法が短いコンパクト設計で省スペース配管が可能です。●肉厚設計で最高許容圧力は4.2MPa(600psi)です。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・エアー用。●呼び径A：15●呼び径B：Rc1/2●全長(mm)：48.5●高さ(mm)：37●ハンドル長D(mm)：65●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●面間(mm)：48.5●内径(mm)：15●接続：Rcねじ×Rcねじ●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●本体：黄銅

商品コード：

2500201669566

サイズ：

●全長：４８．５ｍｍ●高さ：３７ｍｍ●ハンドル長Ｄ：６５ｍｍ●面間：４８．５ｍｍ

●面間寸法が短いコンパクト設計で省スペース配管が可能です。●肉厚設計で最高許容圧力は4.2MPa(600psi)です。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気・ガス(可燃性・毒性以外)用。●呼び径A：20●呼び径B：Rc3/4●全長(mm)：57●高さ(mm)：41●ハンドル長D(mm)：65●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●面間(mm)：57●内径(mm)：20●接続：Rcねじ×Rcねじ●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●本体：黄銅

商品コード：

2500201669573

サイズ：

●全長：５７ｍｍ●高さ：４１ｍｍ●ハンドル長Ｄ：６５ｍｍ●面間：５７ｍｍ

●面間寸法が短いコンパクト設計で省スペース配管が可能です。●肉厚設計で最高許容圧力は4.2MPa(600psi)です。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気・ガス(可燃性・毒性以外)用。●呼び径A：25●呼び径B：Rc1●全長(mm)：64●高さ(mm)：49●ハンドル長D(mm)：85●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●面間(mm)：64●内径(mm)：25●接続：Rcねじ×Rcねじ●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●本体：黄銅

商品コード：

2500201669580

サイズ：

●全長：６４ｍｍ●高さ：４９ｍｍ●ハンドル長Ｄ：８５ｍｍ●面間：６４ｍｍ

●面間寸法が短いコンパクト設計で省スペース配管が可能です。●肉厚設計で最高許容圧力は4.2MPa(600psi)です。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気・ガス(可燃性・毒性以外)用。●呼び径A：32●呼び径B：Rc11/4●全長(mm)：77●高さ(mm)：54●ハンドル長D(mm)：85●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●面間(mm)：77●内径(mm)：32●接続：Rcねじ×Rcねじ●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●本体：黄銅

商品コード：

2500201669597

サイズ：

●全長：７７ｍｍ●高さ：５４ｍｍ●ハンドル長Ｄ：８５ｍｍ●面間：７７ｍｍ

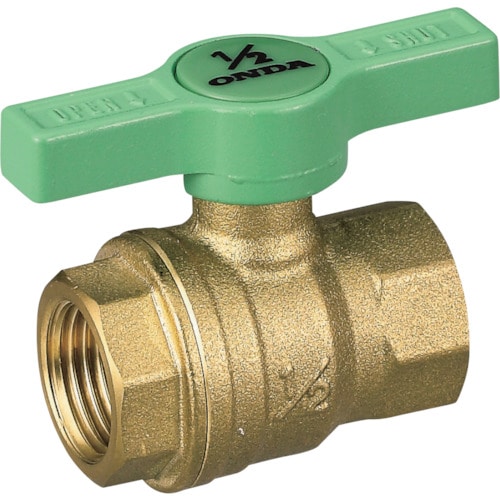

●面間寸法が短いコンパクト設計で省スペース配管が可能です。●肉厚設計で最高許容圧力は4.2MPa(600psi)です。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気・ガス(可燃性・毒性以外)用。●呼び径A：40●呼び径B：Rc11/2●全長(mm)：85.5●高さ(mm)：64●ハンドル長D(mm)：110●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●面間(mm)：85.5●内径(mm)：38●接続：Rcねじ×Rcねじ●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●本体：黄銅

商品コード：

2500201669603

サイズ：

●全長：８５．５ｍｍ●高さ：６４ｍｍ●ハンドル長Ｄ：１１０ｍｍ

●面間寸法が短いコンパクト設計で省スペース配管が可能です。●肉厚設計で最高許容圧力は4.2MPa(600psi)です。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気・ガス(可燃性・毒性以外)用。●呼び径A：50●呼び径B：Rc2●全長(mm)：105●高さ(mm)：73●ハンドル長D(mm)：110●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●面間(mm)：105●内径(mm)：50●接続：Rcねじ×Rcねじ●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●本体：黄銅

商品コード：

2500201669610

サイズ：

●全長：１０５ｍｍ●高さ：７３ｍｍ●ハンドル長Ｄ：１１０ｍｍ●面間：１０５ｍｍ

●呼び径と同じフルボア設計されていますので、大流量配管に最適です。●ニップルのねじ込みを削減できるため面間寸法が短く、機器への納まりをコンパクトに配管できます。●ニップルが不要になるので施工負荷を低減でき、漏水のリスクも減少します。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・エアー用。●呼び径A：15●呼び径B：Rc1/2xR1/2●全長(mm)：68●高さ(mm)：48●ハンドル長D(mm)：86●最高許容圧力(MPa)：4.2(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●面間(mm)：68●内径(mm)：13●接続：Rねじ×Rcねじ●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアタイプ●本体：黄銅

商品コード：

2500201669634

サイズ：

●全長：６８ｍｍ●高さ：４８ｍｍ●ハンドル長Ｄ：８６ｍｍ●面間：６８ｍｍ

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：32●呼び径B：Rc11/4●全長(mm)：86●高さ(mm)：67●ハンドル長D(mm)：116●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：32●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201669641

サイズ：

●全長：８６ｍｍ●高さ：６７ｍｍ●ハンドル長Ｄ：１１６ｍｍ●内径：３２ｍｍ

●呼び径と同じフルボア設計されていますので、大流量配管に最適です。●ニップルのねじ込みを削減できるため面間寸法が短く、機器への納まりをコンパクトに配管できます。●ニップルが不要になるので施工負荷を低減でき、漏水のリスクも減少します。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気・ガス(可燃性・毒性以外)用。●呼び径A：20●呼び径B：Rc3/4xR3/4●全長(mm)：74●高さ(mm)：52●ハンドル長D(mm)：86●最高許容圧力(MPa)：4.2(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●面間(mm)：74●内径(mm)：17●接続：Rねじ×Rcねじ●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアタイプ●本体：黄銅

商品コード：

2500201669658

サイズ：

●全長：７４ｍｍ●高さ：５２ｍｍ●ハンドル長Ｄ：８６ｍｍ●面間：７４ｍｍ

●呼び径と同じフルボア設計されていますので、大流量配管に最適です。●ニップルのねじ込みを削減できるため面間寸法が短く、機器への納まりをコンパクトに配管できます。●ニップルが不要になるので施工負荷を低減でき、漏水のリスクも減少します。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気・ガス(可燃性・毒性以外)用。●呼び径A：25●呼び径B：Rc1xR1●全長(mm)：87●高さ(mm)：56●ハンドル長D(mm)：116●最高許容圧力(MPa)：4.2(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●面間(mm)：87●内径(mm)：21●接続：Rねじ×Rcねじ●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアタイプ●本体：黄銅

商品コード：

2500201669665

サイズ：

●全長：８７ｍｍ●高さ：５６ｍｍ●ハンドル長Ｄ：１１６ｍｍ●面間：８７ｍｍ

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：40●呼び径B：Rc11/2●全長(mm)：96●高さ(mm)：71●ハンドル長D(mm)：116●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：38●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201669702

サイズ：

●全長：９６ｍｍ●高さ：７１ｍｍ●ハンドル長Ｄ：１１６ｍｍ●内径：３８ｍｍ

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：50●呼び径B：Rc2●全長(mm)：119●高さ(mm)：85.5●ハンドル長D(mm)：131●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：50●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201669993

サイズ：

●全長：１１９ｍｍ●高さ：８５．５ｍｍ●ハンドル長Ｄ：１３１ｍｍ●内径：５０ｍｍ

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：65●呼び径B：Rc21/2●全長(mm)：138●高さ(mm)：110●ハンドル長D(mm)：250●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：65●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201670012

サイズ：

●全長：１３８ｍｍ●高さ：１１０ｍｍ●ハンドル長Ｄ：２５０ｍｍ●内径：６５ｍｍ

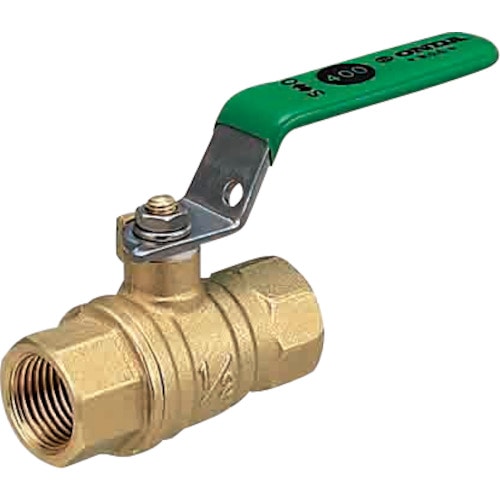

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：80●呼び径B：Rc3●全長(mm)：167●高さ(mm)：121●ハンドル長D(mm)：250●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：76●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201670036

サイズ：

●全長：１６７ｍｍ●高さ：１２１ｍｍ●ハンドル長Ｄ：２５０ｍｍ●内径：７６ｍｍ

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：8●呼び径B：Rc1/4●全長(mm)：44●高さ(mm)：25.5●ハンドル長D(mm)：38●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：8●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201670791

サイズ：

●全長：４４ｍｍ●高さ：２５．５ｍｍ●ハンドル長Ｄ：３８ｍｍ●内径：８ｍｍ

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：10●呼び径B：Rc3/8●全長(mm)：50●高さ(mm)：35●ハンドル長D(mm)：55●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：10●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201670807

サイズ：

●全長：５０ｍｍ●高さ：３５ｍｍ●ハンドル長Ｄ：５５ｍｍ●内径：１０ｍｍ

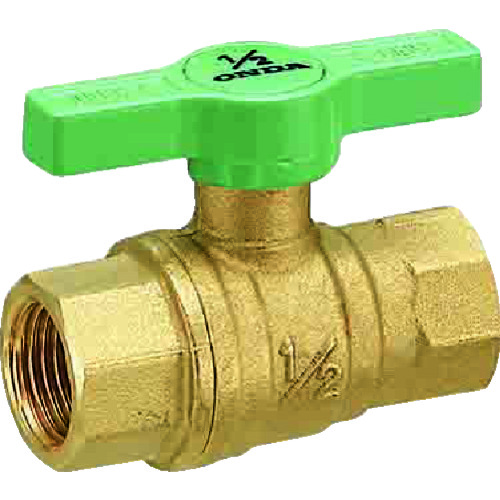

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：15●呼び径B：Rc1/2●全長(mm)：65●高さ(mm)：39●ハンドル長D(mm)：65●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：15.5●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201670821

サイズ：

●全長：６５ｍｍ●高さ：３９ｍｍ●ハンドル長Ｄ：６５ｍｍ●内径：１５．５ｍｍ

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：20●呼び径B：Rc3/4●全長(mm)：68●高さ(mm)：43●ハンドル長D(mm)：65●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：20●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201670838

サイズ：

●全長：６８ｍｍ●高さ：４３ｍｍ●ハンドル長Ｄ：６５ｍｍ●内径：２０ｍｍ

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：25●呼び径B：Rc1●全長(mm)：79●高さ(mm)：53.5●ハンドル長D(mm)：85●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：25●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201670852

サイズ：

●全長：７９ｍｍ●高さ：５３．５ｍｍ●ハンドル長Ｄ：８５ｍｍ●内径：２５ｍｍ

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：32●呼び径B：Rc11/4●全長(mm)：86●高さ(mm)：59●ハンドル長D(mm)：85●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：32●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201670869

サイズ：

●全長：８６ｍｍ●高さ：５９ｍｍ●ハンドル長Ｄ：８５ｍｍ●内径：３２ｍｍ

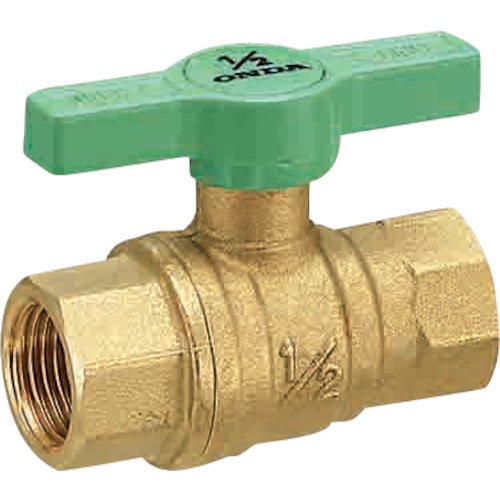

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：40●呼び径B：Rc11/2●全長(mm)：96●高さ(mm)：64.5●ハンドル長D(mm)：100●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：38●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201670883

サイズ：

●全長：９６ｍｍ●高さ：６４．５ｍｍ●ハンドル長Ｄ：１００ｍｍ●内径：３８ｍｍ

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：50●呼び径B：Rc2●全長(mm)：119●高さ(mm)：80.5●ハンドル長D(mm)：110●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：50●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201670890

サイズ：

●全長：１１９ｍｍ●高さ：８０．５ｍｍ●ハンドル長Ｄ：１１０ｍｍ●内径：５０ｍｍ

●減圧弁自身の騒音を解消し、深夜の給水でも安心な給水用減圧弁です。●水道法基準適合品です。●密閉構造で、ダイヤグラムが破損しても流体が外部に流出することはありません。●バランス構造の採用により、一次側圧力に影響されることなく二次側圧力を常に一定に保ちます。●適用流体：水道水。●戸別給水用減圧弁。●呼び径A：20●呼び径B：3/4●全長(mm)：90●高さ(mm)：146●接続方式：JISRc●一次側圧力：0.1～1.0MPa●二次側圧力：0.05～0.25MPa(標準設定0.2MPa)●使用温度：5～60℃●弁前後の最小差圧(Mpa)：0.03●最大減圧比：10：1●最小調整可能流量：0.5L／min●流体温度：5～60℃●定格流量：30L／min(差圧0.1MPa以上の場合は50L／min)●弁箱:青銅(NPb処理)●弁体:NBR●ダイヤフラム:NBR(布入り)

商品コード：

2500201751124

サイズ：

●全長：９０ｍｍ●高さ：１４６ｍｍ

●減圧弁・ストレーナ・圧力計がセットになった冷温水用減圧弁です。●密閉構造で、ダイヤフラムが破損しても流体が外部に流出することはありません。●適用流体：冷温水。●工場設備や住宅設備。●呼び径A：15●呼び径B：1/2●全長(mm)：150●高さ(mm)：197.5●接続方式：JISRc●一次側圧力：0.2～1.6MPa●二次側圧力：0.05～0.55MPa●弁前後の最小差圧：0.05MPa●最大減圧比：10：1●流体温度：5～80℃(ただし、70℃以上での連続使用は避けてください。)●弁箱:青銅●弁体:ウレタンゴム●弁座:ステンレス鋼●ダイヤフラム:NBR

商品コード：

2500201751179

サイズ：

●全長：１５０ｍｍ●高さ：１９７．５ｍｍ

●減圧弁・ストレーナ・圧力計がセットになった冷温水用減圧弁です。●密閉構造で、ダイヤフラムが破損しても流体が外部に流出することはありません。●適用流体：冷温水。●工場設備や住宅設備。●呼び径A：20●呼び径B：3/4●全長(mm)：169●高さ(mm)：216●接続方式：JISRc●一次側圧力：0.2～1.6MPa●二次側圧力：0.05～0.55MPa●弁前後の最小差圧：0.05MPa●最大減圧比：10：1●流体温度：5～80℃(ただし、70℃以上での連続使用は避けてください。)●弁箱:青銅●弁体:ウレタンゴム●弁座:ステンレス鋼●ダイヤフラム:NBR

商品コード：

2500201751186

サイズ：

●全長：１６９ｍｍ●高さ：２１６ｍｍ

●減圧弁・ストレーナ・圧力計がセットになった冷温水用減圧弁です。●密閉構造で、ダイヤフラムが破損しても流体が外部に流出することはありません。●適用流体：冷温水。●工場設備や住宅設備。●呼び径A：25●呼び径B：1●全長(mm)：193●高さ(mm)：243●接続方式：JISRc●一次側圧力：0.2～1.6MPa●二次側圧力：0.05～0.55MPa●弁前後の最小差圧：0.05MPa●最大減圧比：10：1●流体温度：5～80℃(ただし、70℃以上での連続使用は避けてください。)●弁箱:青銅●弁体:ウレタンゴム●弁座:ステンレス鋼●ダイヤフラム:NBR

商品コード：

2500201751193

サイズ：

●全長：１９３ｍｍ●高さ：２４３ｍｍ

●減圧弁・ストレーナ・圧力計がセットになった冷温水用減圧弁です。●密閉構造で、ダイヤフラムが破損しても流体が外部に流出することはありません。●適用流体：冷温水。●工場設備や住宅設備。●呼び径A：32●呼び径B：11/4●全長(mm)：236●高さ(mm)：285●接続方式：JISRc●一次側圧力：0.2～1.6MPa●二次側圧力：0.05～0.55MPa●弁前後の最小差圧：0.05MPa●最大減圧比：10：1●流体温度(℃)：5～80℃(ただし、70℃以上での連続使用は避けてください。)●弁箱:青銅●弁体:ウレタンゴム●弁座:ステンレス鋼●ダイヤフラム:NBR

商品コード：

2500201751209

サイズ：

●全長：２３６ｍｍ●高さ：２８５ｍｍ

●減圧弁・ストレーナ・圧力計がセットになった冷温水用減圧弁です。●密閉構造で、ダイヤフラムが破損しても流体が外部に流出することはありません。●適用流体：冷温水。●工場設備や住宅設備。●呼び径A：40●呼び径B：11/2●全長(mm)：286●高さ(mm)：343●接続方式：JISRc●一次側圧力：0.2～1.6MPa●二次側圧力：0.05～0.55MPa●弁前後の最小差圧：0.05MPa●最大減圧比：10：1●流体温度(℃)：5～80℃(ただし、70℃以上での連続使用は避けてください。)●弁箱:青銅●弁体:ウレタンゴム●弁座:ステンレス鋼●ダイヤフラム:NBR

商品コード：

2500201751216

サイズ：

●全長：２８６ｍｍ●高さ：３４３ｍｍ

●減圧弁・ストレーナ・圧力計がセットになった冷温水用減圧弁です。●密閉構造で、ダイヤフラムが破損しても流体が外部に流出することはありません。●適用流体：冷温水。●工場設備や住宅設備。●呼び径A：50●呼び径B：2●全長(mm)：343●高さ(mm)：404●接続方式：JISRc●一次側圧力：0.2～1.6MPa●二次側圧力：0.05～0.55MPa●弁前後の最小差圧：0.05MPa●最大減圧比：10：1●流体温度(℃)：5～80℃(ただし、70℃以上での連続使用は避けてください。)●弁箱:青銅●弁体:ウレタンゴム●弁座:ステンレス鋼●ダイヤフラム:NBR

商品コード：

2500201751223

サイズ：

●全長：３４３ｍｍ●高さ：４０４ｍｍ

●接液部には耐食性材料を使用し、水道水に対する耐塩素性に優れています。●水道法基準適合品です。●密閉構造のため、万が一ダイヤフラムが破損しても水は外部に漏れません。●適用流体：冷温水。●呼び径A：15●呼び径B：1/2●全長(mm)：115●高さ(mm)：159.5●接続方式：JISRc●最高温度(℃)：5～90●一次側圧力：1.0MPa●二次側圧力：0.05～0.35MPa●最大減圧比：10：1●最小差圧：0.05MPa●弁箱:青銅●弁体:ディスクＦＫＭ●弁座:青銅●ダイヤフラム:耐塩素ＥＰＤＭ●90℃以上は使用不可

商品コード：

2500201751230

サイズ：

●全長：１１５ｍｍ●高さ：１５９．５ｍｍ

●接液部には耐食性材料を使用し、水道水に対する耐塩素性に優れています。●水道法基準適合品です。●密閉構造のため、万が一ダイヤフラムが破損しても水は外部に漏れません。●適用流体：冷温水。●呼び径A：20●呼び径B：3/4●全長(mm)：120●高さ(mm)：159.5●接続方式：JISRc●最高温度(℃)：5～90●一次側圧力：1.0MPa●二次側圧力：0.05～0.35MPa●最大減圧比：10：1●最小差圧：0.05MPa●弁箱:青銅●弁座:青銅●弁体:ディスクＦＫＭ●ダイヤフラム:耐塩素ＥＰＤＭ●90℃以上は使用不可

商品コード：

2500201751247

サイズ：

●全長：１２０ｍｍ●高さ：１５９．５ｍｍ

●接液部には耐食性材料を使用し、水道水に対する耐塩素性に優れています。●水道法基準適合品です。●密閉構造のため、万が一ダイヤフラムが破損しても水は外部に漏れません。●適用流体：冷温水。●呼び径A：25●呼び径B：1●全長(mm)：135●高さ(mm)：170.0●接続方式：JISRc●最高温度(℃)：5～90●一次側圧力：1.0MPa●二次側圧力：0.05～0.35MPa●最大減圧比：10：1●最小差圧：0.05MPa●弁箱:青銅●弁座:青銅●弁体:ディスクＦＫＭ●ダイヤフラム:耐塩素ＥＰＤＭ●90℃以上は使用不可

商品コード：

2500201751254

サイズ：

●全長：１３５ｍｍ●高さ：１７０．０ｍｍ

●接液部には耐食性材料を使用し、水道水に対する耐塩素性に優れています。●水道法基準適合品です。●密閉構造のため、万が一ダイヤフラムが破損しても水は外部に漏れません。●適用流体：冷温水。●呼び径A：32●呼び径B：11/4●全長(mm)：180●高さ(mm)：224●接続方式：JISRc●最高温度(℃)：5～90●一次側圧力：1.0MPa●二次側圧力：0.05～0.35MPa●最大減圧比：10：1●最小差圧：0.05MPa●弁箱:青銅●弁座:青銅●弁体:ディスクＦＫＭ●ダイヤフラム:耐塩素ＥＰＤＭ●90℃以上は使用不可

商品コード：

2500201751261

サイズ：

●全長：１８０ｍｍ●高さ：２２４ｍｍ

●接液部には耐食性材料を使用し、水道水に対する耐塩素性に優れています。●水道法基準適合品です。●密閉構造のため、万が一ダイヤフラムが破損しても水は外部に漏れません。●適用流体：冷温水。●呼び径A：40●呼び径B：11/2●全長(mm)：180●高さ(mm)：224●接続方式：JISRc●最高温度(℃)：5～90●一次側圧力：1.0MPa●二次側圧力：0.05～0.35MPa●最大減圧比：10：1●最小差圧：0.05MPa●弁箱:青銅●弁座:青銅●弁体:ディスクＦＫＭ●ダイヤフラム:耐塩素ＥＰＤＭ●90℃以上は使用不可

商品コード：

2500201751278

サイズ：

●全長：１８０ｍｍ●高さ：２２４ｍｍ

●接液部には耐食性材料を使用し、水道水に対する耐塩素性に優れています。●水道法基準適合品です。●密閉構造のため、万が一ダイヤフラムが破損しても水は外部に漏れません。●適用流体：冷温水。●呼び径A：50●呼び径B：2●全長(mm)：200●高さ(mm)：239.5●接続方式：JISRc●最高温度(℃)：5～90●一次側圧力：1.0MPa●二次側圧力：0.05～0.35MPa●最大減圧比：10：1●最小差圧：0.05MPa●弁箱:青銅●弁座:青銅●弁体:ディスクＦＫＭ●ダイヤフラム:耐塩素ＥＰＤＭ●90℃以上は使用不可

商品コード：

2500201751285

サイズ：

●全長：２００ｍｍ●高さ：２３９．５ｍｍ
