管工バルブ

●蝶ハンドル式レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：10●呼び径B：3/8●高さ(mm)：31.5●ハンドル長D(mm)：3.92●Cv値max：2.5●面間(mm)：44●内径(mm)：7●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492865

サイズ：

●高さ：３１．５ｍｍ●ハンドル長Ｄ：３．９２ｍｍ●面間：４４ｍｍ●内径：７ｍｍ

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：10●呼び径B：3/8●高さ(mm)：37●ハンドル長D(mm)：3.92●Cv値max：2.5●面間(mm)：44●内径(mm)：7●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492872

サイズ：

●高さ：３７ｍｍ●ハンドル長Ｄ：３．９２ｍｍ●面間：４４ｍｍ●内径：７ｍｍ

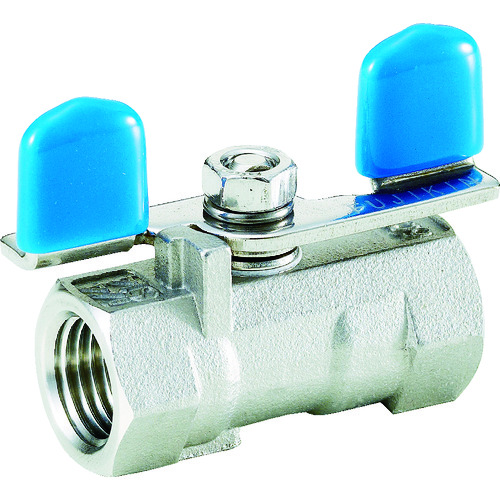

●蝶ハンドル式レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：15●呼び径B：1/2●高さ(mm)：34.5●ハンドル長D(mm)：3.92●Cv値max：5.1●面間(mm)：56.5●内径(mm)：9.1●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492889

サイズ：

●高さ：３４．５ｍｍ●ハンドル長Ｄ：３．９２ｍｍ●面間：５６．５ｍｍ

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：15●呼び径B：1/2●高さ(mm)：43●ハンドル長D(mm)：3.92●Cv値max：5.1●面間(mm)：56.5●内径(mm)：9.1●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492896

サイズ：

●高さ：４３ｍｍ●ハンドル長Ｄ：３．９２ｍｍ●面間：５６．５ｍｍ

●蝶ハンドル式レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：20●呼び径B：3/4●高さ(mm)：38●ハンドル長D(mm)：3.92●Cv値max：8.4●面間(mm)：59●内径(mm)：12.5●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492902

サイズ：

●高さ：３８ｍｍ●ハンドル長Ｄ：３．９２ｍｍ●面間：５９ｍｍ●内径：１２．５ｍｍ

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：20●呼び径B：3/4●高さ(mm)：46●ハンドル長D(mm)：3.92●Cv値max：8.4●面間(mm)：59●内径(mm)：12.5●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492919

サイズ：

●高さ：４６ｍｍ●ハンドル長Ｄ：３．９２ｍｍ●面間：５９ｍｍ●内径：１２．５ｍｍ

●蝶ハンドル式レデュースボアタイプです。●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：25●呼び径B：1●高さ(mm)：52●ハンドル長D(mm)：3.92●Cv値max：12.6●面間(mm)：71●内径(mm)：15●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492926

サイズ：

●高さ：５２ｍｍ●ハンドル長Ｄ：３．９２ｍｍ●面間：７１ｍｍ●内径：１５ｍｍ

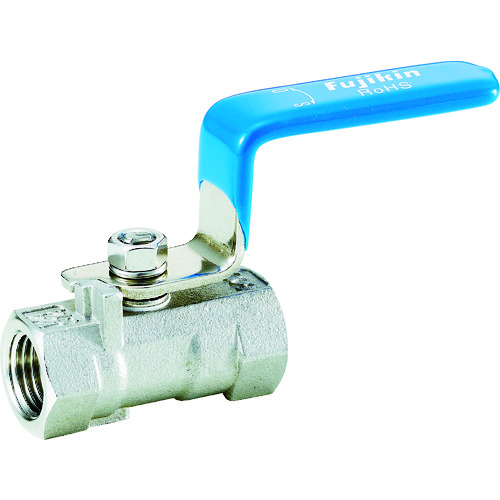

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：25●呼び径B：1●高さ(mm)：50●ハンドル長D(mm)：3.92●Cv値max：12.6●面間(mm)：71●内径(mm)：15●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492933

サイズ：

●高さ：５０ｍｍ●ハンドル長Ｄ：３．９２ｍｍ●面間：７１ｍｍ●内径：１５ｍｍ

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：32●呼び径B：1 1/4●高さ(mm)：54●ハンドル長D(mm)：3.92●Cv値max：28.5●面間(mm)：78●内径(mm)：20●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492940

サイズ：

●高さ：５４ｍｍ●ハンドル長Ｄ：３．９２ｍｍ●面間：７８ｍｍ●内径：２０ｍｍ

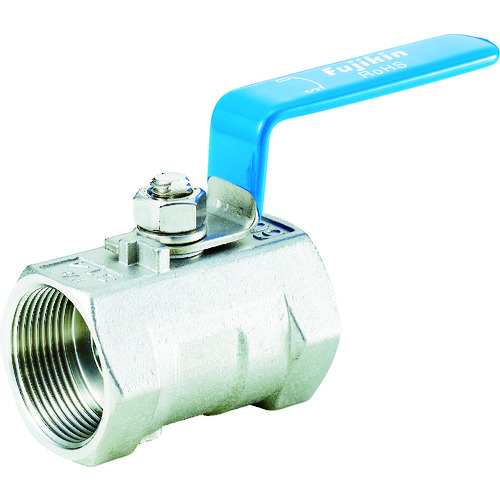

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：40●呼び径B：1 1/2●高さ(mm)：65●ハンドル長D(mm)：3.92●Cv値max：35.5●面間(mm)：83●内径(mm)：24.5●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492957

サイズ：

●高さ：６５ｍｍ●ハンドル長Ｄ：３．９２ｍｍ●面間：８３ｍｍ●内径：２４．５ｍｍ

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：50●呼び径B：2●高さ(mm)：72●ハンドル長D(mm)：3.92●Cv値max：55.4●面間(mm)：100●内径(mm)：32●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492964

サイズ：

●高さ：７２ｍｍ●ハンドル長Ｄ：３．９２ｍｍ●面間：１００ｍｍ●内径：３２ｍｍ

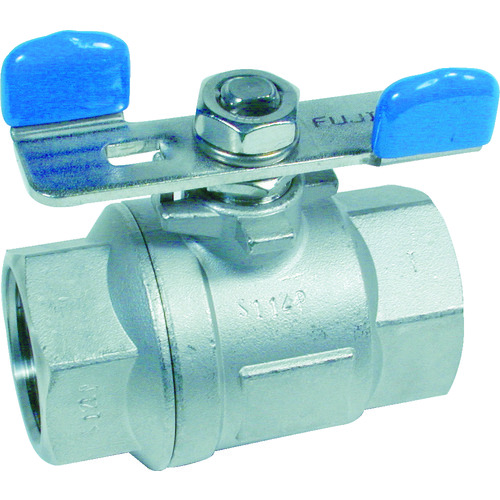

●蝶ハンドル式フルボアタイプです。ハンドルスペースが小さいです。●水・空気・ガス用。●呼び径A：8●呼び径B：1/4●高さ(mm)：45●Cv値max：12.9●面間(mm)：58●内径(mm)：11●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492971

サイズ：

●高さ：４５ｍｍ●面間：５８ｍｍ●内径：１１ｍｍ

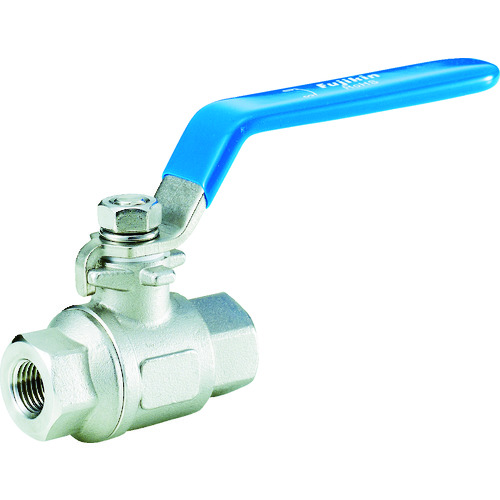

●水・空気・ガス用。●呼び径A：8●呼び径B：1/4●高さ(mm)：53.5●Cv値max：12.9●面間(mm)：58●内径(mm)：11●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492988

サイズ：

●高さ：５３．５ｍｍ●面間：５８ｍｍ●内径：１１ｍｍ

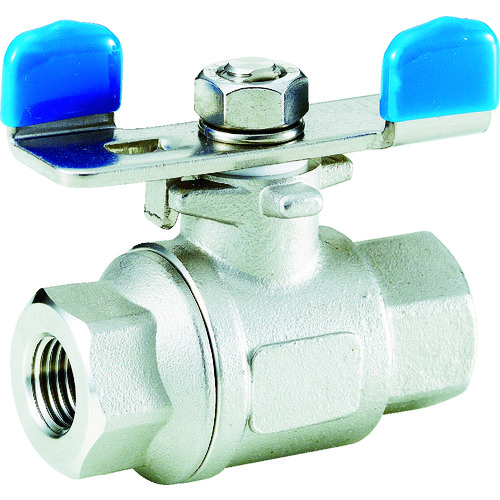

●蝶ハンドル式フルボアタイプです。ハンドルスペースが小さいです。●水・空気・ガス用。●呼び径A：10●呼び径B：3/8●高さ(mm)：45●Cv値max：14.7●面間(mm)：58●内径(mm)：12.5●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492995

サイズ：

●高さ：４５ｍｍ●面間：５８ｍｍ●内径：１２．５ｍｍ

●空気・水・油の設備配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：10●呼び径B：3/8●全長(mm)：50●高さ(mm)：45●ハンドル長D(mm)：62●最高許容圧力(MPa)：2.8(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●スタンダードボア●本体：黄銅(C3771B)

商品コード：

2500203532516

サイズ：

●全長：５０ｍｍ●高さ：４５ｍｍ●ハンドル長Ｄ：６２ｍｍ

●空気・水・油の設備配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：15●呼び径B：1/2●全長(mm)：65●高さ(mm)：45●ハンドル長D(mm)：82●最高許容圧力(MPa)：2.8(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●スタンダードボア●本体：黄銅(C3771B)

商品コード：

2500203532707

サイズ：

●全長：６５ｍｍ●高さ：４５ｍｍ●ハンドル長Ｄ：８２ｍｍ

●空気・水・油の設備配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：20●呼び径B：3/4●全長(mm)：68●高さ(mm)：48●ハンドル長D(mm)：82●最高許容圧力(MPa)：2.8(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●スタンダードボア●本体：黄銅(C3771B)

商品コード：

2500203532882

サイズ：

●全長：６８ｍｍ●高さ：４８ｍｍ●ハンドル長Ｄ：８２ｍｍ

●空気・水・油の設備配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：25●呼び径B：1●全長(mm)：79●高さ(mm)：53●ハンドル長D(mm)：112●最高許容圧力(MPa)：2.8(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●スタンダードボア●本体：黄銅(C3771B)

商品コード：

2500203532905

サイズ：

●全長：７９ｍｍ●高さ：５３ｍｍ●ハンドル長Ｄ：１１２ｍｍ

●空気・水・油の設備配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：32●呼び径B：11/4●全長(mm)：86●高さ(mm)：57●ハンドル長D(mm)：112●最高許容圧力(MPa)：2.8(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●スタンダードボア●本体：黄銅(C3771B)

商品コード：

2500203533049

サイズ：

●全長：８６ｍｍ●高さ：５７ｍｍ●ハンドル長Ｄ：１１２ｍｍ

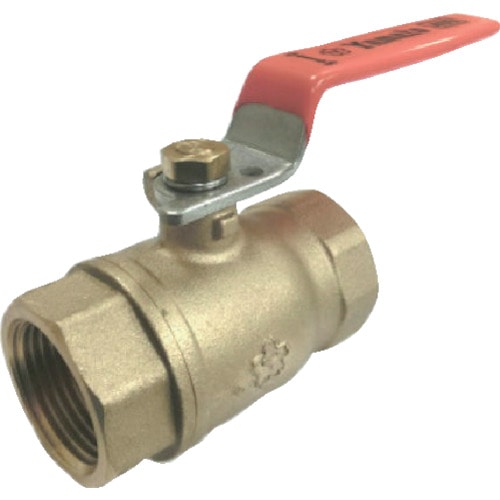

●空気・水・油の設備配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：40●呼び径B：11/2●全長(mm)：96●高さ(mm)：63●ハンドル長D(mm)：112●最高許容圧力(MPa)：2.8(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●スタンダードボア●本体：黄銅(C3771B)

商品コード：

2500203533216

サイズ：

●全長：９６ｍｍ●高さ：６３ｍｍ●ハンドル長Ｄ：１１２ｍｍ

●空気・水・油の設備配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：50●呼び径B：2●全長(mm)：109●高さ(mm)：75●ハンドル長D(mm)：142●最高許容圧力(MPa)：2.8(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●スタンダードボア●本体：黄銅(C3771B)

商品コード：

2500203533308

サイズ：

●全長：１０９ｍｍ●高さ：７５ｍｍ●ハンドル長Ｄ：１４２ｍｍ

●ＪＩＳ 準拠品です。●主な用途：水道給水用、空調・衛生配管、装置の冷却、循環用●可燃性および毒性ガスにはご使用できません●蒸気にご使用の場合は、ご相談ください。●呼び径A：10●呼び径B：3/8●全長(mm)：46●高さ(mm)：133.5●ハンドル径D(mm)：55●最高許容圧力(MPa)：1.4(-29℃～120℃の静流水、油、空気)、1.0(171℃以下の静流水、油、空気)●青銅(CAC406)

商品コード：

2500203978260

サイズ：

●全長：４６ｍｍ●高さ：１３３．５ｍｍ●ハンドル径Ｄ：５５ｍｍ

●ＪＩＳ Ｂ 2011 適合品です。●主な用途：水道給水用、空調・衛生配管、装置の冷却、循環用●呼び径A：15●呼び径B：1/2●全長(mm)：55●高さ(mm)：134.5●ハンドル径D(mm)：55●最高許容圧力(MPa)：1.4(-29℃～120℃の静流水、油、空気)、1.0(171℃以下の静流水、油、空気)●青銅(CAC406)

商品コード：

2500203978277

サイズ：

●全長：５５ｍｍ●高さ：１３４．５ｍｍ●ハンドル径Ｄ：５５ｍｍ

●ＪＩＳ Ｂ 2011 適合品です。●主な用途：水道給水用、空調・衛生配管、装置の冷却、循環用●呼び径A：20●呼び径B：3/4●全長(mm)：65●高さ(mm)：159●ハンドル径D(mm)：70●最高許容圧力(MPa)：1.4(-29℃～120℃の静流水、油、空気)、1.0(171℃以下の静流水、油、空気)●青銅(CAC406)

商品コード：

2500203978284

サイズ：

●全長：６５ｍｍ●高さ：１５９ｍｍ●ハンドル径Ｄ：７０ｍｍ

●ＪＩＳ Ｂ 2011 適合品です。●主な用途：水道給水用、空調・衛生配管、装置の冷却、循環用●呼び径A：25●呼び径B：1●全長(mm)：70●高さ(mm)：189●ハンドル径D(mm)：80●最高許容圧力(MPa)：1.4(-29℃～120℃の静流水、油、空気)、1.0(171℃以下の静流水、油、空気)●青銅(CAC406)

商品コード：

2500203978291

サイズ：

●全長：７０ｍｍ●高さ：１８９ｍｍ●ハンドル径Ｄ：８０ｍｍ

●ＪＩＳ Ｂ 2011 適合品です。●主な用途：水道給水用、空調・衛生配管、装置の冷却、循環用●呼び径A：32●呼び径B：1 1/4●全長(mm)：80●高さ(mm)：217●ハンドル径D(mm)：90●最高許容圧力(MPa)：1.4(-29℃～120℃の静流水、油、空気)、1.0(171℃以下の静流水、油、空気)●青銅(CAC406)

商品コード：

2500203978307

サイズ：

●全長：８０ｍｍ●高さ：２１７ｍｍ●ハンドル径Ｄ：９０ｍｍ

●ＪＩＳ Ｂ 2011 適合品です。●主な用途：水道給水用、空調・衛生配管、装置の冷却、循環用●呼び径A：40●呼び径B：1 1/2●全長(mm)：90●高さ(mm)：251●ハンドル径D(mm)：100●最高許容圧力(MPa)：1.4(-29℃～120℃の静流水、油、空気)、1.0(171℃以下の静流水、油、空気)●青銅(CAC406)

商品コード：

2500203978314

サイズ：

●全長：９０ｍｍ●高さ：２５１ｍｍ●ハンドル径Ｄ：１００ｍｍ

●ＪＩＳ Ｂ 2011 適合品です。●主な用途：水道給水用、空調・衛生配管、装置の冷却、循環用●呼び径A：50●呼び径B：2●全長(mm)：100●高さ(mm)：303●ハンドル径D(mm)：110●最高許容圧力(MPa)：1.4(-29℃～120℃の静流水、油、空気)、1.0(171℃以下の静流水、油、空気)●青銅(CAC406)

商品コード：

2500203978321

サイズ：

●全長：１００ｍｍ●高さ：３０３ｍｍ●ハンドル径Ｄ：１１０ｍｍ

●炭化水素系洗浄機で部品ごとに脱脂洗浄を行い、乾燥後、素手でグリス等の油分を一切使用せず組み上げ、個包装にて出荷いたします。●操作性に優れたレバーハンドルを採用しました。●水処理・食品関連設備など、油分管理が必要な分野での使用に最適です。●水・油・ガス用。●呼び径A：40●呼び径B：1 1/2●全長(mm)：84●高さ(mm)：69●ハンドル長D(mm)：150●最高許容圧力(MPa)：3.92●使用温度範囲(℃)：-20～120(不凍)●適合流体：水・油・ガス等●呼び径(mm)：48.6●面間(mm)：82●内径(mm)：24●接続：RC×RC●製造国：日本●最高圧力：3.92MPa(常温の水・油・ガス)●ステンレス(SUS316)●可燃性・毒性・高圧ガスなど危険流体をご使用の際にはご相談ください。

商品コード：

2500204004296

サイズ：

●全長：８４ｍｍ●高さ：６９ｍｍ●ハンドル長Ｄ：１５０ｍｍ●呼び径：４８．６ｍｍ

●炭化水素系洗浄機で部品ごとに脱脂洗浄を行い、乾燥後、素手でグリス等の油分を一切使用せず組み上げ、個包装にて出荷いたします。●操作性に優れたレバーハンドルを採用しました。●水処理・食品関連設備など、油分管理が必要な分野での使用に最適です。●水・油・ガス用。●呼び径A：50●呼び径B：2●全長(mm)：102●高さ(mm)：75●ハンドル長D(mm)：150●最高許容圧力(MPa)：3.92●使用温度範囲(℃)：-20～120(不凍)●適合流体：水・油・ガス等●呼び径(mm)：60.5●面間(mm)：100●内径(mm)：32●接続：RC×RC●製造国：日本●最高圧力：3.92MPa(常温の水・油・ガス)●ステンレス(SUS316)●可燃性・毒性・高圧ガスなど危険流体をご使用の際にはご相談ください。

商品コード：

2500204004302

サイズ：

●全長：１０２ｍｍ●高さ：７５ｍｍ●ハンドル長Ｄ：１５０ｍｍ

●蝶ハンドル/ウイングハンドルタイプのステンレス製ボールバルブです。●PCW禁油処理を施したモデルです。●炭化水素系洗浄機で部品ごとに脱脂洗浄を行った後、乾燥後、素手でグリス等の油分を一切使用せず組み上げ、個包装にて出荷いたします。●水処理・食品関連設備など、油分管理が必要な分野での使用に最適です。●水・油・ガス用。●呼び径A：40●呼び径B：1 1/2●全長(mm)：82●高さ(mm)：73●ハンドル長D(mm)：110●最高許容圧力(MPa)：3.92●使用温度範囲(℃)：-20～120(不凍)●適合流体：水・油・ガス等●呼び径(mm)：48.6●面間(mm)：82●内径(mm)：24●接続：RC×RC●製造国：日本●最高圧力：3.92MPa(常温の水・油・ガス)●ステンレス(SUS316)●可燃性・毒性・高圧ガスなど危険流体をご使用の際にはご相談ください。

商品コード：

2500204004319

サイズ：

●全長：８２ｍｍ●高さ：７３ｍｍ●ハンドル長Ｄ：１１０ｍｍ●呼び径：４８．６ｍｍ

●蝶ハンドル/ウイングハンドルタイプのステンレス製ボールバルブです。●PCW禁油処理を施したモデルです。●炭化水素系洗浄機で部品ごとに脱脂洗浄を行った後、乾燥後、素手でグリス等の油分を一切使用せず組み上げ、個包装にて出荷いたします。●水処理・食品関連設備など、油分管理が必要な分野での使用に最適です。●水・油・ガス用。●呼び径A：50●呼び径B：2●全長(mm)：100●高さ(mm)：79●ハンドル長D(mm)：110●最高許容圧力(MPa)：3.92●使用温度範囲(℃)：-20～120(不凍)●適合流体：水・油・ガス等●呼び径(mm)：60.5●面間(mm)：100●内径(mm)：32●接続：RC×RC●製造国：日本●最高圧力：3.92MPa(常温の水・油・ガス)●ステンレス(SUS316)●可燃性・毒性・高圧ガスなど危険流体をご使用の際にはご相談ください。

商品コード：

2500204004326

サイズ：

●全長：１００ｍｍ●高さ：７９ｍｍ●ハンドル長Ｄ：１１０ｍｍ

●高いシール性で信頼のあるディスク式逆止弁で方向を問わず取付可能です。●蒸気を使用した逆流防止を求められる配管用に。●呼び径A：15●呼び径B：1/2●全長(mm)：55●高さ(mm)：40●最高許容圧力(MPa)：1.0●使用温度範囲(℃)：220●適合流体：蒸気

商品コード：

2500204058275

サイズ：

●全長：５５ｍｍ●高さ：４０ｍｍ

●高いシール性で信頼のあるディスク式逆止弁で方向を問わず取付可能です。●蒸気・温水を使用した逆流防止を求められる配管用に。●呼び径A：15●呼び径B：1/2●全長(mm)：55●高さ(mm)：40●最高許容圧力(MPa)：1.0●使用温度範囲(℃)：185●適合流体：蒸気・温水

商品コード：

2500204058282

サイズ：

●全長：５５ｍｍ●高さ：４０ｍｍ

●高いシール性で信頼のあるディスク式逆止弁で方向を問わず取付可能です。●蒸気・温水を使用した逆流防止を求められる配管用に。●呼び径A：15●呼び径B：1/2●全長(mm)：55●高さ(mm)：40●最高許容圧力(MPa)：2.1●使用温度範囲(℃)：185●適合流体：蒸気・温水

商品コード：

2500204058299

サイズ：

●全長：５５ｍｍ●高さ：４０ｍｍ

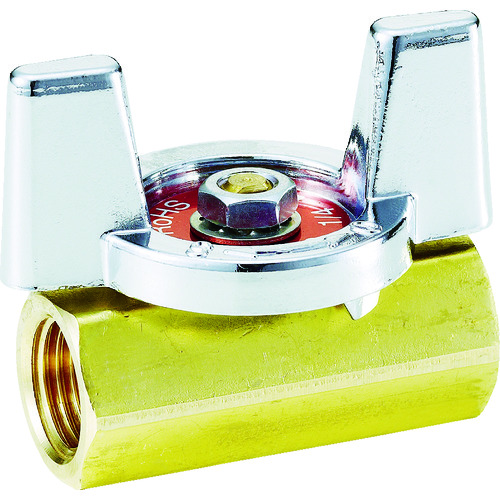

●蝶形ハンドル式レデュースボアタイプです。●軽量・コンパクトです。●-10～80℃の液体およびガス用。●呼び径A：8●呼び径B：1/4●高さ(mm)：30●ハンドル長D(mm)：1.96●Cv値max：1.4●面間(mm)：40.0●内径(mm)：5.0●レデューストボアタイプ●蝶形ハンドル式●最高圧力:1.96MPa(空気静流40℃時)●黄銅(C3771)

商品コード：

2500201456050

サイズ：

●高さ：３０ｍｍ●ハンドル長Ｄ：１．９６ｍｍ●面間：４０．０ｍｍ

●蝶形ハンドル式レデュースボアタイプです。●軽量・コンパクトです。●-10～80℃の液体およびガス用。●呼び径A：10●呼び径B：3/8●高さ(mm)：33●ハンドル長D(mm)：1.96●Cv値max：3.5●面間(mm)：44.5●内径(mm)：7.5●レデューストボアタイプ●蝶形ハンドル式●最高圧力:1.96MPa(空気静流40℃時)●黄銅(C3771)

商品コード：

2500201456074

サイズ：

●高さ：３３ｍｍ●ハンドル長Ｄ：１．９６ｍｍ●面間：４４．５ｍｍ

●蝶形ハンドル式レデュースボアタイプです。●軽量・コンパクトです。●-10～80℃の液体およびガス用。●呼び径A：15●呼び径B：1/2●高さ(mm)：35●ハンドル長D(mm)：1.96●Cv値max：5.0●面間(mm)：54.5●内径(mm)：9.0●レデューストボアタイプ●蝶形ハンドル式●最高圧力:1.96MPa(空気静流40℃時)●黄銅(C3771)

商品コード：

2500201456098

サイズ：

●高さ：３５ｍｍ●ハンドル長Ｄ：１．９６ｍｍ●面間：５４．５ｍｍ

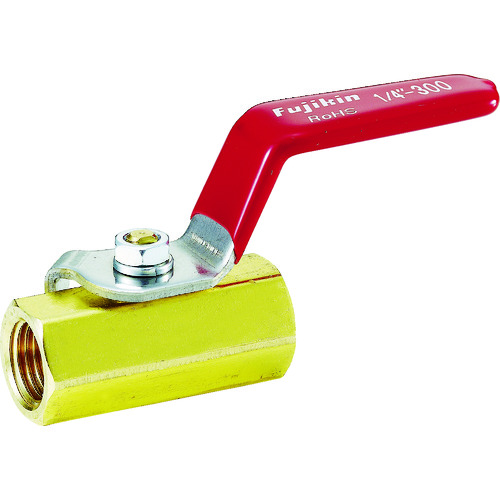

●レデュースボアタイプです。●軽量・コンパクトです。●-10～80℃の液体およびガス用。●呼び径A：20●呼び径B：3/4●高さ(mm)：49●ハンドル長D(mm)：1.96●Cv値max：10.1●面間(mm)：61.0●内径(mm)：12.5●レデューストボアタイプ●最高圧力1.96MPa(空気静流40℃時)●黄銅(C3771)

商品コード：

2500201456111

サイズ：

●高さ：４９ｍｍ●ハンドル長Ｄ：１．９６ｍｍ●面間：６１．０ｍｍ

●レデュースボアタイプです。●軽量・コンパクトです。●-10～80℃の液体およびガス用。●呼び径A：32●呼び径B：11/4●高さ(mm)：66●ハンドル長D(mm)：1.96●Cv値max：26.5●面間(mm)：80.0●内径(mm)：21.0●レデューストボアタイプ●最高圧力1.96MPa(空気静流40℃時)●黄銅(C3771)

商品コード：

2500201456135

サイズ：

●高さ：６６ｍｍ●ハンドル長Ｄ：１．９６ｍｍ●面間：８０．０ｍｍ

●レデュースボアタイプです。●軽量・コンパクトです。●-10～80℃の液体およびガス用。●呼び径A：50●呼び径B：2●高さ(mm)：75●ハンドル長D(mm)：1.96●Cv値max：64.5●面間(mm)：102.0●内径(mm)：32.0●レデューストボアタイプ●最高圧力1.96MPa(空気静流40℃時)●黄銅(C3771)

商品コード：

2500201456159

サイズ：

●高さ：７５ｍｍ●ハンドル長Ｄ：１．９６ｍｍ●面間：１０２．０ｍｍ

●60万回以上の開閉作動をクリアし、当社従来比3倍の耐久性を実現した電磁弁です。●対スケール性従来比3倍以上を実現しました。●内部主要部品を含めボディステンレス化により、耐食性が向上しました。●ＰＴＦＥガスケット採用により、気密性が向上しました。●配管の取付方向(水平・垂直)は任意です。(ただし、コイル上向きに対して90度以内)●コイルはＡＣ100／200結線選択形、50／60Ｈｚ共用です。●適用流体：蒸気・冷温水・空気・窒素ガス・炭酸ガス(乾燥状態)・アルゴンガス・油(20ｃＳｔ以下)●呼び径A：20●呼び径B：3/4●全長(mm)：80●高さ(mm)：131●適用圧力：0～1.0MPa(真空使用不可)●AC100V/50/60Hz●最低作動差圧：0MPa(コイル横向きの場合は0.03MPa必要)●弁座漏れ量：50ml／min(標準状態)(空気圧0.6MPa時)●使用温度：5～180℃●接続方式：JISRc●弁箱:ステンレス鋼●弁体:ステンレス鋼●ディスク:フッ素樹脂(PTFE)

商品コード：

2500201496872

サイズ：

●全長：８０ｍｍ●高さ：１３１ｍｍ

●60万回以上の開閉作動をクリアし、当社従来比3倍の耐久性を実現した電磁弁です。●対スケール性従来比3倍以上を実現しました。●内部主要部品を含めボディステンレス化により、耐食性が向上しました。●ＰＴＦＥガスケット採用により、気密性が向上しました。●配管の取付方向(水平・垂直)は任意です。(ただし、コイル上向きに対して90度以内)●コイルはＡＣ100／200結線選択形、50／60Ｈｚ共用です。●適用流体：蒸気・冷温水・空気・窒素ガス・炭酸ガス(乾燥状態)・アルゴンガス・油(20ｃＳｔ以下)●呼び径A：32●呼び径B：11/4●全長(mm)：110●高さ(mm)：172●適用圧力：0～1.0MPa(真空使用不可)●AC100V/50/60Hz●最低作動差圧：0MPa(コイル横向きの場合は0.03MPa必要)●弁座漏れ量：50ml／min(標準状態)(空気圧0.6MPa時)●使用温度：5～180℃●接続方式：JISRc●弁箱:ステンレス鋼●弁体:ステンレス鋼●ディスク:フッ素樹脂(PTFE)

商品コード：

2500201496896

サイズ：

●全長：１１０ｍｍ●高さ：１７２ｍｍ

●60万回以上の開閉作動をクリアし、当社従来比3倍の耐久性を実現した電磁弁です。●対スケール性従来比3倍以上を実現しました。●内部主要部品を含めボディステンレス化により、耐食性が向上しました。●ＰＴＦＥガスケット採用により、気密性が向上しました。●配管の取付方向(水平・垂直)は任意です。(ただし、コイル上向きに対して90度以内)●コイルはＡＣ100／200結線選択形、50／60Ｈｚ共用です。●適用流体：蒸気・冷温水・空気・窒素ガス・炭酸ガス(乾燥状態)・アルゴンガス・油(20ｃＳｔ以下)●呼び径A：50●呼び径B：2●全長(mm)：140●高さ(mm)：187●適用圧力：0～1.0MPa(真空使用不可)●AC100V/50/60Hz●最低作動差圧：0MPa(コイル横向きの場合は0.03MPa必要)●弁座漏れ量：50ml／min(標準状態)(空気圧0.6MPa時)●使用温度：5～180℃●接続方式：JISRc●弁箱:ステンレス鋼●弁体:ステンレス鋼●ディスク:フッ素樹脂(PTFE)

商品コード：

2500201496919

サイズ：

●全長：１４０ｍｍ●高さ：１８７ｍｍ

●60万回以上の開閉作動をクリアし、当社従来比3倍の耐久性を実現した電磁弁です。●対スケール性従来比3倍以上を実現しました。●内部主要部品を含めボディステンレス化により、耐食性が向上しました。●ＰＴＦＥガスケット採用により、気密性が向上しました。●配管の取付方向(水平・垂直)は任意です。(ただし、コイル上向きに対して90度以内)●コイルはＡＣ100／200結線選択形、50／60Ｈｚ共用です。●適用流体：蒸気・冷温水・空気・窒素ガス・炭酸ガス(乾燥状態)・アルゴンガス・油(20ｃＳｔ以下)●呼び径A：15●呼び径B：1/2●全長(mm)：120●高さ(mm)：161●適用圧力：0～1.0MPa(真空使用不可)●AC100V/50/60Hz●最低作動差圧：0MPa(コイル横向きの場合は0.03MPa必要)●弁座漏れ量：50ml／min(標準状態)(空気圧0.6MPa時)●使用温度：5～180℃●接続方式：JIS10KFFフランジ●弁箱:ステンレス鋼●弁体:ステンレス鋼●ディスク:フッ素樹脂(PTFE)

商品コード：

2500201496933

サイズ：

●全長：１２０ｍｍ●高さ：１６１ｍｍ

●60万回以上の開閉作動をクリアし、当社従来比3倍の耐久性を実現した電磁弁です。●対スケール性従来比3倍以上を実現しました。●内部主要部品を含めボディステンレス化により、耐食性が向上しました。●ＰＴＦＥガスケット採用により、気密性が向上しました。●配管の取付方向(水平・垂直)は任意です。(ただし、コイル上向きに対して90度以内)●コイルはＡＣ100／200結線選択形、50／60Ｈｚ共用です。●適用流体：蒸気・冷温水・空気・窒素ガス・炭酸ガス(乾燥状態)・アルゴンガス・油(20ｃＳｔ以下)●呼び径A：25●呼び径B：1●全長(mm)：145●高さ(mm)：177●適用圧力：0～1.0MPa(真空使用不可)●AC100V/50/60Hz●最低作動差圧：0MPa(コイル横向きの場合は0.03MPa必要)●弁座漏れ量：50ml／min(標準状態)(空気圧0.6MPa時)●使用温度：5～180℃●接続方式：JIS10KFFフランジ●弁箱:ステンレス鋼●弁体:ステンレス鋼●ディスク:フッ素樹脂(PTFE)

商品コード：

2500201496957

サイズ：

●全長：１４５ｍｍ●高さ：１７７ｍｍ

●60万回以上の開閉作動をクリアし、当社従来比3倍の耐久性を実現した電磁弁です。●対スケール性従来比3倍以上を実現しました。●内部主要部品を含めボディステンレス化により、耐食性が向上しました。●ＰＴＦＥガスケット採用により、気密性が向上しました。●配管の取付方向(水平・垂直)は任意です。(ただし、コイル上向きに対して90度以内)●コイルはＡＣ100／200結線選択形、50／60Ｈｚ共用です。●適用流体：蒸気・冷温水・空気・窒素ガス・炭酸ガス(乾燥状態)・アルゴンガス・油(20ｃＳｔ以下)●呼び径A：40●呼び径B：11/2●全長(mm)：170●高さ(mm)：219●適用圧力：0～1.0MPa(真空使用不可)●AC100V/50/60Hz●最低作動差圧：0MPa(コイル横向きの場合は0.03MPa必要)●弁座漏れ量：50ml／min(標準状態)(空気圧0.6MPa時)●使用温度：5～180℃●接続方式：JIS10KFFフランジ●弁箱:ステンレス鋼●弁体:ステンレス鋼●ディスク:フッ素樹脂(PTFE)

商品コード：

2500201496971

サイズ：

●全長：１７０ｍｍ●高さ：２１９ｍｍ

●スタンダードボア型です。●冷温水・不凍液・油・空気用。●呼び径A：50●呼び径B：Rc2●全長(mm)：109●高さ(mm)：79.5●ハンドル長D(mm)：131●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：38●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●スタンダードボアタイプ●黄銅(C3771BE)

商品コード：

2500201638128

サイズ：

●全長：１０９ｍｍ●高さ：７９．５ｍｍ●ハンドル長Ｄ：１３１ｍｍ●内径：３８ｍｍ

●スタンダードボア型です。●冷温水・不凍液・油・空気用。●呼び径A：65●呼び径B：Rc21/2●全長(mm)：127●高さ(mm)：85.5●ハンドル長D(mm)：131●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：50●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●スタンダードボアタイプ●黄銅(C3771BE)

商品コード：

2500201640381

サイズ：

●全長：１２７ｍｍ●高さ：８５．５ｍｍ●ハンドル長Ｄ：１３１ｍｍ●内径：５０ｍｍ

●スタンダードボア型です。●冷温水・不凍液・油・空気用。●呼び径A：80●呼び径B：Rc3●全長(mm)：153●高さ(mm)：110●ハンドル長D(mm)：250●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：65●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●スタンダードボアタイプ●黄銅(C3771BE)

商品コード：

2500201641968

サイズ：

●全長：１５３ｍｍ●高さ：１１０ｍｍ●ハンドル長Ｄ：２５０ｍｍ●内径：６５ｍｍ
