管工バルブ

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：40●呼び径B：1 1/2●高さ(mm)：65●ハンドル長D(mm)：3.92●Cv値max：35.5●面間(mm)：83●内径(mm)：24.5●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492957

●軽量・コンパクトです。●水・空気・ガス用。●呼び径A：50●呼び径B：2●高さ(mm)：72●ハンドル長D(mm)：3.92●Cv値max：55.4●面間(mm)：100●内径(mm)：32●レデューストボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492964

●蝶ハンドル式フルボアタイプです。ハンドルスペースが小さいです。●水・空気・ガス用。●呼び径A：8●呼び径B：1/4●高さ(mm)：45●Cv値max：12.9●面間(mm)：58●内径(mm)：11●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492971

●水・空気・ガス用。●呼び径A：8●呼び径B：1/4●高さ(mm)：53.5●Cv値max：12.9●面間(mm)：58●内径(mm)：11●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203492988

●水・空気・ガス用。●呼び径A：10●呼び径B：3/8●高さ(mm)：57.2●Cv値max：14.7●面間(mm)：57.8●内径(mm)：12.5●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203493008

●水・空気・ガス用。●呼び径A：15●呼び径B：1/2●高さ(mm)：54.5●Cv値max：26.8●面間(mm)：61●内径(mm)：15●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203493022

●水・空気・ガス用。●呼び径A：20●呼び径B：3/4●高さ(mm)：57.5●Cv値max：35.6●面間(mm)：70.5●内径(mm)：20●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203493046

●水・空気・ガス用。●呼び径A：25●呼び径B：1●高さ(mm)：65.5●Cv値max：62.6●面間(mm)：82●内径(mm)：25●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203493060

●水・空気・ガス用。●呼び径A：40●呼び径B：1 1/2●高さ(mm)：91●Cv値max：138.2●面間(mm)：112●内径(mm)：38●フルボアタイプ●最高圧力3.92MPa(空気静流40℃時)●ステンレス(SCS14A)

商品コード：

2500203493084

●空気・水・油の設備配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：10●呼び径B：3/8●全長(mm)：50●高さ(mm)：45●ハンドル長D(mm)：62●最高許容圧力(MPa)：2.8(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●スタンダードボア●本体：黄銅(C3771B)

商品コード：

2500203532516

●空気・水・油の設備配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：15●呼び径B：1/2●全長(mm)：65●高さ(mm)：45●ハンドル長D(mm)：82●最高許容圧力(MPa)：2.8(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●スタンダードボア●本体：黄銅(C3771B)

商品コード：

2500203532707

●空気・水・油の設備配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：20●呼び径B：3/4●全長(mm)：68●高さ(mm)：48●ハンドル長D(mm)：82●最高許容圧力(MPa)：2.8(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●スタンダードボア●本体：黄銅(C3771B)

商品コード：

2500203532882

●空気・水・油の設備配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：25●呼び径B：1●全長(mm)：79●高さ(mm)：53●ハンドル長D(mm)：112●最高許容圧力(MPa)：2.8(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●スタンダードボア●本体：黄銅(C3771B)

商品コード：

2500203532905

●空気・水・油の設備配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：32●呼び径B：11/4●全長(mm)：86●高さ(mm)：57●ハンドル長D(mm)：112●最高許容圧力(MPa)：2.8(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●スタンダードボア●本体：黄銅(C3771B)

商品コード：

2500203533049

●空気・水・油の設備配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：40●呼び径B：11/2●全長(mm)：96●高さ(mm)：63●ハンドル長D(mm)：112●最高許容圧力(MPa)：2.8(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●スタンダードボア●本体：黄銅(C3771B)

商品コード：

2500203533216

●空気・水・油の設備配管。●※蒸気には使用できません。●※可燃性、腐食性および毒性のある流体には使用できません。●呼び径A：50●呼び径B：2●全長(mm)：109●高さ(mm)：75●ハンドル長D(mm)：142●最高許容圧力(MPa)：2.8(常温の水・油)、1.0(常温の空気)、0.7(120℃以下の冷温水・油・空気)●スタンダードボア●本体：黄銅(C3771B)

商品コード：

2500203533308

●流体の逆流を防ぎます。●主な用途：流体を一方向に流し、逆流を防止するバルブです。●呼び径A：15●呼び径B：1/2●全長(mm)：55●高さ(mm)：36●最高許容圧力(MPa)：0.88MPa(120℃以下の油、空気、脈動水)、0.5MPa(飽和蒸気)、1.2MPa(120℃以下の清流水)●適合流体：水、油、空気。※蒸気、可燃性および毒性ガスには、使用できません。●本体材料：CAC406

商品コード：

2500203986135

●流体の逆流を防ぎます。●主な用途：流体を一方向に流し、逆流を防止するバルブです。●呼び径A：20●呼び径B：3/4●全長(mm)：65●高さ(mm)：42●最高許容圧力(MPa)：0.88MPa(120℃以下の油、空気、脈動水)、0.5MPa(飽和蒸気)、1.2MPa(120℃以下の清流水)●適合流体：水、油、空気。※蒸気、可燃性および毒性ガスには、使用できません。●本体材料：CAC406

商品コード：

2500203986203

●流体の逆流を防ぎます。●主な用途：流体を一方向に流し、逆流を防止するバルブです。●呼び径A：25●呼び径B：1●全長(mm)：75●高さ(mm)：50●最高許容圧力(MPa)：0.88MPa(120℃以下の油、空気、脈動水)、0.5MPa(飽和蒸気)、1.2MPa(120℃以下の清流水)●適合流体：水、油、空気。※蒸気、可燃性および毒性ガスには、使用できません。●本体材料：CAC406

商品コード：

2500203986302

●流体の逆流を防ぎます。●主な用途：流体を一方向に流し、逆流を防止するバルブです。●呼び径A：32●呼び径B：1 1/4●全長(mm)：90●高さ(mm)：59●最高許容圧力(MPa)：0.88MPa(120℃以下の油、空気、脈動水)、0.5MPa(飽和蒸気)、1.2MPa(120℃以下の清流水)●適合流体：水、油、空気。※蒸気、可燃性および毒性ガスには、使用できません。●本体材料：CAC406

商品コード：

2500203986371

●流体の逆流を防ぎます。●主な用途：流体を一方向に流し、逆流を防止するバルブです。●呼び径A：40●呼び径B：1 1/2●全長(mm)：100●高さ(mm)：64●最高許容圧力(MPa)：0.88MPa(120℃以下の油、空気、脈動水)、0.5MPa(飽和蒸気)、1.2MPa(120℃以下の清流水)●適合流体：水、油、空気。※蒸気、可燃性および毒性ガスには、使用できません。●本体材料：CAC406

商品コード：

2500203986425

●炭化水素系洗浄機で部品ごとに脱脂洗浄を行い、乾燥後、素手でグリス等の油分を一切使用せず組み上げ、個包装にて出荷いたします。●操作性に優れたレバーハンドルを採用しました。●水処理・食品関連設備など、油分管理が必要な分野での使用に最適です。●水・油・ガス用。●呼び径A：40●呼び径B：1 1/2●全長(mm)：84●高さ(mm)：69●ハンドル長D(mm)：150●最高許容圧力(MPa)：3.92●使用温度範囲(℃)：-20～120(不凍)●適合流体：水・油・ガス等●呼び径(mm)：48.6●面間(mm)：82●内径(mm)：24●接続：RC×RC●製造国：日本●最高圧力：3.92MPa(常温の水・油・ガス)●ステンレス(SUS316)●可燃性・毒性・高圧ガスなど危険流体をご使用の際にはご相談ください。

商品コード：

2500204004296

●炭化水素系洗浄機で部品ごとに脱脂洗浄を行い、乾燥後、素手でグリス等の油分を一切使用せず組み上げ、個包装にて出荷いたします。●操作性に優れたレバーハンドルを採用しました。●水処理・食品関連設備など、油分管理が必要な分野での使用に最適です。●水・油・ガス用。●呼び径A：50●呼び径B：2●全長(mm)：102●高さ(mm)：75●ハンドル長D(mm)：150●最高許容圧力(MPa)：3.92●使用温度範囲(℃)：-20～120(不凍)●適合流体：水・油・ガス等●呼び径(mm)：60.5●面間(mm)：100●内径(mm)：32●接続：RC×RC●製造国：日本●最高圧力：3.92MPa(常温の水・油・ガス)●ステンレス(SUS316)●可燃性・毒性・高圧ガスなど危険流体をご使用の際にはご相談ください。

商品コード：

2500204004302

●蝶ハンドル/ウイングハンドルタイプのステンレス製ボールバルブです。●PCW禁油処理を施したモデルです。●炭化水素系洗浄機で部品ごとに脱脂洗浄を行った後、乾燥後、素手でグリス等の油分を一切使用せず組み上げ、個包装にて出荷いたします。●水処理・食品関連設備など、油分管理が必要な分野での使用に最適です。●水・油・ガス用。●呼び径A：40●呼び径B：1 1/2●全長(mm)：82●高さ(mm)：73●ハンドル長D(mm)：110●最高許容圧力(MPa)：3.92●使用温度範囲(℃)：-20～120(不凍)●適合流体：水・油・ガス等●呼び径(mm)：48.6●面間(mm)：82●内径(mm)：24●接続：RC×RC●製造国：日本●最高圧力：3.92MPa(常温の水・油・ガス)●ステンレス(SUS316)●可燃性・毒性・高圧ガスなど危険流体をご使用の際にはご相談ください。

商品コード：

2500204004319

●蝶ハンドル/ウイングハンドルタイプのステンレス製ボールバルブです。●PCW禁油処理を施したモデルです。●炭化水素系洗浄機で部品ごとに脱脂洗浄を行った後、乾燥後、素手でグリス等の油分を一切使用せず組み上げ、個包装にて出荷いたします。●水処理・食品関連設備など、油分管理が必要な分野での使用に最適です。●水・油・ガス用。●呼び径A：50●呼び径B：2●全長(mm)：100●高さ(mm)：79●ハンドル長D(mm)：110●最高許容圧力(MPa)：3.92●使用温度範囲(℃)：-20～120(不凍)●適合流体：水・油・ガス等●呼び径(mm)：60.5●面間(mm)：100●内径(mm)：32●接続：RC×RC●製造国：日本●最高圧力：3.92MPa(常温の水・油・ガス)●ステンレス(SUS316)●可燃性・毒性・高圧ガスなど危険流体をご使用の際にはご相談ください。

商品コード：

2500204004326

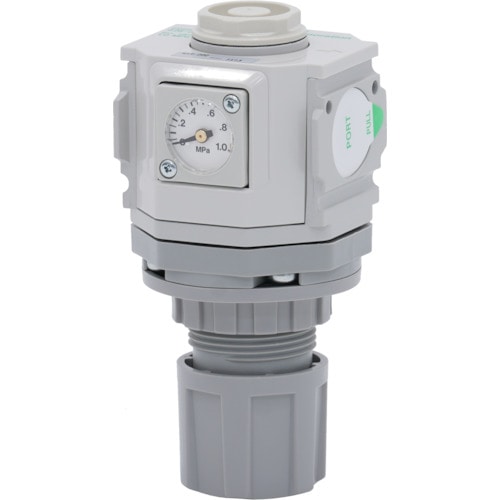

●圧力計内蔵●ワンプッシュでロック可能●設定圧力の5％を超えると自動的に大気へ放出し、二次側圧力を調整するセルフリリース式です。●NAR型は圧力計を内蔵したコンパクトタイプなので片手で圧力調節ができ、ワンプッシュでロックもできます。●調圧は片手で簡単にでき、ロックもワンプッシュ操作です。●接続口径Rc1/2空気流量5000L/min●アネスト岩田 減圧弁●空気圧力調整

商品コード：

2500204559369

●水道の蛇口の代わりになります。●ワンタッチで開閉できるため作業中の開閉に便利です。●冷温水。●呼び径A：15●呼び径B：1/2●全長(mm)：82●高さ(mm)：81●ハンドル長D(mm)：76●適合流体：冷温水●タケノコ外径(mm)：15●最高流体温度：90℃●黄銅

商品コード：

2500204639054

●水道の蛇口の代わりになります。●ワンタッチで開閉できるため作業中の開閉に便利です。●冷温水。●呼び径A：20●呼び径B：3/4●全長(mm)：95●高さ(mm)：101●ハンドル長D(mm)：76●適合流体：冷温水●タケノコ外径(mm)：20●最高流体温度：90℃●黄銅

商品コード：

2500204639061

●水道の蛇口の代わりになります。●ワンタッチで開閉できるため作業中の開閉に便利です。●冷温水。●呼び径A：25●呼び径B：1●全長(mm)：118●高さ(mm)：116●ハンドル長D(mm)：94●適合流体：冷温水●タケノコ外径(mm)：26●最高流体温度：90℃●黄銅

商品コード：

2500204639078

●スタンダードボア型です。●冷温水・不凍液・油・空気用。●呼び径A：15●呼び径B：Rc1/2●全長(mm)：65●高さ(mm)：48.5●ハンドル長D(mm)：101●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：12.5●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●スタンダードボアタイプ●黄銅(C3771BE)

商品コード：

2500201629973

●スタンダードボア型です。●冷温水・不凍液・油・空気用。●呼び径A：20●呼び径B：Rc3/4●全長(mm)：68●高さ(mm)：51.5●ハンドル長D(mm)：101●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：15.5●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●スタンダードボアタイプ●黄銅(C3771BE)

商品コード：

2500201631617

●流量はレギュラーボールとほぼ同一で、コンパクト設計のため省スペース配管が可能です。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：15●呼び径B：Rc1/2●全長(mm)：48●高さ(mm)：45.5●ハンドル長D(mm)：86●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：12.5●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●スタンダードボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201632126

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：8●呼び径B：Rc1/4●全長(mm)：44●高さ(mm)：31.5●ハンドル長D(mm)：56●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：8●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201669122

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：10●呼び径B：Rc3/8●全長(mm)：50●高さ(mm)：46●ハンドル長D(mm)：86●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：10●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201669139

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：15●呼び径B：Rc1/2●全長(mm)：65●高さ(mm)：49.5●ハンドル長D(mm)：86●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：15.5●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201669245

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：20●呼び径B：Rc3/4●全長(mm)：68●高さ(mm)：53.5●ハンドル長D(mm)：86●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：20●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201669351

●面間寸法が短いため、省スペース配管が可能です。●肉厚設計で耐圧性能が向上しています。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：8●呼び径B：Rc1/4●全長(mm)：37●高さ(mm)：31.5●ハンドル長D(mm)：71●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：8●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201669368

●面間寸法が短いため、省スペース配管が可能です。●肉厚設計で耐圧性能が向上しています。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：10●呼び径B：Rc3/8●全長(mm)：39●高さ(mm)：37.5●ハンドル長D(mm)：71●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：10●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201669399

●面間寸法が短いため、省スペース配管が可能です。●肉厚設計で耐圧性能が向上しています。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：15●呼び径B：Rc1/2●全長(mm)：48.5●高さ(mm)：48●ハンドル長D(mm)：86●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：15●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201669405

●面間寸法が短いため、省スペース配管が可能です。●肉厚設計で耐圧性能が向上しています。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：20●呼び径B：Rc3/4●全長(mm)：57●高さ(mm)：52●ハンドル長D(mm)：86●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：20●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201669412

●面間寸法が短いため、省スペース配管が可能です。●肉厚設計で耐圧性能が向上しています。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：25●呼び径B：Rc1●全長(mm)：64●高さ(mm)：56●ハンドル長D(mm)：116●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：25●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201669429

●面間寸法が短いため、省スペース配管が可能です。●肉厚設計で耐圧性能が向上しています。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：32●呼び径B：Rc11/4●全長(mm)：77●高さ(mm)：61.5●ハンドル長D(mm)：116●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：32●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201669436

●面間寸法が短いため、省スペース配管が可能です。●肉厚設計で耐圧性能が向上しています。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：40●呼び径B：Rc11/2●全長(mm)：85.5●高さ(mm)：69.5●ハンドル長D(mm)：151●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：38●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201669443

●配管の呼び径と同じフルボア設計のため、大流量配管に最適です。●冷温水・不凍液・油・空気用。●呼び径A：25●呼び径B：Rc1●全長(mm)：79●高さ(mm)：61.5●ハンドル長D(mm)：116●最高許容圧力(MPa)：2.8(-15℃～100℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：25●許容圧力：2.8MPa(-15～100℃)、0.5MPa(150℃以下)●フルボアタイプ●黄銅(C3771BE)

商品コード：

2500201669450

●面間寸法が短いため、省スペース配管が可能です。●肉厚設計で耐圧性能が向上しています。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気用。●呼び径A：50●呼び径B：Rc2●全長(mm)：105●高さ(mm)：79●ハンドル長D(mm)：151●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●内径(mm)：50●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●黄銅(C3771BE)

商品コード：

2500201669467

●面間寸法が短いコンパクト設計で省スペース配管が可能です。●肉厚設計で最高許容圧力は4.2MPa(600psi)です。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・エアー用。●呼び径A：15●呼び径B：Rc1/2●全長(mm)：48.5●高さ(mm)：37●ハンドル長D(mm)：65●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●面間(mm)：48.5●内径(mm)：15●接続：Rcねじ×Rcねじ●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●本体：黄銅

商品コード：

2500201669566

●面間寸法が短いコンパクト設計で省スペース配管が可能です。●肉厚設計で最高許容圧力は4.2MPa(600psi)です。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気・ガス(可燃性・毒性以外)用。●呼び径A：20●呼び径B：Rc3/4●全長(mm)：57●高さ(mm)：41●ハンドル長D(mm)：65●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●面間(mm)：57●内径(mm)：20●接続：Rcねじ×Rcねじ●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●本体：黄銅

商品コード：

2500201669573

●面間寸法が短いコンパクト設計で省スペース配管が可能です。●肉厚設計で最高許容圧力は4.2MPa(600psi)です。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気・ガス(可燃性・毒性以外)用。●呼び径A：25●呼び径B：Rc1●全長(mm)：64●高さ(mm)：49●ハンドル長D(mm)：85●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●面間(mm)：64●内径(mm)：25●接続：Rcねじ×Rcねじ●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●本体：黄銅

商品コード：

2500201669580

●面間寸法が短いコンパクト設計で省スペース配管が可能です。●肉厚設計で最高許容圧力は4.2MPa(600psi)です。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気・ガス(可燃性・毒性以外)用。●呼び径A：32●呼び径B：Rc11/4●全長(mm)：77●高さ(mm)：54●ハンドル長D(mm)：85●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●面間(mm)：77●内径(mm)：32●接続：Rcねじ×Rcねじ●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●本体：黄銅

商品コード：

2500201669597

●面間寸法が短いコンパクト設計で省スペース配管が可能です。●肉厚設計で最高許容圧力は4.2MPa(600psi)です。●Rcねじはオンダ製作所規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。※相手おねじはRねじが接続可能です。●冷温水・不凍液・油・空気・ガス(可燃性・毒性以外)用。●呼び径A：40●呼び径B：Rc11/2●全長(mm)：85.5●高さ(mm)：64●ハンドル長D(mm)：110●最高許容圧力(MPa)：4.2(-15℃～70℃)、0.5(～150℃)●使用温度範囲(℃)：-15～150●適合流体：冷温水・不凍液・油・エアー・ガス(可燃性・毒性以外)●面間(mm)：85.5●内径(mm)：38●接続：Rcねじ×Rcねじ●許容圧力：4.2MPa(-15～70℃)、0.5MPa(150℃以下)●フルボアコンパクトタイプ●本体：黄銅

商品コード：

2500201669603
