小径配管継手

●冷媒配管用●接続サイズ：3/8フレア　1/2フレア●六角対辺（mm）：22●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例（高圧側に使用する場合）第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例（高圧側に使用する場合）第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●材質／仕上：ナット：C3604、ボディ：C3604●原産国：日本●コード番号：758-7201●こちらの商品は事業者様向け商品です。

商品コード：

2500100781772

取付ネジは管用平行ネジ。●ノンアスベストパッキン付き。

商品コード：

2502700192910

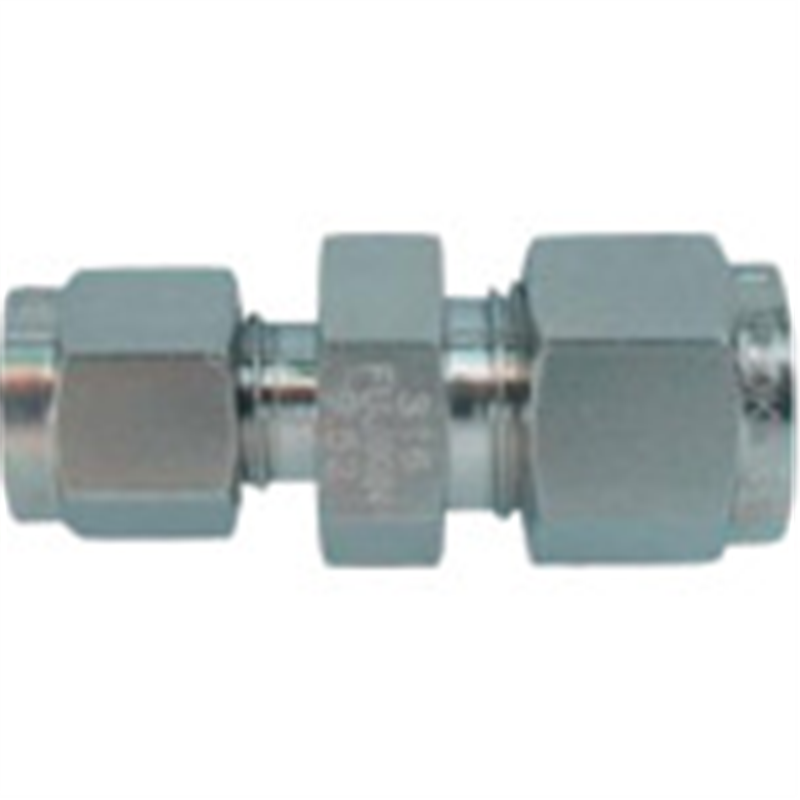

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：10●ねじ：R1/4●六角対辺(mm)：19●寸法A(mm)：40.7●最高使用圧力(MPa)：21●適合流体：ガス・蒸気・油・水など●液体温度(℃)：-196～600℃●寸法(mm)A：40.7●使用流体：ガス・蒸気・油・水など●流体温度(℃)：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500202210309

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：10●ねじ：R3/8●六角対辺(mm)：19●寸法A(mm)：41.7●最高使用圧力(MPa)：21●適合流体：ガス・蒸気・油・水など●液体温度(℃)：-196～600℃●寸法(mm)A：41.7●使用流体：ガス・蒸気・油・水など●流体温度(℃)：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500202210316

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：10●ねじ：R1/2●六角対辺(mm)：19●寸法A(mm)：47.2●最高使用圧力(MPa)：21●適合流体：ガス・蒸気・油・水など●液体温度(℃)：-196～600℃●寸法(mm)A：47.2●使用流体：ガス・蒸気・油・水など●流体温度(℃)：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500202210330

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：12●ねじ：R1/4●六角対辺(mm)：23●寸法A(mm)：42.8●最高使用圧力(MPa)：21●適合流体：ガス・蒸気・油・水など●液体温度(℃)：-196～600℃●寸法(mm)A：42.8●使用流体：ガス・蒸気・油・水など●流体温度(℃)：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500202211016

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：12●ねじ：R3/8●六角対辺(mm)：23●寸法A(mm)：43.8●最高使用圧力(MPa)：21●適合流体：ガス・蒸気・油・水など●液体温度(℃)：-196～600℃●寸法(mm)A：43.8●使用流体：ガス・蒸気・油・水など●流体温度(℃)：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500202211122

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：12●ねじ：R1/2●六角対辺(mm)：23●寸法A(mm)：49.3●最高使用圧力(MPa)：21●適合流体：ガス・蒸気・油・水など●液体温度(℃)：-196～600℃●寸法(mm)A：49.3●使用流体：ガス・蒸気・油・水など●流体温度(℃)：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500202211191

●ワンタッチコネクター用ミリサイズプラグです。●ねじ：R1/8●適合流体：水・油・空気●流路径：6.4mm●使用温度範囲(℃)：0～200●真鍮

商品コード：

2500202614480

●ワンタッチコネクター用ミリサイズプラグです。●ねじ：R1/4●適合流体：水・油・空気●流路径：6.4mm●使用温度範囲(℃)：0～200●真鍮

商品コード：

2500202614503

●ワンタッチコネクター用ミリサイズプラグです。●ねじ：R1/4●適合流体：水・油・空気●流路径：9.5mm●使用温度範囲(℃)：0～200●真鍮

商品コード：

2500202615173

●ワンタッチコネクター用ミリサイズプラグです。●ねじ：R3/8●適合流体：水・油・空気●流路径：9.5mm●使用温度範囲(℃)：0～200●真鍮

商品コード：

2500202615180

●銅管用継手。●適合銅管外径(mm)：4●ねじ：R1/8●六角対辺(mm)：12●寸法L(mm)：38●寸法(mm)L：38●寸法(mm)L1：17●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202716849

●銅管用継手。●適合銅管外径(mm)：5●ねじ：R1/8●六角対辺(mm)：12●寸法L(mm)：38●寸法(mm)L：38●寸法(mm)L1：17●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202716856

●銅管用継手。●適合銅管外径(mm)：6●ねじ：R1/8●六角対辺(mm)：12●寸法L(mm)：40●寸法(mm)L：40●寸法(mm)L1：17●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202716863

●銅管用継手。●適合銅管外径(mm)：8●ねじ：R1/8●六角対辺(mm)：17●寸法L(mm)：52●寸法(mm)L：52●寸法(mm)L1：19●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202716870

●銅管用継手。●適合銅管外径(mm)：6●ねじ：R1/4●六角対辺(mm)：17●寸法L(mm)：50●寸法(mm)L：50●寸法(mm)L1：22●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202716894

●銅管用継手。●適合銅管外径(mm)：8●ねじ：R1/4●六角対辺(mm)：17●寸法L(mm)：52●寸法(mm)L：52●寸法(mm)L1：22●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202716900

●銅管用継手。●適合銅管外径(mm)：10●ねじ：R1/4●六角対辺(mm)：21●寸法L(mm)：60●寸法(mm)L：60●寸法(mm)L1：24●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202716924

●銅管用継手。●適合銅管外径(mm)：6●ねじ：R3/8●六角対辺(mm)：17●寸法L(mm)：54●寸法(mm)L：54●寸法(mm)L1：25●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202716931

●銅管用継手。●適合銅管外径(mm)：8●ねじ：R3/8●六角対辺(mm)：17●寸法L(mm)：56●寸法(mm)L：56●寸法(mm)L1：25●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202716948

●銅管用継手。●適合銅管外径(mm)：10●ねじ：R3/8●六角対辺(mm)：21●寸法L(mm)：60●寸法(mm)L：60●寸法(mm)L1：25●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202716955

●銅管用継手。●適合銅管外径(mm)：10●ねじ：R1/2●六角対辺(mm)：21●寸法L(mm)：70●寸法(mm)L：70●寸法(mm)L1：29●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202716979

●銅管用継手。●適合銅管外径(mm)：12●ねじ：R1/2●六角対辺(mm)：24●寸法L(mm)：72●寸法(mm)L：72●寸法(mm)L1：29●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202716986

●銅管用継手。●適合銅管外径(mm)：15●ねじ：R1/2●六角対辺(mm)：27●寸法L(mm)：82●寸法(mm)L：82●寸法(mm)L1：32●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202716993

●銅管用継手。●適合銅管外径(mm)：4●六角対辺(mm)：12●寸法L(mm)：38●寸法(mm)L：38●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202717174

●銅管用継手。●適合銅管外径(mm)：5●六角対辺(mm)：12●寸法L(mm)：38●寸法(mm)L：38●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202717181

●銅管用継手。●適合銅管外径(mm)：6●六角対辺(mm)：12●寸法L(mm)：40●寸法(mm)L：40●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202717198

●銅管配管の分岐に●銅管用継手。●適合銅管外径(mm)：6.35●六角対辺(mm)：17●寸法L(mm)：50●寸法(mm)L：50●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202717211

●銅管用継手。●適合銅管外径(mm)：6●六角対辺(mm)：17●寸法L(mm)：50●寸法(mm)L：50●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202717228

●銅管用継手。●適合銅管外径(mm)：8●六角対辺(mm)：17●寸法L(mm)：52●寸法(mm)L：52●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202717235

●銅管配管の分岐に●銅管用継手。●適合銅管外径(mm)：9.53●六角対辺(mm)：21●寸法L(mm)：60●寸法(mm)L：60●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202717266

●銅管用継手。●適合銅管外径(mm)：10●六角対辺(mm)：21●寸法L(mm)：60●寸法(mm)L：60●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202717280

●銅管配管の分岐に●銅管用継手。●適合銅管外径(mm)：12.7●六角対辺(mm)：24●寸法L(mm)：74●寸法(mm)L：74●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202717297

●銅管用継手。●適合銅管外径(mm)：12●六角対辺(mm)：24●寸法L(mm)：72●寸法(mm)L：72●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202717303

●銅管用継手。●適合銅管外径(mm)：15●六角対辺(mm)：27●寸法L(mm)：82●寸法(mm)L：82●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202717327

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●六角対辺(mm)：19●寸法L(mm)：34.5●寸法(mm)L：34.5●適用管外径A(mm)：10●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500202999709

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●六角対辺(mm)：22●寸法L(mm)：35.5●寸法(mm)L：35.5●適用管外径A(mm)：12●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500203001913

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●六角対辺(mm)：27●寸法L(mm)：41.5●寸法(mm)L：41.5●適用管外径A(mm)：15●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500203004211

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●六角対辺(mm)：14●寸法L(mm)：30.5●寸法(mm)L：30.5●適用管外径A(mm)：6●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500203023649

●冷媒配管用●接続サイズ：1/2フレア●六角対辺(mm)：26●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●Ｃ3604

商品コード：

2500201235075

●冷媒配管用●接続サイズ：5/8フレア●六角対辺(mm)：29●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●Ｃ3604

商品コード：

2500201235389

●冷媒配管用●接続サイズ：3/4フレア●六角対辺(mm)：36●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●Ｃ3604

商品コード：

2500201235587

●銅管用継手。●適合銅管外径(mm)：6●六角対辺(mm)：16●寸法(mm)D2：UNF7/16×20●寸法(mm)B2：16●寸法(mm)L：17.5●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685412

●銅管用継手。●適合銅管外径(mm)：8●六角対辺(mm)：17●寸法(mm)D2：UNF1/2×20●寸法(mm)B2：17●寸法(mm)L：18.0●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685429

●銅管用継手。●適合銅管外径(mm)：10●六角対辺(mm)：21●寸法(mm)D2：UNF5/8×18●寸法(mm)B2：21●寸法(mm)L：21.0●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685436

●銅管用継手。●適合銅管外径(mm)：12●六角対辺(mm)：24●寸法(mm)D2：UNF3/4×16●寸法(mm)B2：24●寸法(mm)L：24.0●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685443

●銅管用継手。●適合銅管外径(mm)：15●六角対辺(mm)：27●寸法(mm)D2：UNF7/8×14●寸法(mm)B2：27●寸法(mm)L：28.0●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685450

●銅管用継手。●フレアー加工銅管配管の一次的休止時に。●適合銅管外径(mm)：19.05●六角対辺(mm)：32●寸法(mm)D2：UNS1-1/16×14●寸法(mm)B2：32●寸法(mm)L：32●最高使用圧力(MPa)：3.45●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)

商品コード：

2500201685467

●銅管用継手。●適合銅管外径(mm)：6●六角対辺(mm)：16●寸法(mm)D2：UNF7/16×20●寸法(mm)B2：16●寸法(mm)L：17.5●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604)●冷媒ガスには対応していません。

商品コード：

2500201685504
