小径配管継手

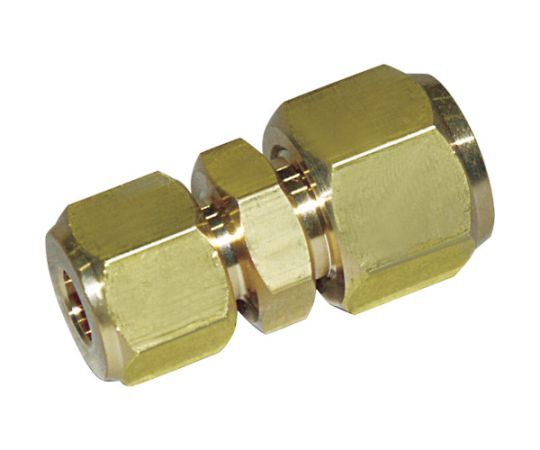

●冷媒配管用●接続サイズ：3/8フレア　1/2フレア●六角対辺（mm）：22●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例（高圧側に使用する場合）第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例（高圧側に使用する場合）第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●材質／仕上：ナット：C3604、ボディ：C3604●原産国：日本●コード番号：758-7201●こちらの商品は事業者様向け商品です。

商品コード：

2500100781772

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●六角対辺(mm)：19●寸法L(mm)：34.5●寸法(mm)L：34.5●適用管外径A(mm)：10●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500202999709

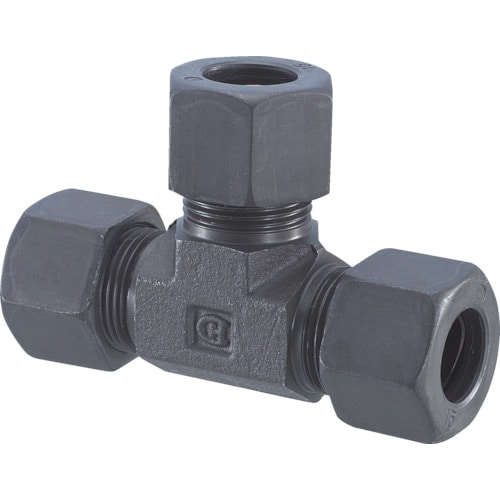

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●六角対辺(mm)：22●寸法L(mm)：35.5●寸法(mm)L：35.5●適用管外径A(mm)：12●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500203001913

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●六角対辺(mm)：14●寸法L(mm)：30.5●寸法(mm)L：30.5●適用管外径A(mm)：6●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500203023649

●フッ素樹脂チューブと接続します。●クリーンエアや純水配管、薬品、腐食性ガス配管に最適。●食品・化学・医療・半導体製造など。●シール部がなく、シール部分から腐食することがありません。●適合チューブ外径(mm)：10●適合チューブ内径(mm)：8●寸法A(mm)：40●六角対辺(mm)：17●寸法(mm)A：40●使用流体：クリーンエア、純水(腐食性流体)●流体温度：水0～100℃、空気-65～260℃●ステンレス(SUS316)●仕様(性能)については、接続するフッ素樹脂チューブに準じます。

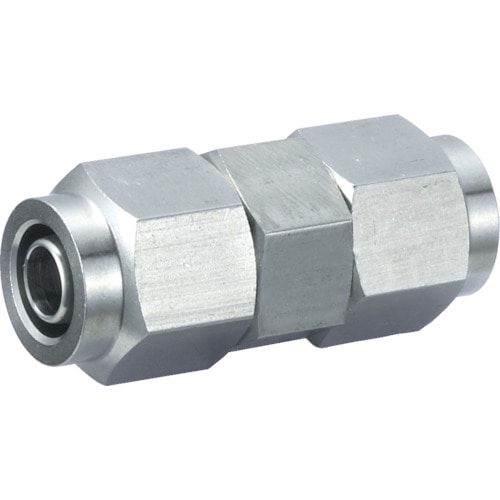

商品コード：

2500203346694

●フッ素樹脂チューブと接続します。●クリーンエアや純水配管、薬品、腐食性ガス配管に最適。●食品・化学・医療・半導体製造など。●シール部がなく、シール部分から腐食することがありません。●六角対辺(mm)：17●寸法A(mm)：34●適合チューブ(mm)外径×内径：10×8●寸法(mm)A：34●ねじT：R1/4●使用流体：クリーンエア、純水(腐食性流体)●流体温度(℃)：水0～100℃、空気-65～260℃●ステンレス(SUS316)●仕様(性能)については、接続するフッ素樹脂チューブに準じます。

商品コード：

2500203346700

●フッ素樹脂チューブと接続します。●クリーンエアや純水配管、薬品、腐食性ガス配管に最適。●食品・化学・医療・半導体製造など。●シール部がなく、シール部分から腐食することがありません。●六角対辺(mm)：17●寸法(mm)A：27.5●寸法A(mm)：27.5●適合チューブ(mm)外径×内径：10×8●ねじT：R1/4●使用流体：クリーンエア、純水(腐食性流体)●流体温度(℃)：水0～100℃、空気-65～260℃●ステンレス(SUS316)●仕様(性能)については、接続するフッ素樹脂チューブに準じます。

商品コード：

2500203346717

●フッ素樹脂チューブと接続します。●クリーンエアや純水配管、薬品、腐食性ガス配管に最適。●食品・化学・医療・半導体製造など。●シール部がなく、シール部分から腐食することがありません。●六角対辺(mm)：17●寸法A(mm)：35●適合チューブ(mm)外径×内径：10×8●ねじT：R3/8●寸法(mm)A：35●使用流体：クリーンエア、純水(腐食性流体)●流体温度(℃)：水0～100℃、空気-65～260℃●ステンレス(SUS316)●仕様(性能)については、接続するフッ素樹脂チューブに準じます。

商品コード：

2500203346731

●フッ素樹脂チューブと接続します。●クリーンエアや純水配管、薬品、腐食性ガス配管に最適。●食品・化学・医療・半導体製造など。●シール部がなく、シール部分から腐食することがありません。●六角対辺(mm)：17●寸法(mm)A：27.5●寸法A(mm)：27.5●適合チューブ(mm)外径×内径：10×8●ねじT：R3/8●使用流体：クリーンエア、純水(腐食性流体)●流体温度(℃)：水0～100℃、空気-65～260℃●ステンレス(SUS316)●仕様(性能)については、接続するフッ素樹脂チューブに準じます。

商品コード：

2500203346748

●フッ素樹脂チューブと接続します。●クリーンエアや純水配管、薬品、腐食性ガス配管に最適。●食品・化学・医療・半導体製造など。●シール部がなく、シール部分から腐食することがありません。●六角対辺(mm)：17●寸法A(mm)：40●適合チューブ(mm)外径×内径：10×8●ねじT：R1/2●寸法(mm)A：40●使用流体：クリーンエア、純水(腐食性流体)●流体温度(℃)：水0～100℃、空気-65～260℃●ステンレス(SUS316)●仕様(性能)については、接続するフッ素樹脂チューブに準じます。

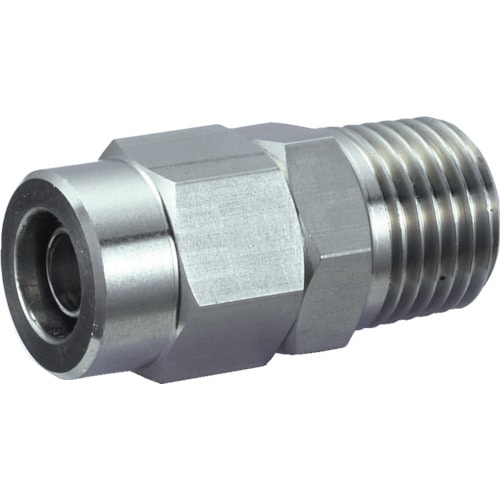

商品コード：

2500203346755

●フッ素樹脂チューブと接続します。●クリーンエアや純水配管、薬品、腐食性ガス配管に最適。●食品・化学・医療・半導体製造など。●シール部がなく、シール部分から腐食することがありません。●六角対辺(mm)：17●寸法(mm)A：32●寸法A(mm)：32●適合チューブ(mm)外径×内径：10×8●ねじT：R1/2●使用流体：クリーンエア、純水(腐食性流体)●流体温度(℃)：水0～100℃、空気-65～260℃●ステンレス(SUS316)●仕様(性能)については、接続するフッ素樹脂チューブに準じます。

商品コード：

2500203346762

●冷媒配管用●接続サイズ：1/4フレア●六角対辺(mm)：14●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●ナット:C3604●ボディ:C3604

商品コード：

2500203489667

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：15●六角対辺(mm)：26●寸法A(mm)：39●寸法(mm)A：39●使用流体：ガス・蒸気・油・水など●流体温度(℃)：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500203521589

●本体、ナット、スリーブ(リアフェルール・フロントフェルール)で構成され、パイプを差し込み、スパナで締め付けます。●適用ステンレス管規格。●適合管外径T(mm)：8●六角対辺(mm)：15.87●寸法A(mm)：29.4●寸法(mm)A：29.4●使用流体：ガス・蒸気・油・水など●流体温度(℃)：-196～600℃●使用圧力：21MPa●ステンレス(SUS316)

商品コード：

2500203521930

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●六角対辺(mm)：19●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●ねじ：ー●L(mm)：56●適用銅管外径P(mm)：10●使用流体：油・蒸気・水●流体温度：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201806077

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●六角対辺(mm)：21●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●L(mm)：56●適用銅管外径P(mm)：12●ねじ：ー●使用流体：油・蒸気・水●流体温度(℃)：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201806084

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●六角対辺(mm)：26●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●L(mm)：61●ねじ：ー●適用銅管外径P(mm)：15●使用流体：油・蒸気・水●流体温度(℃)：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201806091

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●六角対辺(mm)：14●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●ねじ：ー●L(mm)：49●適用銅管外径P(mm)：6●使用流体：油・蒸気・水●流体温度：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201806107

●リング状スリーブのカッティングエッジが管に食い込み(管の保持)、湾曲部は強力なばね作用で圧着(シール性能を維持)し、ナットの緩みを防止します。●銅管用継手。●六角対辺(mm)：17●最高使用圧力(MPa)：15●適合流体：油・蒸気・水●液体温度(℃)：-20～150℃●適用銅管外径P(mm)：8●L(mm)：53●ねじ：ー●使用流体：油・蒸気・水●流体温度：-20～150℃●使用圧力：15MPa●本体:快削黄銅棒(C3604 BD-F)●ナット:鍛造用黄銅棒(C3771 BD)

商品コード：

2500201806114

●冷媒配管用●接続サイズ：1/4フレア 3/8フレア●六角対辺(mm)：17●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●ナット:C3604●ボディ:C3604

商品コード：

2500202062809

●冷媒配管用●接続サイズ：3/8フレア 1/2フレア●六角対辺(mm)：22●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●ナット:C3604●ボディ:C3604

商品コード：

2500202062885

●冷媒配管用●接続サイズ：1/2フレア 5/8フレア●六角対辺(mm)：24●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●ナット:C3604●ボディ:C3604

商品コード：

2500202062922

●冷媒配管用●接続サイズ：5/8フレア 3/4フレア●六角対辺(mm)：32●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●ナット:C3604●ボディ:C3604

商品コード：

2500202062984

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●六角対辺(mm)：14●最高使用圧力(MPa)：21●適合流体：油・空気・水・蒸気●液体温度(℃)：-20～250℃●寸法L(mm)：30.5●ねじ：ー●適用管外径A(mm)：6●寸法(mm)L：30.5●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500202080995

●優れた気密性と耐振動性があります。●溶接、ねじ切り、フレア加工など端部の加工が一切不要です。●シール材を用いないため、広い温度範囲に使用できます。●ガス管タイプは別途お問い合わせください。●炭素鋼用継手。●六角対辺(mm)：17●最高使用圧力(MPa)：21●適合流体：油・空気・水・蒸気●液体温度(℃)：-20～250℃●寸法L(mm)：33.5●寸法(mm)L：33.5●ねじ：ー●適用管外径A(mm)：8●使用流体：油・空気・水・蒸気●流体温度(℃)：-20～250℃●使用圧力：21MPa●適用鋼管：OSTパイプ、STS370、PG370、PT370●炭素鋼

商品コード：

2500202082401

●冷媒配管用●接続サイズ：1/4フレア●六角対辺(mm)：17●最高使用圧力：7.0MPa●常用使用圧力：4.3MPa●使用温度範囲：-20～150℃凍結なきこと●【対象冷媒の例(高圧側に使用する場合)第1種】最高使用圧力：3.45MPa、対象冷媒：R22、R134a、R404A、R407C、R507A●【対象冷媒の例(高圧側に使用する場合)第2種】最高使用圧力：4.30MPa、対象冷媒：R410A●Ｃ3604

商品コード：

2500202338836

●ワンタッチコネクター用ミリサイズプラグです。●ねじ：R1/8●適合流体：水・油・空気●流路径：6.4mm●使用温度範囲(℃)：0～200●真鍮

商品コード：

2500202614480

●ワンタッチコネクター用ミリサイズプラグです。●ねじ：R1/4●適合流体：水・油・空気●流路径：6.4mm●使用温度範囲(℃)：0～200●真鍮

商品コード：

2500202614503

●ワンタッチコネクター用ミリサイズプラグです。●ねじ：R1/4●適合流体：水・油・空気●流路径：9.5mm●使用温度範囲(℃)：0～200●真鍮

商品コード：

2500202615173

●ワンタッチコネクター用ミリサイズプラグです。●ねじ：R3/8●適合流体：水・油・空気●流路径：9.5mm●使用温度範囲(℃)：0～200●真鍮

商品コード：

2500202615180

●銅管用継手。●適合銅管外径(mm)：4●ねじ：R1/8●六角対辺(mm)：12●寸法(mm)L：19●寸法(mm)L1：17●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202696936

●銅管用継手。●適合銅管外径(mm)：5●ねじ：R1/8●六角対辺(mm)：12●寸法(mm)L：19●寸法(mm)L1：17●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202696943

●銅管用継手。●適合銅管外径(mm)：6●ねじ：R1/8●六角対辺(mm)：12●寸法(mm)L：20●寸法(mm)L1：17●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202696950

●銅管用継手。●適合銅管外径(mm)：8●ねじ：R1/8●六角対辺(mm)：17●寸法(mm)L：26●寸法(mm)L1：19●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202696967

●銅管とネジの接続に●銅管用継手。●適合銅管外径(mm)：6.35●ねじ：R1/4●六角対辺(mm)：17●寸法L(mm)：25●寸法(mm)L：25●寸法(mm)L1：22●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202696981

●銅管用継手。●適合銅管外径(mm)：6●ねじ：R1/4●六角対辺(mm)：17●寸法(mm)L：25●寸法(mm)L1：22●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697001

●銅管用継手。●適合銅管外径(mm)：8●ねじ：R1/4●六角対辺(mm)：17●寸法(mm)L：26●寸法(mm)L1：22●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697018

●銅管用継手。●適合銅管外径(mm)：10●ねじ：R1/4●六角対辺(mm)：21●寸法(mm)L：30●寸法(mm)L1：24●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697025

●銅管とネジの接続に●銅管用継手。●適合銅管外径(mm)：9.53●ねじ：R3/8●六角対辺(mm)：21●寸法L(mm)：30●寸法(mm)L：30●寸法(mm)L1：25●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697032

●銅管用継手。●適合銅管外径(mm)：6●ねじ：R3/8●六角対辺(mm)：17●寸法(mm)L：27●寸法(mm)L1：25●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697049

●銅管用継手。●適合銅管外径(mm)：8●ねじ：R3/8●六角対辺(mm)：17●寸法(mm)L：28●寸法(mm)L1：25●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697056

●銅管用継手。●適合銅管外径(mm)：10●ねじ：R3/8●六角対辺(mm)：21●寸法(mm)L：30●寸法(mm)L1：25●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697063

●本体、リング玉、リングナットから構成されています。●銅管をパイプカッターで切断し、加工なしで施工できるので非常に効率よく作業が行えます。●銅管用継手。●銅管とネジの接続に。●適合銅管外径(mm)：12●ねじ：R3/8●六角対辺(mm)：24●寸法(mm)L：36●寸法(mm)L1：28●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604BD、C3771BD)●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697070

●銅管とネジの接続に●銅管用継手。●適合銅管外径(mm)：12.7●ねじ：R1/2●六角対辺(mm)：24●寸法L(mm)：37●寸法(mm)L：37●寸法(mm)L1：29●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697087

●本体、リング玉、リングナットから構成されています。●銅管をパイプカッターで切断し、加工なしで施工できるので非常に効率よく作業が行えます。●銅管用継手。●銅管とネジの接続に。●適合銅管外径(mm)：15.88●ねじ：R1/2●六角対辺(mm)：27●寸法(mm)L：41●寸法(mm)L1：32●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604BD、C3771BD)●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697094

●銅管用継手。●適合銅管外径(mm)：8●ねじ：R1/2●六角対辺(mm)：17●寸法(mm)L：33●寸法(mm)L1：29●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697100

●銅管用継手。●適合銅管外径(mm)：10●ねじ：R1/2●六角対辺(mm)：21●寸法(mm)L：35●寸法(mm)L1：29●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697117

●銅管用継手。●適合銅管外径(mm)：12●ねじ：R1/2●六角対辺(mm)：24●寸法(mm)L：36●寸法(mm)L1：29●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697124

●銅管用継手。●適合銅管外径(mm)：15●ねじ：R1/2●六角対辺(mm)：27●寸法(mm)L：41●寸法(mm)L1：32●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697131

●銅管用継手。●適合銅管外径(mm)：4●六角対辺(mm)：12●寸法L(mm)：19●寸法(mm)L：19●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅(C3604、C3771)●冷媒ガスには対応していません。

商品コード：

2500202697162
