メカトロ部品

●モジュール、長さなどを豊富に取り揃え、低価格で応用性があります。●取付穴付きの完成品です。●動力伝達用歯車。●モジュール：2●全長(mm)：1005.31●有効歯数：160●かみ合い高さh”(mm)：23●歯幅b(mm)：20●高さ(mm)：25●形状：RD●かみ合い高さ(mm)：23●歯幅(mm)：20●タップ：-●キー溝：-●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：底面●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202928303

サイズ：

●全長：１００５．３１ｍｍ●かみ合い高さｈ”：２３ｍｍ●歯幅ｂ：２０ｍｍ

●モジュール、長さなどを豊富に取り揃え、低価格で応用性があります。●取付穴付きの完成品です。●動力伝達用歯車。●モジュール：2●全長(mm)：1507.96●有効歯数：240●かみ合い高さh”(mm)：23●歯幅b(mm)：20●高さ(mm)：25●形状：RD●かみ合い高さ(mm)：23●歯幅(mm)：20●タップ：-●キー溝：-●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：底面●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202928310

サイズ：

●全長：１５０７．９６ｍｍ●かみ合い高さｈ”：２３ｍｍ●歯幅ｂ：２０ｍｍ

●モジュール、長さなどを豊富に取り揃え、低価格で応用性があります。●取付穴付きの完成品です。●動力伝達用歯車。●モジュール：3●全長(mm)：999.03●有効歯数：106●かみ合い高さh”(mm)：32●歯幅b(mm)：30●高さ(mm)：35●形状：RD●かみ合い高さ(mm)：32●歯幅(mm)：30●タップ：-●キー溝：-●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：底面●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202928334

サイズ：

●全長：９９９．０３ｍｍ●かみ合い高さｈ”：３２ｍｍ●歯幅ｂ：３０ｍｍ

●モジュール、長さなどを豊富に取り揃え、低価格で応用性があります。●取付穴付きの完成品です。●動力伝達用歯車。●モジュール：3●全長(mm)：1507.96●有効歯数：160●かみ合い高さh”(mm)：32●歯幅b(mm)：30●高さ(mm)：35●形状：RD●かみ合い高さ(mm)：32●歯幅(mm)：30●タップ：-●キー溝：-●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：底面●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202928341

サイズ：

●全長：１５０７．９６ｍｍ●かみ合い高さｈ”：３２ｍｍ●歯幅ｂ：３０ｍｍ

●モジュール、長さなどを豊富に取り揃え、低価格で応用性があります。●取付穴付きの完成品です。●動力伝達用歯車。●モジュール：4●全長(mm)：1005.31●有効歯数：80●かみ合い高さh”(mm)：41●歯幅b(mm)：40●高さ(mm)：45●形状：RD●かみ合い高さ(mm)：41●歯幅(mm)：40●タップ：-●キー溝：-●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：底面●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202928372

サイズ：

●全長：１００５．３１ｍｍ●かみ合い高さｈ”：４１ｍｍ●歯幅ｂ：４０ｍｍ

●モジュール、長さなどを豊富に取り揃え、低価格で応用性があります。●取付穴付きの完成品です。●動力伝達用歯車。●モジュール：4●全長(mm)：1507.96●有効歯数：120●かみ合い高さh”(mm)：41●歯幅b(mm)：40●高さ(mm)：45●形状：RD●かみ合い高さ(mm)：41●歯幅(mm)：40●タップ：-●キー溝：-●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：底面●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202928389

サイズ：

●全長：１５０７．９６ｍｍ●かみ合い高さｈ”：４１ｍｍ●歯幅ｂ：４０ｍｍ

●モジュール、長さなどを豊富に取り揃え、低価格で応用性があります。●取付穴付きの完成品です。●動力伝達用歯車●モジュール：6●全長(mm)：999.03●有効歯数：53●かみ合い高さh”(mm)：54●歯幅b(mm)：60●高さ(mm)：60●形状：RD●かみ合い高さ(mm)：54●歯幅(mm)：60●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：底面●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202928402

サイズ：

●全長：９９９．０３ｍｍ●かみ合い高さｈ”：５４ｍｍ●歯幅ｂ：６０ｍｍ

●ステンレス回転握り●SUS303

商品コード：

2500202928426

●ステンレス回転握り●SUS303

商品コード：

2500202928440

●耐摩耗性に優れた、リーズナブルな価格の歯研ラックです。●動力伝達用歯車。●モジュール：m3●全長(mm)：999.03●有効歯数：106●かみ合い高さh”(mm)：32●歯幅b(mm)：30●高さ(mm)：35●形状：RF●取付穴高さ：14●取付穴位置：49.51323●取付穴ピッチ：180●使用ねじ：M10●座ぐり深さ：10.8●座ぐり径：17.5●キリ穴径：11●歯車精度：KHKR001：3級相当●歯面硬度：50～60HRC●歯形：並歯●表面処理：歯部以外黒染(追加工部の再黒染はしていません。)●)●圧力角：20°●歯面仕上げ：研削●歯切基準面：底面●熱処理：歯面高周波焼入れ●追加工可否：歯部以外追加工可●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500202928471

サイズ：

●全長：９９９．０３ｍｍ●かみ合い高さｈ”：３２ｍｍ●歯幅ｂ：３０ｍｍ

●全長(mm)：360●全高(mm)：40●ねじ寸法：M5×0.8●ねじ深さ(mm)：10●取付ピッチ(mm)：350●許容荷重(N)：1000●SUS303

商品コード：

2500202928495

サイズ：

●全長：３６０ｍｍ●全高：４０ｍｍ●ねじ深さ：１０ｍｍ●取付ピッチ：３５０ｍｍ

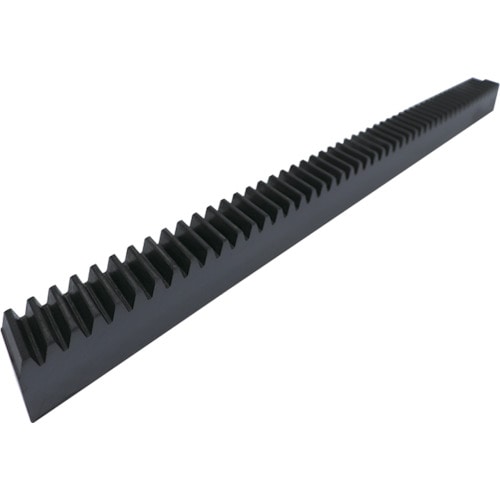

●製品寸法とねじれ角(19°31’41”)がEU仕様の汎用ヘリカルラックです。●動力伝達用歯車。●モジュール：m4(CP13.333)●全長(mm)：1000●有効歯数：75●高さ(mm)：39●形状：RFR●かみ合い高さ(mm)：35●歯幅(mm)：39●全長’(mm)：1013.83●ねじれ方向：R●歯車精度：KHKR0014級●歯形：並歯●圧力角：20°●材質：S45C●熱処理：なし●歯面硬度：(HB210以下)●表面処理：黒染●S45C●安全面に注意して加工してください。●1個の販売でありセット販売ではございません。

商品コード：

2500202928587

サイズ：

●全長：１０００ｍｍ●高さ：３９ｍｍ●かみ合い高さ：３５ｍｍ●歯幅：３９ｍｍ

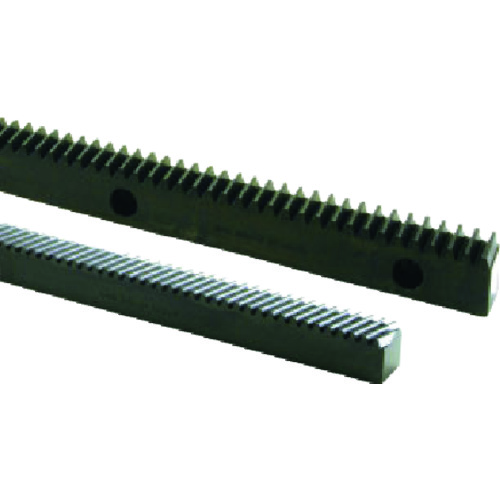

●ヘリカルラックでかみあい率が大きく、騒音や振動の対策に効果があります。●かみ合い率が大きく静寂性が高い製品になります。●動力伝達用歯車。●モジュール：2●全長(mm)：995.24●有効歯数：153●かみ合い高さh”(mm)：23●歯幅b(mm)：25●高さ(mm)：25●形状：RFR●かみ合い高さ(mm)：23●歯幅(mm)：25●歯数：153●タップ：-●キー溝：-●全長’(mm)：1001.94●歯車精度：KHKR001：5級●歯面硬度：(95HRB以下)●歯形：並歯●表面処理：黒染●圧力角：20°●歯面仕上げ：切削●歯切基準面：底面●熱処理：なし●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202928594

サイズ：

●全長：９９５．２４ｍｍ●かみ合い高さｈ”：２３ｍｍ●歯幅ｂ：２５ｍｍ

●ラック側を往復運動させるときに便利です。●動力伝達用歯車。●モジュール：m1.5●全長(mm)：505●有効歯数：105●形状：R2●かみ合い高さ(mm)：13.5●外径：15●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202928976

サイズ：

●全長：５０５ｍｍ●かみ合い高さ：１３．５ｍｍ

●ラック側を往復運動させるときに便利です。●動力伝達用歯車。●モジュール：m1●全長(mm)：505●有効歯数：159●形状：R2●かみ合い高さ(mm)：9●外径：10●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202928983

サイズ：

●全長：５０５ｍｍ●かみ合い高さ：９ｍｍ

●ラック側を往復運動させるときに便利です。●動力伝達用歯車。●モジュール：m2.5●全長(mm)：1010●有効歯数：127●形状：R2●かみ合い高さ(mm)：22.5●外径：25●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202928990

サイズ：

●全長：１０１０ｍｍ●かみ合い高さ：２２．５ｍｍ

●ラック側を往復運動させるときに便利です。●動力伝達用歯車。●モジュール：m2.5●全長(mm)：505●有効歯数：63●形状：R2●かみ合い高さ(mm)：22.5●外径：25●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202929003

サイズ：

●全長：５０５ｍｍ●かみ合い高さ：２２．５ｍｍ

●ラック側を往復運動させるときに便利です。●動力伝達用歯車。●モジュール：m2●全長(mm)：1010●有効歯数：159●形状：R2●かみ合い高さ(mm)：18●外径：20●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202929010

サイズ：

●全長：１０１０ｍｍ●かみ合い高さ：１８ｍｍ

●ラック側を往復運動させるときに便利です。●動力伝達用歯車。●モジュール：m2●全長(mm)：505●有効歯数：79●形状：R2●かみ合い高さ(mm)：18●外径：20●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202929027

サイズ：

●全長：５０５ｍｍ●かみ合い高さ：１８ｍｍ

●ラック側を往復運動させるときに便利です。●動力伝達用歯車。●モジュール：m3●全長(mm)：1010●有効歯数：105●形状：R2●かみ合い高さ(mm)：27●外径：30●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202929034

サイズ：

●全長：１０１０ｍｍ●かみ合い高さ：２７ｍｍ

●ラック側を往復運動させるときに便利です。●動力伝達用歯車。●モジュール：m3●全長(mm)：505●有効歯数：52●形状：R2●かみ合い高さ(mm)：27●外径：30●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202929041

サイズ：

●全長：５０５ｍｍ●かみ合い高さ：２７ｍｍ

●ラック側を往復運動させるときに便利です。●動力伝達用歯車。●モジュール：m4●全長(mm)：1010●有効歯数：79●形状：R2●かみ合い高さ(mm)：36●外径：40●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202929058

サイズ：

●全長：１０１０ｍｍ●かみ合い高さ：３６ｍｍ

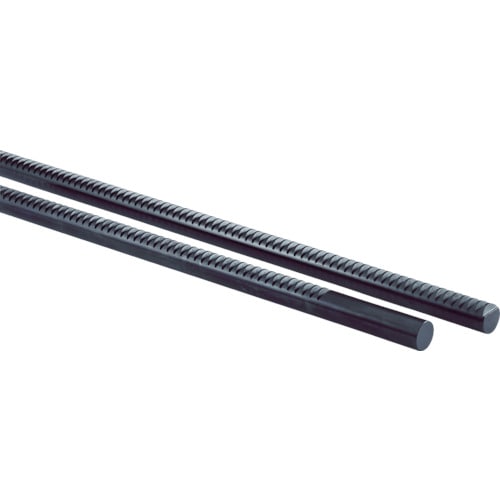

●ラック側を往復運動させるときに便利です。●動力伝達用歯車。●モジュール：m4●全長(mm)：505●有効歯数：39●形状：R2●かみ合い高さ(mm)：36●外径：40●歯車精度：KHKR001：4級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(95HRB以下)●表面処理：黒染●歯面仕上げ：切削●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202929065

サイズ：

●全長：５０５ｍｍ●かみ合い高さ：３６ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●ピッチ(mm)：P3.14●歯数：100●歯幅(mm)：12●穴径(mm)：15●歯先円直径：100●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202929768

サイズ：

●ピッチ：Ｐ３．１４ｍｍ●歯幅：１２ｍｍ●穴径：１５ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方向に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●歯先円直径：50●歯幅(mm)：12●穴径(mm)：12●ピッチ(mm)：P3.14●歯数：50●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202929836

サイズ：

●歯幅：１２ｍｍ●穴径：１２ｍｍ●ピッチ：Ｐ３．１４ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●歯先円直径：60●歯数：60●ピッチ(mm)：P3.14●穴径(mm)：15●歯幅(mm)：12●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202929850

サイズ：

●ピッチ：Ｐ３．１４ｍｍ●穴径：１５ｍｍ●歯幅：１２ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●歯先円直径：80●歯幅(mm)：12●歯数：80●ピッチ(mm)：P3.14●穴径(mm)：15●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202929867

サイズ：

●歯幅：１２ｍｍ●ピッチ：Ｐ３．１４ｍｍ●穴径：１５ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●穴径(mm)：15●歯先円直径：90●歯幅(mm)：12●ピッチ(mm)：P3.14●歯数：90●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202929911

サイズ：

●穴径：１５ｍｍ●歯幅：１２ｍｍ●ピッチ：Ｐ３．１４ｍｍ

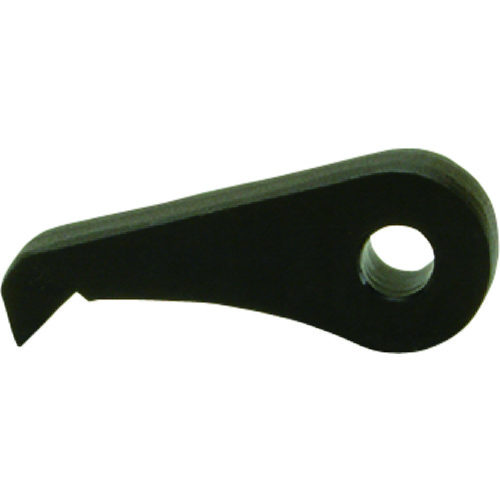

●爪の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方向に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T5●穴径(mm)：8●歯幅(mm)：12●ピッチ(mm)：P3.14●歯の角度：60°●材料：S45C●熱処理：爪部高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●1個の販売でありセット販売ではございません。●逆回転防止用爪です。送り又は割出しには使用できません。

商品コード：

2500202929928

サイズ：

●穴径：８ｍｍ●歯幅：１２ｍｍ●ピッチ：Ｐ３．１４ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●歯数：30●ピッチ(mm)：P6.28●歯先円直径：60●歯幅(mm)：15●穴径(mm)：15●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202929959

サイズ：

●ピッチ：Ｐ６．２８ｍｍ●歯幅：１５ｍｍ●穴径：１５ｍｍ

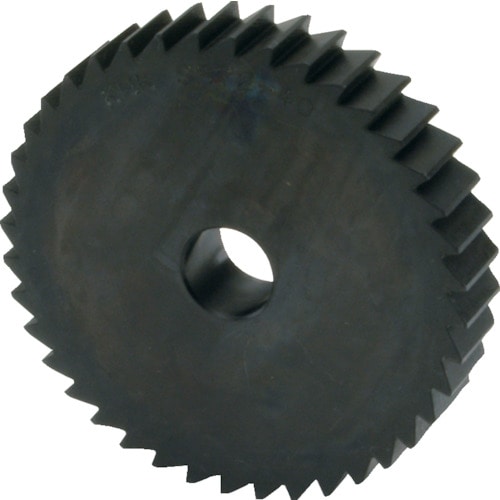

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●歯先円直径：66.6●ピッチ(mm)：P2.09●歯数：100●歯幅(mm)：6●穴径(mm)：12●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202929966

サイズ：

●ピッチ：Ｐ２．０９ｍｍ●歯幅：６ｍｍ●穴径：１２ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●歯数：50●歯幅(mm)：6●ピッチ(mm)：P2.09●歯先円直径：33.3●穴径(mm)：10●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202929973

サイズ：

●歯幅：６ｍｍ●ピッチ：Ｐ２．０９ｍｍ●穴径：１０ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●歯幅(mm)：6●歯数：60●穴径(mm)：10●ピッチ(mm)：P2.09●歯先円直径：40●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202929980

サイズ：

●歯幅：６ｍｍ●穴径：１０ｍｍ●ピッチ：Ｐ２．０９ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●歯数：80●ピッチ(mm)：P2.09●穴径(mm)：12●歯幅(mm)：6●歯先円直径：53.3●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202929997

サイズ：

●ピッチ：Ｐ２．０９ｍｍ●穴径：１２ｍｍ●歯幅：６ｍｍ

●爪の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方向に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T5●歯幅(mm)：6●穴径(mm)：5●ピッチ(mm)：P2.09●歯の角度：60°●材料：S45C●熱処理：爪部高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●1個の販売でありセット販売ではございません。●逆回転防止用爪です。送り又は割出しには使用できません。●S45C相当材を使用したロストワックス製品です。

商品コード：

2500202930016

サイズ：

●歯幅：６ｍｍ●穴径：５ｍｍ●ピッチ：Ｐ２．０９ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●歯幅(mm)：15●穴径(mm)：15●歯先円直径：80●歯数：40●ピッチ(mm)：P6.28●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202930023

サイズ：

●歯幅：１５ｍｍ●穴径：１５ｍｍ●ピッチ：Ｐ６．２８ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●歯幅(mm)：15●歯先円直径：100●穴径(mm)：15●ピッチ(mm)：P6.28●歯数：50●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202930047

サイズ：

●歯幅：１５ｍｍ●穴径：１５ｍｍ●ピッチ：Ｐ６．２８ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●歯幅(mm)：15●歯先円直径：120●ピッチ(mm)：P6.28●歯数：60●穴径(mm)：15●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202930054

サイズ：

●歯幅：１５ｍｍ●ピッチ：Ｐ６．２８ｍｍ●穴径：１５ｍｍ

●爪の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方向に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T5●ピッチ(mm)：P6.28●歯幅(mm)：15●穴径(mm)：10●歯の角度：60°●材料：S45C●熱処理：爪部高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●1個の販売でありセット販売ではございません。●逆回転防止用爪です。送り又は割出しには使用できません。

商品コード：

2500202930061

サイズ：

●ピッチ：Ｐ６．２８ｍｍ●歯幅：１５ｍｍ●穴径：１０ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●穴径(mm)：15●歯幅(mm)：20●ピッチ(mm)：P9.42●歯先円直径：90●歯数：30●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202930078

サイズ：

●穴径：１５ｍｍ●歯幅：２０ｍｍ●ピッチ：Ｐ９．４２ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●歯数：40●歯幅(mm)：20●穴径(mm)：20●歯先円直径：120●ピッチ(mm)：P9.42●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202930085

サイズ：

●歯幅：２０ｍｍ●穴径：２０ｍｍ●ピッチ：Ｐ９．４２ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●穴径(mm)：20●歯先円直径：150●歯幅(mm)：20●ピッチ(mm)：P9.42●歯数：50●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202930092

サイズ：

●穴径：２０ｍｍ●歯幅：２０ｍｍ●ピッチ：Ｐ９．４２ｍｍ

●爪の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方向に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T5●ピッチ(mm)：P9.42●歯幅(mm)：20●穴径(mm)：12●歯の角度：60°●材料：S45C●熱処理：爪部高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●1個の販売でありセット販売ではございません。●逆回転防止用爪です。送り又は割出しには使用できません。

商品コード：

2500202930108

サイズ：

●ピッチ：Ｐ９．４２ｍｍ●歯幅：２０ｍｍ●穴径：１２ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●歯幅(mm)：25●ピッチ(mm)：P12.57●歯数：30●歯先円直径：120●穴径(mm)：20●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202930115

サイズ：

●歯幅：２５ｍｍ●ピッチ：Ｐ１２．５７ｍｍ●穴径：２０ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●歯数：40●歯幅(mm)：25●歯先円直径：160●穴径(mm)：20●ピッチ(mm)：P12.57●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202930122

サイズ：

●歯幅：２５ｍｍ●穴径：２０ｍｍ●ピッチ：Ｐ１２．５７ｍｍ

●歯の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方工に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T4●歯幅(mm)：25●穴径(mm)：20●歯先円直径：200●ピッチ(mm)：P12.57●歯数：50●歯溝の角度：60°●材料：S45C●熱処理：歯面高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●ラチェット爪は別売りです。●1個の販売でありセット販売ではございません。●穴径は熱処理の影響で多少歪みがあります。

商品コード：

2500202930139

サイズ：

●歯幅：２５ｍｍ●穴径：２０ｍｍ●ピッチ：Ｐ１２．５７ｍｍ

●爪の部分に高周波焼入れを施してあるので耐久性に富んでいます。●回転方向を一方向に制限するために用いられるシンプルな機構です。●動力伝達用歯車。●形状：T5●穴径(mm)：13●歯幅(mm)：25●ピッチ(mm)：P12.57●歯の角度：60°●材料：S45C●熱処理：爪部高周波焼入れ●歯面硬度：50～60HRC●表面処理：黒染●S45C●1個の販売でありセット販売ではございません。●逆回転防止用爪です。送り又は割出しには使用できません。

商品コード：

2500202930146

サイズ：

●穴径：１３ｍｍ●歯幅：２５ｍｍ●ピッチ：Ｐ１２．５７ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：m0.5●歯数：120●形状：S1T●基準円直径(mm)：60●歯幅(mm)：5●穴径(mm)：8●全長(mm)：12●ボス径(mm)：28●歯先円直径(mm)：61●ボス長さ(mm)：7●ねじ穴：M5●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202930627

サイズ：

●基準円直径：６０ｍｍ●歯幅：５ｍｍ●穴径：８ｍｍ●全長：１２ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：m0.5●歯数：15●形状：S3T●基準円直径(mm)：7.5●歯幅(mm)：5●穴径(mm)：3●全長(mm)：16●ボス径(mm)：8.5●歯先円直径(mm)：8.5●ボス長さ(mm)：11●ねじ穴：M3●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202930634

サイズ：

●基準円直径：７．５ｍｍ●歯幅：５ｍｍ●穴径：３ｍｍ●全長：１６ｍｍ

●モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。●わずらわしい追加工不要の完成品です。●動力伝達用歯車。●モジュール：m0.5●歯数：18●形状：S3T●基準円直径(mm)：9●歯幅(mm)：5●穴径(mm)：4●全長(mm)：16●ボス径(mm)：10●歯先円直径(mm)：10●ボス長さ(mm)：11●ねじ穴：M3●歯車精度：JISB1702-1N8級●歯形：並歯●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●ねじれ角：-●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500202930641

サイズ：

●基準円直径：９ｍｍ●歯幅：５ｍｍ●穴径：４ｍｍ●全長：１６ｍｍ
