メカトロ部品

●円筒型の樹脂製グリップです。●外径(mm)：28●グリップ長さ(mm)：97●ねじ寸法：M16×2.00●ねじ深さ(mm)：25●グリップ:ポリプロピレン(PP)●めねじ:黄銅

商品コード：

2500201206969

サイズ：

●外径：２８ｍｍ●グリップ長さ：９７ｍｍ●ねじ深さ：２５ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m2.5●歯数：20●穴径(mm)：12●歯形：並歯●形状：H1●全長：36●ボス径：35●歯先円直径：57.5●基準円直径：50.11●歯幅：22●ボス長さ(右)：14●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207010

サイズ：

●穴径：１２ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m2.5●歯数：20●穴径(mm)：12●歯形：並歯●形状：H1●全長：36●ボス径：35●歯先円直径：57.5●基準円直径：50.46●歯幅：22●ボス長さ(右)：14●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207027

サイズ：

●穴径：１２ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m2.5●歯数：20●穴径(mm)：12●歯形：並歯●形状：H1●全長：36●ボス径：35●歯先円直径：57.5●基準円直径：50.11●歯幅：22●ボス長さ(右)：14●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207034

サイズ：

●穴径：１２ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m2.5●歯数：20●穴径(mm)：12●歯形：並歯●形状：H1●全長：36●ボス径：35●歯先円直径：57.5●基準円直径：50.46●歯幅：22●ボス長さ(右)：14●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207041

サイズ：

●穴径：１２ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2.5●歯数：15●基準円直径(mm)：φ37.5●組立距離(mm)：75●穴径(mm)：φ12●全長(mm)：38.34●歯幅(mm)：20●歯先円直径(mm)：φ42.5●ハブ外径(mm)：φ33●ハブ長さ(mm)：18●穴長さ(mm)：37●歯数比：1：3●歯先角：21°57′●歯車精度：歯面研削仕上げ●JISB17041級●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207058

サイズ：

●基準円直径：φ３７．５ｍｍ●穴径：φ１２ｍｍ●全長：３８．３４ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2.5●歯数：20●基準円直径(mm)：φ50●組立距離(mm)：55●穴径(mm)：φ12●全長(mm)：30.81●歯幅(mm)：15●歯先円直径(mm)：φ53.5●ハブ外径(mm)：φ44●ハブ長さ(mm)：15.49●穴長さ(mm)：28●歯数比：1：1.5●歯先角：39°24′●歯車精度：歯面研削仕上げ●JISB17041級●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207065

サイズ：

●基準円直径：φ５０ｍｍ●穴径：φ１２ｍｍ●全長：３０．８１ｍｍ●歯幅：１５ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2.5●歯数：20●基準円直径(mm)：φ50●組立距離(mm)：75●穴径(mm)：φ12●全長(mm)：43.66●歯幅(mm)：20●歯先円直径(mm)：φ54.2●ハブ外径(mm)：φ44●ハブ長さ(mm)：23.5●穴長さ(mm)：40●歯数比：1：2●歯先角：30°31′●歯車精度：歯面研削仕上げ●JISB17041級●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207072

サイズ：

●基準円直径：φ５０ｍｍ●穴径：φ１２ｍｍ●全長：４３．６６ｍｍ●歯幅：２０ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2.5●歯数：30●基準円直径(mm)：φ75●組立距離(mm)：50●穴径(mm)：φ15●全長(mm)：33.97●歯幅(mm)：15●歯先円直径(mm)：φ75●ハブ外径(mm)：φ50●ハブ長さ(mm)：18●穴長さ(mm)：30●歯数比：1：1.5●歯先角：59°17′●歯車精度：歯面研削仕上げ●JISB17041級●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207089

サイズ：

●基準円直径：φ７５ｍｍ●穴径：φ１５ｍｍ●全長：３３．９７ｍｍ●歯幅：１５ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2.5●歯数：40●基準円直径(mm)：φ100●組立距離(mm)：55●穴径(mm)：φ15●全長(mm)：39.55●歯幅(mm)：20●歯先円直径(mm)：φ100●ハブ外径(mm)：φ65●ハブ長さ(mm)：20●穴長さ(mm)：34●歯数比：1：2●歯先角：65°01′●歯車精度：歯面研削仕上げ●JISB17041級●歯部高周波焼入れ●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207096

サイズ：

●基準円直径：φ１００ｍｍ●穴径：φ１５ｍｍ●全長：３９．５５ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2.5●歯数：45●基準円直径(mm)：φ112.5●組立距離(mm)：50●穴径(mm)：φ15●全長(mm)：38.16●歯幅(mm)：20●歯先円直径(mm)：φ112.2●ハブ外径(mm)：φ75●ハブ長さ(mm)：22●穴長さ(mm)：35●歯数比：1：3●歯先角：72°43′●歯車精度：歯面研削仕上げ●JISB17041級●歯部高周波焼入れ●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207102

サイズ：

●基準円直径：φ１１２．５ｍｍ●穴径：φ１５ｍｍ●全長：３８．１６ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m2●歯数：20●穴径(mm)：12●歯形：並歯●形状：H1●全長：35●ボス径：33●歯先円直径：46●基準円直径：40.08●歯幅：22●ボス長さ(右)：13●ねじれ方向：L●条数：1●ねじれ角：3°42’●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207140

サイズ：

●穴径：１２ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m2●歯数：20●穴径(mm)：12●歯形：並歯●形状：H1●全長：35●ボス径：33●歯先円直径：46●基準円直径：40.34●歯幅：22●ボス長さ(右)：13●ねじれ方向：L●条数：2●ねじれ角：7°25’●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207157

サイズ：

●穴径：１２ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m2●歯数：20●穴径(mm)：12●歯形：並歯●形状：H1●全長：35●ボス径：33●歯先円直径：46●基準円直径：40.08●歯幅：22●ボス長さ(右)：13●ねじれ方向：R●条数：1●ねじれ角：3°42’●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207164

サイズ：

●穴径：１２ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m2●歯数：20●穴径(mm)：12●歯形：並歯●形状：H1●全長：35●ボス径：33●歯先円直径：46●基準円直径：40.34●歯幅：22●ボス長さ(右)：13●ねじれ方向：R●条数：2●ねじれ角：7°25’●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207171

サイズ：

●穴径：１２ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2●歯数：15●基準円直径(mm)：φ30●組立距離(mm)：60●穴径(mm)：φ10●全長(mm)：29.69●歯幅(mm)：15●歯先円直径(mm)：φ33.8●ハブ外径(mm)：φ24.5●ハブ長さ(mm)：14.08●穴長さ(mm)：29●歯数比：1：3●歯先角：23°07′●歯車精度：歯面研削仕上げ●JISB17041級●歯部高周波焼入れ●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207249

サイズ：

●基準円直径：φ３０ｍｍ●穴径：φ１０ｍｍ●全長：２９．６９ｍｍ●歯幅：１５ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2●歯数：20●基準円直径(mm)：φ40●組立距離(mm)：45●穴径(mm)：φ10●全長(mm)：24.87●歯幅(mm)：11●歯先円直径(mm)：φ42.2●ハブ外径(mm)：φ34●ハブ長さ(mm)：12.99●穴長さ(mm)：22●歯数比：1：1.5●歯先角：39°12′●歯車精度：歯面研削仕上げ●JISB17041級●歯部高周波焼入れ●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207256

サイズ：

●基準円直径：φ４０ｍｍ●穴径：φ１０ｍｍ●全長：２４．８７ｍｍ●歯幅：１１ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2●歯数：20●基準円直径(mm)：φ40●組立距離(mm)：60●穴径(mm)：φ12●全長(mm)：34●歯幅(mm)：15●歯先円直径(mm)：φ43.2●ハブ外径(mm)：φ35●ハブ長さ(mm)：18.75●穴長さ(mm)：32●歯数比：1：2●歯先角：31°36′●歯車精度：歯面研削仕上げ●JISB17041級●歯部高周波焼入れ●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207263

サイズ：

●基準円直径：φ４０ｍｍ●穴径：φ１２ｍｍ●全長：３４ｍｍ●歯幅：１５ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2●歯数：30●基準円直径(mm)：φ60●組立距離(mm)：40●穴径(mm)：φ12●全長(mm)：26.66●歯幅(mm)：11●歯先円直径(mm)：φ60●ハブ外径(mm)：φ40●ハブ長さ(mm)：15●穴長さ(mm)：23●歯数比：1：1.5●歯先角：59°12′●歯車精度：歯面研削仕上げ●JISB17041級●歯部高周波焼入れ●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207270

サイズ：

●基準円直径：φ６０ｍｍ●穴径：φ１２ｍｍ●全長：２６．６６ｍｍ●歯幅：１１ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2●歯数：40●基準円直径(mm)：φ80●組立距離(mm)：45●穴径(mm)：φ12●全長(mm)：32.16●歯幅(mm)：15●歯先円直径(mm)：φ79.5●ハブ外径(mm)：φ50●ハブ長さ(mm)：18●穴長さ(mm)：27●歯数比：1：2●歯先角：65°29′●歯車精度：歯面研削仕上げ●JISB17041級●歯部高周波焼入れ●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207287

サイズ：

●基準円直径：φ８０ｍｍ●穴径：φ１２ｍｍ●全長：３２．１６ｍｍ●歯幅：１５ｍｍ

●歯切り品と比較して高速回転が可能で静粛性にも富んでいます。●高強度仕様です。歯部高周波焼入れ後、歯部に研磨加工を施し、高精度に仕上げています。その為、歯切り品と比較して曲げ強度、歯面強さが20%以上向上しています。●高精度にカスタマイズ出来ます。お客様での追加工時の精度維持と加工性を重視し、ハブ外周及び歯先外周は研磨加工仕上げを施しています。(歯部外周は、軸心と平行に面取りをしておりますので、精度良くチャッキング出来ます。)●高速運転に最適です。●歯切り品と比較して、高速回転が可能で静粛性にも富んでいます。●一般産業機械、高速回転工具装置等に使用。●モジュール：2●歯数：45●基準円直径(mm)：φ90●組立距離(mm)：40●穴径(mm)：φ12●全長(mm)：30.18●歯幅(mm)：15●歯先円直径(mm)：φ89.5●ハブ外径(mm)：φ60●ハブ長さ(mm)：17●穴長さ(mm)：26●歯数比：1：3●歯先角：73°07′●歯車精度：歯面研削仕上げ●JISB17041級●歯部高周波焼入れ●圧力角：20°●ねじれ角35°●バックラッシ量30μ以下の設定可能●SCM440(クロムモリブデン鋼)●歯切り品や他の製品との噛み合いは避け、当社・歯研品同士でのご使用としてください。●高精度にカスタマイズする為には、必ず生づめスクロールチャックを用いて、商品の穴面の振れを極力0に近づけてください。(目標0.003mm以内)

商品コード：

2500201207294

サイズ：

●基準円直径：φ９０ｍｍ●穴径：φ１２ｍｍ●全長：３０．１８ｍｍ●歯幅：１５ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m3●歯数：20●穴径(mm)：20●歯形：並歯●形状：H1●全長：43●ボス径：50●歯先円直径：69●基準円直径：60.14●歯幅：28●ボス長さ(右)：15●ねじれ方向：L●条数：1●ねじれ角：3°55’●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207416

サイズ：

●穴径：２０ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m3●歯数：20●穴径(mm)：20●歯形：並歯●形状：H1●全長：43●ボス径：50●歯先円直径：69●基準円直径：60.57●歯幅：28●ボス長さ(右)：15●ねじれ方向：L●条数：2●ねじれ角：7°50’●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207423

サイズ：

●穴径：２０ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m3●歯数：20●穴径(mm)：20●歯形：並歯●形状：H1●全長：43●ボス径：50●歯先円直径：69●基準円直径：60.14●歯幅：28●ボス長さ(右)：15●ねじれ方向：R●条数：1●ねじれ角：3°55’●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207430

サイズ：

●穴径：２０ｍｍ

●本製品は受託加工品のため、注文後3日でメーカー完成いたします。●耐摩耗性に優れたリン青銅製のウォームホイールです。CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m3●歯数：20●穴径(mm)：25●歯形：並歯●形状：H1K●全長：43●ボス径：50●歯先円直径：69●基準円直径：60.14●歯幅：28●ボス長さ(右)：15●条数：1●ねじれ方向：R●ねじれ角：3°55’●キー溝：8×3.3●タップ：M6●歯車精度：KHKW0024級相当●歯直角圧力角：14°30’●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207447

サイズ：

●穴径：２５ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m3●歯数：20●穴径(mm)：20●歯形：並歯●形状：H1●全長：43●ボス径：50●歯先円直径：69●基準円直径：60.57●歯幅：28●ボス長さ(右)：15●ねじれ方向：R●条数：2●ねじれ角：7°50’●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207454

サイズ：

●穴径：２０ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m4●歯数：20●穴径(mm)：20●歯形：並歯●形状：H1●全長：52●ボス径：60●歯先円直径：90●基準円直径：80.17●歯幅：35●ボス長さ(右)：17●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207614

サイズ：

●穴径：２０ｍｍ

●耐摩耗性に優れたリン青銅製のウォームホイールです。●CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m4●歯数：20●穴径(mm)：20●歯形：並歯●形状：H1●全長：52●ボス径：60●歯先円直径：90●基準円直径：80.67●歯幅：35●ボス長さ(右)：17●歯車精度：KHKW002：4級●圧力角：20°●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●追加工可否：可能●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207621

サイズ：

●穴径：２０ｍｍ

●円筒型の樹脂製グリップです。●外径(mm)：18●グリップ長さ(mm)：59●ねじ寸法：M6×1.00●ねじ深さ(mm)：10●グリップ:ポリプロピレン(PP)●めねじ:黄銅

商品コード：

2500201207751

サイズ：

●外径：１８ｍｍ●グリップ長さ：５９ｍｍ●ねじ深さ：１０ｍｍ

●固有振動数が低く設計されているため、低周波数域の防振が可能です。●ばねとゲルの複合タイプです。●4点支持で3.2～16kgの機器を防振します。●ポンプ・コンプレッサー・精密機器・測定機器の防振。●全高(mm)：47●ゲル高さ(mm)：19●ねじ寸法：M3●外形寸法(mm)：28●使用推奨周波数(Hz)：14～●適正荷重(kg)：0.8～1.6●ゴム:シリコーンゲル●ボルト:真鍮●ばね：SWPA(三価クロメートメッキ)

商品コード：

2500201207768

サイズ：

●全高：４７ｍｍ●ゲル高さ：１９ｍｍ●外形寸法：２８ｍｍ

●固有振動数が低く設計されているため、低周波数域の防振が可能です。●ばねとゲルの複合タイプです。●4点支持で3.2～16kgの機器を防振します。●ポンプ・コンプレッサー・精密機器・測定機器の防振。●全高(mm)：47●ゲル高さ(mm)：19●ねじ寸法：M6●外形寸法(mm)：28●使用推奨周波数(Hz)：14～●適正荷重(kg)：1.5～4.0●グリップ長さ(mm)：59●ねじ深さ(mm)：12●ゴム:シリコーンゲル●ボルト:真鍮●ばね：SWPA(三価クロメートメッキ)

商品コード：

2500201207775

サイズ：

●全高：４７ｍｍ●ゲル高さ：１９ｍｍ●外形寸法：２８ｍｍ●グリップ長さ：５９ｍｍ

●円筒型の樹脂製グリップです。●外径(mm)：18●グリップ長さ(mm)：59●ねじ寸法：M8×1.25●ねじ深さ(mm)：12●グリップ:ポリプロピレン(PP)●めねじ:黄銅

商品コード：

2500201207782

サイズ：

●外径：１８ｍｍ●グリップ長さ：５９ｍｍ●ねじ深さ：１２ｍｍ

●表面に溝があるので振動を吸収します。●筋入りなので簡単にカットが可能です。●耐久性に冨み、長期使用が可能です。●防振、防音に。●厚さ(mm)：10●幅(mm)：50●長さ(mm)：50●色：黒●形状：正方形●許容面圧(N/[[mm2]])：0.5●ゴム硬度：60●使用温度範囲：－20～60℃●天然ゴム(NR)●寸法に若干の誤差が生じる場合があります(±3％以内)●接触面の素材によって色素が付着する場合があります。●石油類、薬品等が触れる場所では使用できません。石油類、薬品等が触れる場所では使用できません。●電機絶縁には使用できません。

商品コード：

2500201207812

サイズ：

●厚さ：１０ｍｍ●幅：５０ｍｍ●長さ：５０ｍｍ

●表面に溝があるので振動を吸収します。●筋入りなので簡単にカットが可能です。●耐久性に冨み、長期使用が可能です。●防振、防音に。●厚さ(mm)：10●幅(mm)：100●長さ(mm)：100●色：黒●形状：正方形●許容面圧(N/[[mm2]])：0.5●ゴム硬度：60●使用温度範囲：－20～60℃●天然ゴム(NR)●寸法に若干の誤差が生じる場合があります(±3％以内)●接触面の素材によって色素が付着する場合があります。●石油類、薬品等が触れる場所では使用できません。石油類、薬品等が触れる場所では使用できません。●電機絶縁には使用できません。

商品コード：

2500201207829

サイズ：

●厚さ：１０ｍｍ●幅：１００ｍｍ●長さ：１００ｍｍ

●表面に溝があるので振動を吸収します。●筋入りなので簡単にカットが可能です。●耐久性に冨み、長期使用が可能です。●防振、防音に。●厚さ(mm)：10●幅(mm)：150●長さ(mm)：150●色：黒●形状：正方形●許容面圧(N/[[mm2]])：0.5●ゴム硬度：60●使用温度範囲：－20～60℃●天然ゴム(NR)●寸法に若干の誤差が生じる場合があります(±3％以内)●接触面の素材によって色素が付着する場合があります。●石油類、薬品等が触れる場所では使用できません。石油類、薬品等が触れる場所では使用できません。●電機絶縁には使用できません。

商品コード：

2500201207836

サイズ：

●厚さ：１０ｍｍ●幅：１５０ｍｍ●長さ：１５０ｍｍ

●表面に溝があるので振動を吸収します。●筋入りなので簡単にカットが可能です。●耐久性に冨み、長期使用が可能です。●防振、防音に。●厚さ(mm)：10●幅(mm)：200●長さ(mm)：200●色：黒●形状：正方形●許容面圧(N/[[mm2]])：0.5●ゴム硬度：60●使用温度範囲：－20～60℃●天然ゴム(NR)●寸法に若干の誤差が生じる場合があります(±3％以内)●接触面の素材によって色素が付着する場合があります。●石油類、薬品等が触れる場所では使用できません。石油類、薬品等が触れる場所では使用できません。●電機絶縁には使用できません。

商品コード：

2500201207843

サイズ：

●厚さ：１０ｍｍ●幅：２００ｍｍ●長さ：２００ｍｍ

●表面に溝があるので振動を吸収します。●筋入りなので簡単にカットが可能です。●耐久性に冨み、長期使用が可能です。●防振、防音に。●厚さ(mm)：10●幅(mm)：300●長さ(mm)：300●色：黒●形状：正方形●許容面圧(N/[[mm2]])：0.5●ゴム硬度：60●使用温度範囲：－20～60℃●天然ゴム(NR)●寸法に若干の誤差が生じる場合があります(±3％以内)●接触面の素材によって色素が付着する場合があります。●石油類、薬品等が触れる場所では使用できません。石油類、薬品等が触れる場所では使用できません。●電機絶縁には使用できません。

商品コード：

2500201207850

サイズ：

●厚さ：１０ｍｍ●幅：３００ｍｍ●長さ：３００ｍｍ

●表面に溝があるので振動を吸収します。●筋入りなので簡単にカットが可能です。●耐久性に冨み、長期使用が可能です。●防振、防音に。●厚さ(mm)：10●幅(mm)：50●長さ(mm)：1000●色：黒●許容面圧(N/[[mm2]])：0.5●ゴム硬度：60●使用温度範囲：－20～60℃●天然ゴム(NR)●寸法に若干の誤差が生じる場合があります(±3％以内)●接触面の素材によって色素が付着する場合があります。●石油類、薬品等が触れる場所では使用できません。石油類、薬品等が触れる場所では使用できません。●電機絶縁には使用できません。

商品コード：

2500201208413

サイズ：

●厚さ：１０ｍｍ●幅：５０ｍｍ●長さ：１０００ｍｍ

●表面に溝があるので振動を吸収します。●筋入りなので簡単にカットが可能です。●耐久性に冨み、長期使用が可能です。●防振、防音に。●厚さ(mm)：10●幅(mm)：100●長さ(mm)：1000●色：黒●許容面圧(N/[[mm2]])：0.5●ゴム硬度：60●使用温度範囲：－20～60℃●天然ゴム(NR)●寸法に若干の誤差が生じる場合があります(±3％以内)●接触面の素材によって色素が付着する場合があります。●石油類、薬品等が触れる場所では使用できません。石油類、薬品等が触れる場所では使用できません。●電機絶縁には使用できません。

商品コード：

2500201208420

サイズ：

●厚さ：１０ｍｍ●幅：１００ｍｍ●長さ：１０００ｍｍ

●表面に溝があるので振動を吸収します。●筋入りなので簡単にカットが可能です。●耐久性に冨み、長期使用が可能です。●防振、防音に。●厚さ(mm)：10●幅(mm)：300●長さ(mm)：1000●色：黒●許容面圧(N/[[mm2]])：0.5●ゴム硬度：60●使用温度範囲：－20～60℃●天然ゴム(NR)●寸法に若干の誤差が生じる場合があります(±3％以内)●接触面の素材によって色素が付着する場合があります。●石油類、薬品等が触れる場所では使用できません。石油類、薬品等が触れる場所では使用できません。●電機絶縁には使用できません。

商品コード：

2500201208437

サイズ：

●厚さ：１０ｍｍ●幅：３００ｍｍ●長さ：１０００ｍｍ

●イソブチレンに数％のイソプレンを共重合した合成ゴムです。●耐オゾン性、耐老化性、電気絶縁性、耐候性、衝撃吸収性に優れています。●水に強いです。●窓枠ゴム。●電線被覆。●自動車タイヤのインナーチューブ。●屋外での吸振用に。●色：黒●厚さ(mm)：1●幅(mm)：100●粘着有無：無●長さ(mm)：100●形状：正方形●使用温度範囲(℃)：-30～100●硬度：60●イソブチレン●イソプレンゴム●寸法に若干の誤差が生じる場合があります●色が移行する場合がありますので、商品の接触する部分に十分ご注意下さい。●火には近づけないで下さい。●商品によって多少白っぽくなるものもありますが、商品には何ら影響がございません。

商品コード：

2500201208758

サイズ：

●厚さ：１ｍｍ●幅：１００ｍｍ●長さ：１００ｍｍ

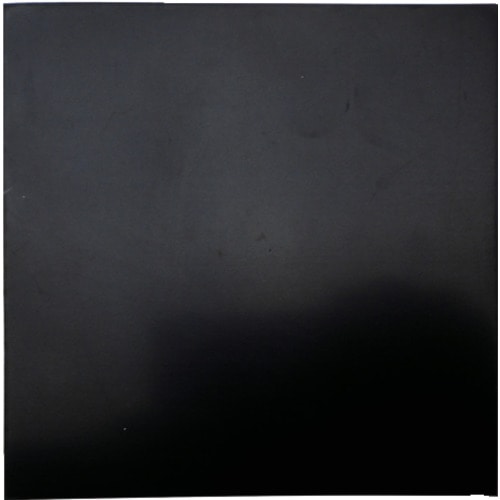

●イソブチレンに数％のイソプレンを共重合した合成ゴムです。●耐オゾン性、耐老化性、電気絶縁性、耐候性、衝撃吸収性に優れています。●水に強いです。●窓枠ゴム。●電線被覆。●自動車タイヤのインナーチューブ。●屋外での吸振用に。●色：黒●厚さ(mm)：3●幅(mm)：100●粘着有無：無●長さ(mm)：100●形状：正方形●使用温度範囲(℃)：-30～100●硬度：60●イソブチレン●イソプレンゴム●寸法に若干の誤差が生じる場合があります●色が移行する場合がありますので、商品の接触する部分に十分ご注意下さい。●火には近づけないで下さい。●商品によって多少白っぽくなるものもありますが、商品には何ら影響がございません。

商品コード：

2500201208819

サイズ：

●厚さ：３ｍｍ●幅：１００ｍｍ●長さ：１００ｍｍ

●カットサイズなので、使用場所にあわせてご使用いただけます。●振動・音を和らげます。●防振、防音に。●厚さ(mm)：16●幅(mm)：50●長さ(mm)：50●色：黒●形状：正方形●使用温度範囲(℃)：-30～100●バラタイプ●ブチルゴム(IIR)

商品コード：

2500201208871

サイズ：

●厚さ：１６ｍｍ●幅：５０ｍｍ●長さ：５０ｍｍ

●カットサイズなので、使用場所にあわせてご使用いただけます。●振動・音を和らげます。●防振、防音に。●厚さ(mm)：16●幅(mm)：70●長さ(mm)：70●色：黒●形状：正方形●使用温度範囲(℃)：-30～100●バラタイプ●ブチルゴム(IIR)

商品コード：

2500201208888

サイズ：

●厚さ：１６ｍｍ●幅：７０ｍｍ●長さ：７０ｍｍ

●カットサイズなので、使用場所にあわせてご使用いただけます。●振動・音を和らげます。●防振、防音に。●厚さ(mm)：16●幅(mm)：100●長さ(mm)：100●色：黒●形状：正方形●使用温度範囲(℃)：-30～100●バラタイプ●ブチルゴム(IIR)

商品コード：

2500201208895

サイズ：

●厚さ：１６ｍｍ●幅：１００ｍｍ●長さ：１００ｍｍ

●通気構造ですのでキャップを取り付けた状態でも、空気は自由に出入りできます。●急激な温度上昇やオイルのバックラッシュによって、タンクで一時的に大きな気圧差が発生してもすぐに外気と平衡を取り戻しますので安全です。オイル量の増減が激しい増圧ブースターや減圧器のご利用に最適です。●内部の特殊な傾斜翼で跳ね油をガードしてありますので一般的な使用条件ではオイルの外部漏れがありません。また、通気孔にはエアフィルターが内臓してありますのでオイルヒュームによる環境汚染の心配もありません。●厚さ(mm)：36.5●耐熱温度(℃)：120℃●ねじ長さ(mm)：11.5●ねじ寸法：G1●シートサイズ(mm)：150×150(4つ折り)●外径(mm)：42●ねじ込み式●キャップ:ポリアミド(PA)●パッキン:ニトリルゴム(NBR)●水タンクへのご使用は樹脂が吸水し膨張するため、避けてください。●ガソリン、アルコールの使用はできません。

商品コード：

2500201228688

サイズ：

●厚さ：３６．５ｍｍ●ねじ長さ：１１．５ｍｍ

●通気構造ですのでキャップを取り付けた状態でも、空気は自由に出入りできます。●急激な温度上昇やオイルのバックラッシュによって、タンクで一時的に大きな気圧差が発生してもすぐに外気と平衡を取り戻しますので安全です。オイル量の増減が激しい増圧ブースターや減圧器のご利用に最適です。●内部の特殊な傾斜翼で跳ね油をガードしてありますので一般的な使用条件ではオイルの外部漏れがありません。また、通気孔にはエアフィルターが内臓してありますのでオイルヒュームによる環境汚染の心配もありません。●厚さ(mm)：44.0●耐熱温度(℃)：120℃●ねじ長さ(mm)：16.0●ねじ寸法：G11/2●外径(mm)：57●ねじ込み式●キャップ:ポリアミド(PA)●パッキン:ニトリルゴム(NBR)●水タンクへのご使用は樹脂が吸水し膨張するため、避けてください。●ガソリン、アルコールの使用はできません。

商品コード：

2500201228695

サイズ：

●厚さ：４４．０ｍｍ●ねじ長さ：１６．０ｍｍ●外径：５７ｍｍ

●通気構造ですのでキャップを取り付けた状態でも、空気は自由に出入りできます。●急激な温度上昇やオイルのバックラッシュによって、タンクで一時的に大きな気圧差が発生してもすぐに外気と平衡を取り戻しますので安全です。オイル量の増減が激しい増圧ブースターや減圧器のご利用に最適です。●内部の特殊な傾斜翼で跳ね油をガードしてありますので一般的な使用条件ではオイルの外部漏れがありません。また、通気孔にはエアフィルターが内臓してありますのでオイルヒュームによる環境汚染の心配もありません。●厚さ(mm)：44.0●耐熱温度(℃)：120℃●ねじ長さ(mm)：16.0●ねじ寸法：G11/4●外径(mm)：57●ねじ込み式●キャップ:ポリアミド(PA)●パッキン:ニトリルゴム(NBR)●水タンクへのご使用は樹脂が吸水し膨張するため、避けてください。●ガソリン、アルコールの使用はできません。

商品コード：

2500201228701

サイズ：

●厚さ：４４．０ｍｍ●ねじ長さ：１６．０ｍｍ●外径：５７ｍｍ

●通気構造ですのでキャップを取り付けた状態でも、空気は自由に出入りできます。●急激な温度上昇やオイルのバックラッシュによって、タンクで一時的に大きな気圧差が発生してもすぐに外気と平衡を取り戻しますので安全です。オイル量の増減が激しい増圧ブースターや減圧器のご利用に最適です。●内部の特殊な傾斜翼で跳ね油をガードしてありますので一般的な使用条件ではオイルの外部漏れがありません。また、通気孔にはエアフィルターが内臓してありますのでオイルヒュームによる環境汚染の心配もありません。●厚さ(mm)：29.5●耐熱温度(℃)：120℃●ねじ長さ(mm)：9.5●ねじ寸法：G1/2●外径(mm)：31●ねじ込み式●キャップ:ポリアミド(PA)●パッキン:ニトリルゴム(NBR)●水タンクへのご使用は樹脂が吸水し膨張するため、避けてください。●ガソリン、アルコールの使用はできません。

商品コード：

2500201228831

サイズ：

●厚さ：２９．５ｍｍ●ねじ長さ：９．５ｍｍ●外径：３１ｍｍ

●通気構造ですのでキャップを取り付けた状態でも、空気は自由に出入りできます。●急激な温度上昇やオイルのバックラッシュによって、タンクで一時的に大きな気圧差が発生してもすぐに外気と平衡を取り戻しますので安全です。オイル量の増減が激しい増圧ブースターや減圧器のご利用に最適です。●内部の特殊な傾斜翼で跳ね油をガードしてありますので一般的な使用条件ではオイルの外部漏れがありません。また、通気孔にはエアフィルターが内臓してありますのでオイルヒュームによる環境汚染の心配もありません。●厚さ(mm)：29.5●耐熱温度(℃)：120℃●ねじ長さ(mm)：9.5●ねじ寸法：G1/4●外径(mm)：31●ねじ込み式●キャップ:ポリアミド(PA)●パッキン:ニトリルゴム(NBR)●水タンクへのご使用は樹脂が吸水し膨張するため、避けてください。●ガソリン、アルコールの使用はできません。

商品コード：

2500201228916

サイズ：

●厚さ：２９．５ｍｍ●ねじ長さ：９．５ｍｍ●外径：３１ｍｍ
